Rörkoppling GN146 i aluminium

Rörkoppling GN146 i aluminium

Rörkoppling i svartlackerad aluminium (matt struktur) med insexskruv och låsmutter i rostfritt stål.
Insexskruv DIN912 i rostfritt syrafast stål
Låsmutter DIN985 i rostfritt syrafast stål

Observera att toleransen för d1 (se tabell nedan) måste beaktas.

Beställningsexempel: GN146-B30-40-1-SW

CAD-filer

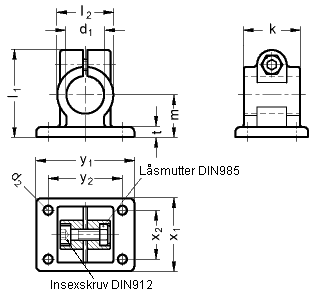

Rörkoppling i aluminium - ritning
d1 k d2 Skruv l1 l2 m t x1 x2 y1 y2
20 (+0,1/+0,4)40 6,5 M8 62 40 30 7 52 35 70 53
25 (+0,1/+0,4)40 6,5 M8 62 40 30 7 52 35 70 53
30 (+0,1/+0,4)40 6,5 M8 62 40 30 7 52 35 70 53
35 (+0,1/+0,4)56 8,5 M10 83 56 42 10 78 52 108 82
40 (+0,1/+0,4)56 8,5 M10 83 56 42 10 78 52 108 82
45 (+0,15/+0,45)65 11 M10 95 65 50 14 92 62 128 98
50 (+0,15/+0,45)65 11 M10 95 65 50 14 92 62 128 98
Art.nrBenämningKr/st ex.moms
GN146-B20-40-1-SWRörkoppling med fästplatta216.20
GN146-B25-40-1-SWRörkoppling med fästplatta216.20
GN146-B30-40-1-SWRörkoppling med fästplatta216.20
GN146-B35-56-1-SWRörkoppling med fästplatta375.00
GN146-B40-56-1-SWRörkoppling med fästplatta373.00
GN146-B45-65-1-SWRörkoppling med fästplatta395.70
GN146-B50-65-1-SWRörkoppling med fästplatta401.10
