Rörkoppling GN145 i aluminium

Rörkoppling GN145 i aluminium

Rörkoppling i svartlackerad aluminium (matt struktur) med insexskruv och låsmutter i rostfritt stål.
Insexskruv DIN912 i rostfritt syrafast stål
Låsmutter DIN985 i rostfritt syrafast stål

Observera att toleransen för d1 (se tabell nedan) måste beaktas.

Beställningsexempel: GN145-B16-1-SW

CAD-filer

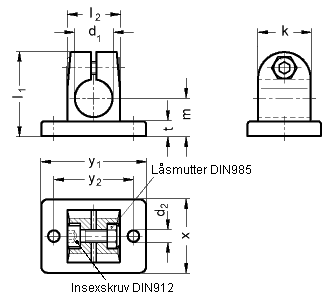

Ritning rörkoppling GN145 i aluminium
d1d2 Skruvkl1 l2 mtxy1 y2
12 (+0,1/+0,4)5,5M6254025187355038
14 (+0,1/+0,4)5,5M6254025187355038
15 (+0,1/+0,4)5,5M6254025187355038
16 (+0,1/+0,4)5,5M6254025187355038
Art.nrBenämningKr/st ex.moms
GN145-B12-1-SWRörkoppling med fästplatta186.00
GN145-B14-1-SWRörkoppling med fästplatta186.00
GN145-B15-1-SWRörkoppling med fästplatta186.00
GN145-B16-1-SWRörkoppling med fästplatta186.00
