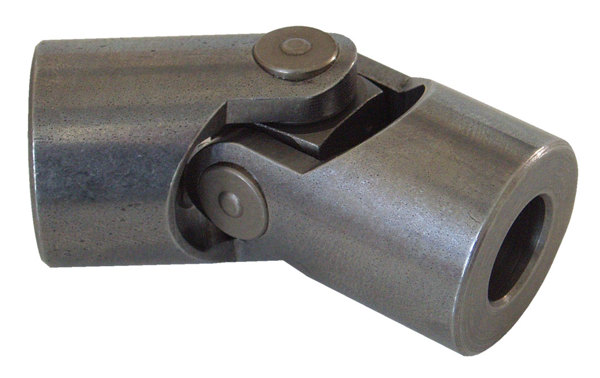

Nållagrad kullänk DIN808 WS
Kullänk som är avsedd för varvtal över 1000 r/min samt hög belastning.
Fördelar med en nållagrad kullänk:
-
Perfekt koncentrisk rotation.
-
Enastående slitstyrka även vid transversell belastning.
-
Tål dynamisk påkänning bättre än andra kullänkar.
-
Klarar höga hastigheter (upp till 4000 r/min).
-
Nållagren är underhålls- och smörjfria.
-
Kullänkarna tillverkas i 9 storlekar.
Max arbetsvinkel 45º.
Standardutförande utan kilspår, form K2 med kilspår (båda utförandena lagerhålles).
Beställningsexempel. DIN808 WS 16 K2
| d1 H7 | d2 | l1 | l2 | l3 | aJS9 | b1 | b2 |
| 10 | 22 | 48 | 24 | 12 | 3 | 11,4 | 10 |
| 12 | 25 | 56 | 28 | 13 | 4 | 13,8 | 12 |
| 14 | 28 | 60 | 30 | 13 | 5 | 16,3 | 14 |
| 16 | 32 | 68 | 34 | 16 | 5 | 18,3 | 16 |
| 18 | 36 | 74 | 37 | 17 | 6 | 20,8 | 18 |
| 20 | 42 | 82 | 41 | 18 | 6 | 22,8 | 20 |
| 22 | 45 | 95 | 47,5 | 22 | 6 | 24,8 | 22 |
| 25 | 50 | 108 | 54 | 26 | 8 | 28,3 | 25 |
| 30 | 58 | 122 | 61 | 29 | 8 | 33,3 | 30 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | ||
|---|---|---|---|---|---|
| DIN808 WS 10 | Kullänk, nållagrad, 10 mm | 297,00 kr | 371,25 kr | ||
| DIN808 WS 12 | Kullänk, nållagrad, 12 mm | 297,00 kr | 371,25 kr | ||
| DIN808 WS 14 | Kullänk, nållagrad, 14 mm | 297,00 kr | 371,25 kr | ||
| DIN808 WS 16 | Kullänk, nållagrad, 16 mm | 329,00 kr | 411,25 kr | ||
| DIN808 WS 18 | Kullänk, nållagrad, 18 mm | 348,00 kr | 435,00 kr | ||
| DIN808 WS 20 | Kullänk, nållagrad, 20 mm | 395,00 kr | 493,75 kr | ||
| DIN808 WS 22 | Kullänk, nållagrad, 22 mm | 461,00 kr | 576,25 kr | ||
| DIN808 WS 25 | Kullänk, nållagrad, 25 mm | 512,00 kr | 640,00 kr | ||
| DIN808 WS 30 | Kullänk, nållagrad, 30 mm | 659,00 kr | 823,75 kr | ||
| DIN808 WS 10 K2 | Kullänk, nållagrad, 10 mm, kilsp. | 353,00 kr | 441,25 kr | ||
| DIN808 WS 12 K2 | Kullänk, nållagrad, 12 mm, kilsp. | 393,00 kr | 491,25 kr | ||
| DIN808 WS 14 K2 | Kullänk, nållagrad, 14 mm, kilsp. | 362,00 kr | 452,50 kr | ||
| DIN808 WS 16 K2 | Kullänk, nållagrad, 16 mm, kilspår | 412,00 kr | 515,00 kr | ||
| DIN808 WS 18 K2 | Kullänk, nållagrad, 18 mm, kilsp. | 421,00 kr | 526,25 kr | ||
| DIN808 WS 20 K2 | Kullänk, nållagrad, 20 mm, kilsp. | 514,00 kr | 642,50 kr | ||
| DIN808 WS 22 K2 | Kullänk, nållagrad, 22 mm, m.kilspår | 538,00 kr | 672,50 kr | ||
| DIN808 WS 25 K2 | Kullänk, nållagrad, 25 mm, kilsp. | 575,00 kr | 718,75 kr |
Scrolla i sidled för fler kolumner
