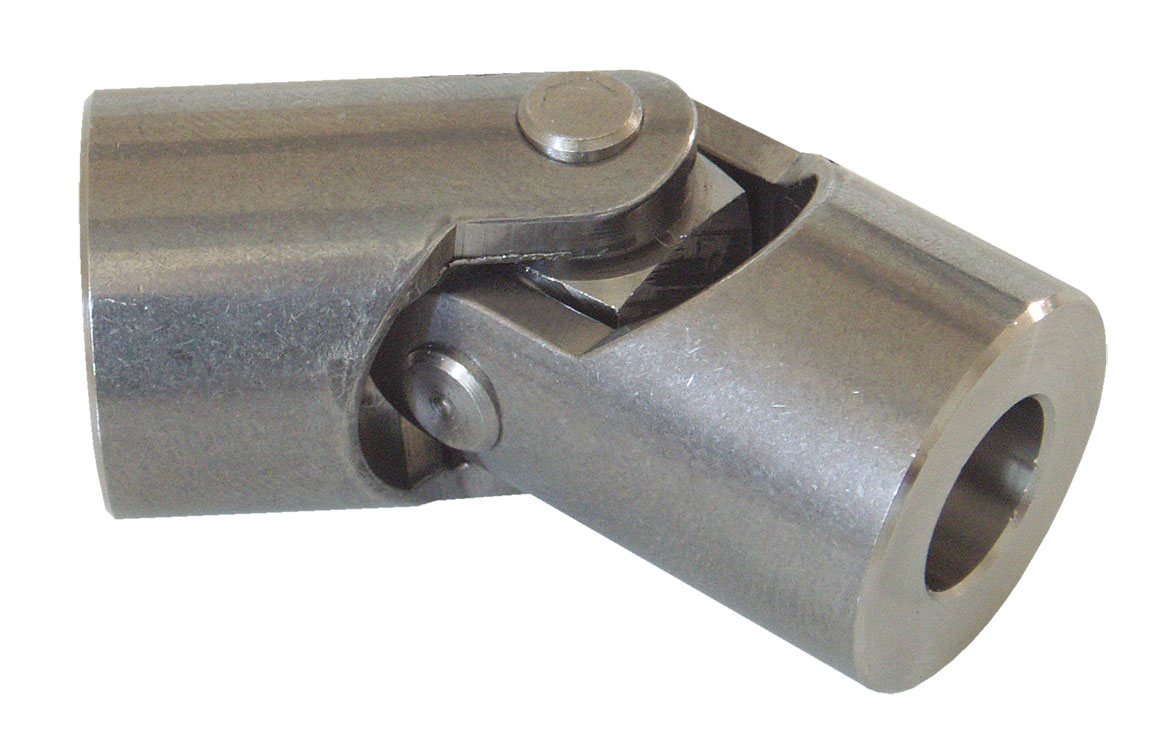

Kullänk DIN808 i stål eller rostfritt stål
Form S, kullänk i enkelt utförande.
Material: stål alternativt rostfritt stål.
Härdade lagerbussningar.
Max varvtal 1000 r/min.
Max arbetsvinkel 45º.
Beställningsexempel. DIN 808 S 6
| d1 H7 | d2 | l1 | l2 | l3 | aJS9 | b1 | b2 |
| 6 | 16 | 34 | 17 | 8 | 2 | 7 | 6 |
| 8 | 16 | 40 | 20 | 11 | 2 | 9 | 8 |
| 10 | 22 | 48 | 24 | 12 | 3 | 11,4 | 10 |
| 12 | 25 | 56 | 28 | 13 | 4 | 13,8 | 12 |
| 14 | 28 | 60 | 30 | 13 | 5 | 16,3 | 14 |
| 16 | 32 | 68 | 34 | 16 | 5 | 18,3 | 16 |
| 18 | 36 | 74 | 37 | 17 | 6 | 20,8 | 18 |
| 20 | 42 | 82 | 41 | 18 | 6 | 22,8 | 20 |
| 22 | 45 | 95 | 47,5 | 22 | 6 | 24,8 | 22 |
| 25 | 50 | 108 | 54 | 26 | 8 | 28,3 | 25 |
| 30 | 58 | 122 | 61 | 29 | 8 | 33,3 | 30 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | ||
|---|---|---|---|---|---|
| DIN808 S 6 | Kullänk, enkel, 6H7X16X34 | 148,00 kr | 185,00 kr | ||
| DIN808 S 8 | Kullänk, enkel, 8H7X16X40 | 148,00 kr | 185,00 kr | ||
| DIN808 S 10 | Kullänk, enkel, 10H7X22X48 | 148,00 kr | 185,00 kr | ||
| DIN808 S 12 | Kullänk, enkel, 12H7X25X56 | 166,00 kr | 207,50 kr | ||
| DIN808 S 14 | Kullänk, enkel, 14H7X28X60 | 172,00 kr | 215,00 kr | ||
| DIN808 S 16 | Kullänk, enkel, 16H7X32X68 | 180,00 kr | 225,00 kr | ||
| DIN808 S 18 | Kullänk, enkel, 18H7X36X74 | 210,00 kr | 262,50 kr | ||
| DIN808 S 20 | Kullänk, enkel, 20H7X42X82 | 235,00 kr | 293,75 kr | ||
| DIN808 S 22 | Kullänk, enkel, 22H7X45X95 | 290,00 kr | 362,50 kr | ||
| DIN808 S 25 | Kullänk, enkel, 25H7X50X108 | 347,00 kr | 433,75 kr | ||
| DIN808 S 30 | Kullänk, enkel, 30H7X58X122 | 455,00 kr | 568,75 kr | ||
| DIN808 S 35 | Kullänk, enkel, 35H7X70X140 | 956,00 kr | 1 195,00 kr | ||
| DIN808 A2 S 6 | Kullänk, rostfri, 6H7X16X34 | 300,00 kr | 375,00 kr | ||
| DIN808 A2 S 8 | Kullänk, rostfri, 8H7X16X40 | 300,00 kr | 375,00 kr | ||
| DIN808 A2 S 10 | Kullänk, rostfri, 10H7X22X48 | 300,00 kr | 375,00 kr | ||
| DIN808 A2 S 12 | Kullänk, rostfri, 12H7X25X56 | 335,00 kr | 418,75 kr | ||
| DIN808 A2 S 16 | Kullänk, rostfri, 16H7X32X68 | 365,00 kr | 456,25 kr | ||
| DIN808 A2 S 20 | Kullänk, rostfri, 20H7X42X82 | 496,00 kr | 620,00 kr | ||
| DIN808 A2 S 25 | Kullänk, rostfri, 25H7X50X108 | 737,00 kr | 921,25 kr | ||
| DIN808 A2 S 30 | Kullänk, rostfri, 30H7X58X122 | 1 035,00 kr | 1 293,75 kr |
Scrolla i sidled för fler kolumner
