Länklager GLXS
Länklager med hus och kula i stål.
Bussning i brons.
Länklagret löser problem vid snedställning eller uppriktningsfel.
Vid eventuella deformationer av, eller rörelser i omkringliggande komponenter undviks spänningar i dessa.
Beställningsexempel: GLXS 20

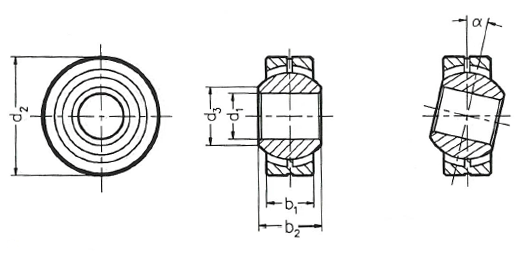

| d1 H7 | b1 | b2 | d2 h6 | d3 | Tillåtet varvtal (ej kontinuerligt) | Tippvinkel α (º) |
| 6 | 6,8 | 9 | 18 | 8,9 | 1550 | 13 |
| 8 | 9 | 12 | 22 | 10,4 | 1200 | 13 |
| 10 | 10,5 | 14 | 26 | 12,9 | 1100 | 13 |
| 12 | 12 | 16 | 30 | 15,4 | 900 | 13 |
| 14 | 13,6 | 19 | 34 | 16,8 | 750 | 15 |
| 16 | 15 | 21 | 38 | 19,3 | 650 | 15 |
| 18 | 16,5 | 23 | 42 | 21,8 | 620 | 15 |
| 20 | 18 | 25 | 46 | 24,3 | 550 | 15 |
| 22 | 20 | 28 | 50 | 25,8 | 500 | 15 |
| 25 | 22 | 31 | 56 | 29,6 | 450 | 15 |
| 30 | 25 | 37 | 66 | 34,8 | 400 | 15 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| F GLXS 6 | Länklager | 122,00 kr | 152,50 kr | Kontakta oss för att beställa | ||
| F GLXS 8 | Länklager | 137,30 kr | 171,63 kr | Kontakta oss för att beställa | ||
| F GLXS 10 | Länklager | 132,00 kr | 165,00 kr | Kontakta oss för att beställa | ||
| F GLXS 12 | Länklager | 161,70 kr | 202,13 kr | Kontakta oss för att beställa | ||
| F GLXS 14 | Länklager | 189,00 kr | 236,25 kr | Kontakta oss för att beställa | ||
| F GLXS 16 | Länklager | 219,00 kr | 273,75 kr | Kontakta oss för att beställa | ||
| F GLXS 18 | Länklager | 247,80 kr | 309,75 kr | Kontakta oss för att beställa | ||
| F GLXS 20 | Länklager | 292,00 kr | 365,00 kr | Kontakta oss för att beställa | ||
| F GLXS 22 | Länklager | 388,40 kr | 485,50 kr | Kontakta oss för att beställa | ||
| F GLXS 25 | Länklager | 409,40 kr | 511,75 kr | Kontakta oss för att beställa | ||
| F GLXS 30 | Länklager | 566,00 kr | 707,50 kr | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
