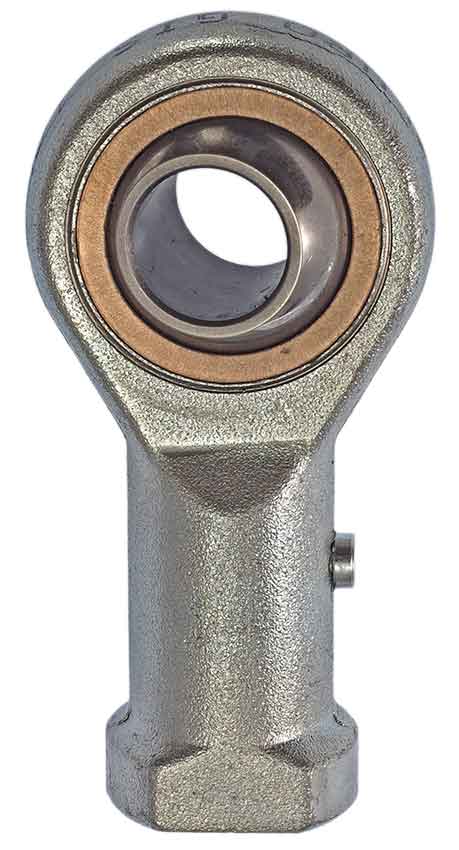

Länkhuvuden GI... med invändig gänga
Länkhuvud med hus och kula i stål, alternativt rostfritt stål.
Länklagret löser problem vid snedställning eller uppriktningsfel, och vid eventuella deformationer av, eller rörelser i, omkringliggande komponenter undviks spänningar i dessa.
GIS, GILS: smörjbar.
GIRS, GILRS: smörjbar, rostskyddad.
GISW, GILSW: underhållsfri.
GIRSW, GILRSW: underhållsfri, rostskyddad.
Smörjbara (...S):
Lagerspel: radiellt 0,0030 - 0,050 mm. Axiellt ca 1,8 X radiellt.
Material, modell GIS:
Huvud: upp till och med storlek 12: automatstål, svarvad, förzinkad. Från och med storlek 14: konstruktionsstål 1.0402, smidd, förzinkad.
Bussning: specialbrons CuSn 8.
Innerring: rullagerstål 1.2067, härdad, slipad och polerad.
Material, modell GIRS:
Huvud: rostfritt stål 1.4057, smidd.
Bussning: specialbrons CuSn 8.
Innerring: rullagerstål 1.2067, härdad, slipad, polerad och hårdförkromad.
Modell GIRS-R:
Som ovan, men med rostfri innerring.
Underhållsfria (...SW):
Lagerbanan försedd med teflonfolie.
Lagerspel: radiellt 0,030 - 0,050 mm. Axiellt ca 1,8 X radiellt.
Material, modell GISW:
Huvud: upp till och med storlek 12: automatstål, svarvad, förzinkad. Från och med storlek 14: konstruktionsstål 1.0402, smidd, förzinkad.
Bussning: automatstål, FZB, med tefloninlägg på löpytan.
Innerring: rullagerstål 1.2067, härdad, slipad och polerad.
Material, modell GIRSW:
Ytterdel: rostfritt stål 1.4057, smidd.
Bussning: specialbrons CuSn 8, med tefloninlägg på löpytan.
Innerring: rullagerstål 1.2067, härdad, slipad, polerad och hårdförkromad.
Modell GIRSW-R:
Som ovan, men med rostfri kula 100Cr6 / AISI 52100.
Större dimensioner på förfrågan.
Beställningsexempel: GISW 14 ("14" anger mått d1)
CAD-filer
| d1 H7 | b1 | b2 | d2 | d3 | d4 | d5 | l1 | l2 | t | sw |
| 6 | 9 | 6,8 | 20 | M6 | 8,9 | 13 | 40 | 30 | 12 | 11 |
| 8 | 12 | 9 | 24 | M8 | 10,4 | 16 | 48 | 36 | 16 | 13 |
| 10 | 14 | 10,5 | 28 | M10 | 12,9 | 19 | 57 | 43 | 20 | 17 |
| 12 | 16 | 12 | 32 | M12 | 15,4 | 22 | 66 | 50 | 22 | 19 |
| 14 | 19 | 13,5 | 36 | M14 | 16,8 | 25 | 75 | 57 | 25 | 22 |
| 16 | 21 | 15 | 42 | M16 | 19,3 | 27 | 85 | 64 | 28 | 22 |
| 18 | 23 | 16,5 | 46 | M18X1,5 | 21,8 | 31 | 94 | 71 | 32 | 27 |
| 20 | 25 | 18 | 50 | M20X1,5 | 24,3 | 34 | 102 | 77 | 33 | 32 |
| 22 | 28 | 20 | 54 | M22X1,5 | 25,8 | 37 | 111 | 84 | 37 | 32 |
| 25 | 31 | 22 | 60 | M24X2 | 29,6 | 42 | 124 | 94 | 42 | 36 |
| 30 | 37 | 25 | 70 | M30X2 | 34,8 | 50 | 145 | 110 | 51 | 41 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| F GIS 6 | Länkhuvud | 108,00 kr | 135,00 kr | Kontakta oss för att beställa | ||
| F GIS 8 | Länkhuvud | 125,50 kr | 156,88 kr | Kontakta oss för att beställa | ||
| F GIS 10 | Länkhuvud | 145,00 kr | 181,25 kr | Kontakta oss för att beställa | ||
| F GIS 12 | Länkhuvud | 201,60 kr | 252,00 kr | Kontakta oss för att beställa | ||
| F GIS 14 | Länkhuvud | 241,00 kr | 301,25 kr | Kontakta oss för att beställa | ||
| F GIS 16 | Länkhuvud | 318,00 kr | 397,50 kr | Kontakta oss för att beställa | ||
| F GIS 18 | Länkhuvud | 388,00 kr | 485,00 kr | Kontakta oss för att beställa | ||
| F GIS 20 | Länkhuvud | 471,00 kr | 588,75 kr | Kontakta oss för att beställa | ||
| F GIS 22 | Länkhuvud | 532,00 kr | 665,00 kr | Kontakta oss för att beställa | ||
| F GIS 25 | Länkhuvud | 624,80 kr | 781,00 kr | Kontakta oss för att beställa | ||
| F GIS 30 | Länkhuvud | 759,20 kr | 949,00 kr | Kontakta oss för att beställa | ||
| F GILS 6 | Länkhuvud, vänster | 108,00 kr | 135,00 kr | Kontakta oss för att beställa | ||
| F GILS 8 | Länkhuvud, vänster | 123,00 kr | 153,75 kr | Kontakta oss för att beställa | ||
| F GILS 10 | Länkhuvud, vänster | 145,00 kr | 181,25 kr | Kontakta oss för att beställa | ||
| F GILS 12 | Länkhuvud, vänster | 200,00 kr | 250,00 kr | Kontakta oss för att beställa | ||
| F GILS 14 | Länkhuvud, vänster | 475,00 kr | 593,75 kr | Kontakta oss för att beställa | ||
| F GILS 16 | Länkhuvud, vänster | 318,00 kr | 397,50 kr | Kontakta oss för att beställa | ||
| F GILS 18 | Länkhuvud, vänster | 388,00 kr | 485,00 kr | Kontakta oss för att beställa | ||
| F GILS 20 | Länkhuvud, vänster | 435,50 kr | 544,38 kr | Kontakta oss för att beställa | ||
| F GILS 22 | Länkhuvud, vänster | 517,00 kr | 646,25 kr | Kontakta oss för att beställa | ||
| F GILS 25 | Länkhuvud, vänster | 625,00 kr | 781,25 kr | Kontakta oss för att beställa | ||
| F GILS 30 | Länkhuvud, vänster | 759,20 kr | 949,00 kr | Kontakta oss för att beställa | ||
| F GISW 10-CE | Länkhuvud, underhållsfri,M10X1,25 | 151,60 kr | 189,50 kr | Kontakta oss för att beställa | ||
| F GISW 12-CE | Länkhuvud, underhållsfri,M12X1,25 | 199,60 kr | 249,50 kr | Kontakta oss för att beställa | ||
| F GISW 16-CE | Länkhuvud, underhållsfri,M16X1,5 | 325,30 kr | 406,63 kr | Kontakta oss för att beställa | ||
| F GISW 5 | Länkhuvud, underhållsfri | - | - | Kontakta oss för att beställa | ||
| F GISW 6 | Länkhuvud, underhållsfri | 112,50 kr | 140,63 kr | Kontakta oss för att beställa | ||
| F GISW 8 | Länkhuvud, underhållsfri | 132,30 kr | 165,38 kr | Kontakta oss för att beställa | ||
| F GISW 10 | Länkhuvud, underhållsfri | 151,60 kr | 189,50 kr | Kontakta oss för att beställa | ||
| F GISW 12 | Länkhuvud, underhållsfri | 199,60 kr | 249,50 kr | Kontakta oss för att beställa | ||
| F GISW 14 | Länkhuvud, underhållsfri | 236,50 kr | 295,63 kr | Kontakta oss för att beställa | ||
| F GISW 16 | Länkhuvud, underhållsfri | 325,30 kr | 406,63 kr | Kontakta oss för att beställa | ||
| F GISW 18 | Länkhuvud, underhållsfri | 383,70 kr | 479,63 kr | Kontakta oss för att beställa | ||
| F GISW 20 | Länkhuvud, underhållsfri | 451,00 kr | 563,75 kr | Kontakta oss för att beställa | ||
| F GISW 22 | Länkhuvud, underhållsfri | 499,80 kr | 624,75 kr | Kontakta oss för att beställa | ||
| F GISW 25 | Länkhuvud, underhållsfri | 640,50 kr | 800,63 kr | Kontakta oss för att beställa | ||
| F GISW 30 | Länkhuvud, underhållsfri | 820,00 kr | 1 025,00 kr | Kontakta oss för att beställa | ||
| F GILSW 6 | Länkhuvud, vänster | 112,50 kr | 140,63 kr | Kontakta oss för att beställa | ||
| F GILSW 8 | Länkhuvud, vänster | 128,00 kr | 160,00 kr | Kontakta oss för att beställa | ||
| F GILSW 10 | Länkhuvud, vänster | 159,00 kr | 198,75 kr | Kontakta oss för att beställa | ||
| F GILSW 12 | Länkhuvud, vänster | 199,60 kr | 249,50 kr | Kontakta oss för att beställa | ||
| F GILSW 14 | Länkhuvud, vänster | 236,50 kr | 295,63 kr | Kontakta oss för att beställa | ||
| F GILSW 16 | Länkhuvud, vänster | 325,30 kr | 406,63 kr | Kontakta oss för att beställa | ||
| F GILSW 18 | Länkhuvud, vänster | 383,70 kr | 479,63 kr | Kontakta oss för att beställa | ||
| F GILSW 20 | Länkhuvud, vänster | 451,00 kr | 563,75 kr | Kontakta oss för att beställa | ||
| F GILSW 22 | Länkhuvud, vänster | 499,80 kr | 624,75 kr | Kontakta oss för att beställa | ||
| F GILSW 25 | Länkhuvud, vänster | 640,50 kr | 800,63 kr | Kontakta oss för att beställa | ||
| F GILSW 30 | Länkhuvud, vänster | 813,00 kr | 1 016,25 kr | Kontakta oss för att beställa | ||
| F GIRS 6 | Länkhuvud, rostskyddad | 228,00 kr | 285,00 kr | Kontakta oss för att beställa | ||
| F GIRS 8 | Länkhuvud, rostskyddad | 233,70 kr | 292,13 kr | Kontakta oss för att beställa | ||
| F GIRS 10 | Länkhuvud, rostskyddad | 295,10 kr | 368,88 kr | Kontakta oss för att beställa | ||
| F GIRS 12 | Länkhuvud, rostskyddad | 362,10 kr | 452,63 kr | Kontakta oss för att beställa | ||
| F GIRS 14 | Länkhuvud, rostskyddad | 443,70 kr | 554,63 kr | Kontakta oss för att beställa | ||
| F GIRS 16 | Länkhuvud, rostskyddad | 573,30 kr | 716,63 kr | Kontakta oss för att beställa | ||
| F GIRS 18 | Länkhuvud, rostskyddad | 702,50 kr | 878,13 kr | Kontakta oss för att beställa | ||
| F GIRS 20 | Länkhuvud, rostskyddad | 759,20 kr | 949,00 kr | Kontakta oss för att beställa | ||
| F GIRS 22 | Länkhuvud, rostskyddad | 788,60 kr | 985,75 kr | Kontakta oss för att beställa | ||
| F GIRS 25 | Länkhuvud, rostskyddad | 896,70 kr | 1 120,88 kr | Kontakta oss för att beställa | ||
| F GIRS 30 | Länkhuvud, rostskyddad | 1 256,00 kr | 1 570,00 kr | Kontakta oss för att beställa | ||
| F GILRS 6 | Länkhuvud, rostskyddad,vänster | 217,20 kr | 271,50 kr | Kontakta oss för att beställa | ||
| F GILRS 8 | Länkhuvud, rostskyddad,vänster | 233,70 kr | 292,13 kr | Kontakta oss för att beställa | ||
| F GILRS 10 | Länkhuvud, rostskyddad,vänster | 278,40 kr | 348,00 kr | Kontakta oss för att beställa | ||
| F GILRS 12 | Länkhuvud, rostskyddad,vänster | 362,10 kr | 452,63 kr | Kontakta oss för att beställa | ||
| F GILRS 14 | Länkhuvud, rostskyddad,vänster | 443,70 kr | 554,63 kr | Kontakta oss för att beställa | ||
| F GILRS 16 | Länkhuvud, rostskyddad,vänster | 573,30 kr | 716,63 kr | Kontakta oss för att beställa | ||
| F GILRS 18 | Länkhuvud, rostskyddad,vänster | 702,50 kr | 878,13 kr | Kontakta oss för att beställa | ||
| F GILRS 20 | Länkhuvud, rostskyddad,vänster | 759,20 kr | 949,00 kr | Kontakta oss för att beställa | ||
| F GILRS 22 | Länkhuvud, rostskyddad,vänster | 788,60 kr | 985,75 kr | Kontakta oss för att beställa | ||
| F GILRS 25 | Länkhuvud, rostskyddad,vänster | 896,70 kr | 1 120,88 kr | Kontakta oss för att beställa | ||
| F GILRS 30 | Länkhuvud, rostskyddad,vänster | 1 083,00 kr | 1 353,75 kr | Kontakta oss för att beställa | ||
| F GIRSW 6 | Länkhuvud, rostskyddad | 227,10 kr | 283,88 kr | Kontakta oss för att beställa | ||
| F GIRSW 8 | Länkhuvud, rostskyddad | 241,00 kr | 301,25 kr | Kontakta oss för att beställa | ||
| F GIRSW 10 | Länkhuvud, rostskyddad | 286,70 kr | 358,38 kr | Kontakta oss för att beställa | ||
| F GIRSW 12 | Länkhuvud, rostskyddad | 368,80 kr | 461,00 kr | Kontakta oss för att beställa | ||
| F GIRSW 14 | Länkhuvud, rostskyddad | 443,70 kr | 554,63 kr | Kontakta oss för att beställa | ||
| F GIRSW 16 | Länkhuvud, rostskyddad | 587,00 kr | 733,75 kr | Kontakta oss för att beställa | ||
| F GIRSW 18 | Länkhuvud, rostskyddad | 709,80 kr | 887,25 kr | Kontakta oss för att beställa | ||
| F GIRSW 20 | Länkhuvud, rostskyddad | 752,90 kr | 941,13 kr | Kontakta oss för att beställa | ||
| F GIRSW 22 | Länkhuvud, rostskyddad | 795,90 kr | 994,88 kr | Kontakta oss för att beställa | ||
| F GIRSW 25 | Länkhuvud, rostskyddad | 1 031,00 kr | 1 288,75 kr | Kontakta oss för att beställa | ||
| F GIRSW 30 | Länkhuvud, rostskyddad | 1 549,00 kr | 1 936,25 kr | Kontakta oss för att beställa | ||
| F GILRSW 6 | Länkhuvud, rostskyddad,vänster | 227,10 kr | 283,88 kr | Kontakta oss för att beställa | ||
| F GILRSW 8 | Länkhuvud, rostskyddad,vänster | 233,70 kr | 292,13 kr | Kontakta oss för att beställa | ||
| F GILRSW 10 | Länkhuvud, rostskyddad,vänster | 286,70 kr | 358,38 kr | Kontakta oss för att beställa | ||
| F GILRSW 12 | Länkhuvud, rostskyddad,vänster | 368,80 kr | 461,00 kr | Kontakta oss för att beställa | ||
| F GILRSW 14 | Länkhuvud, rostskyddad,vänster | 443,70 kr | 554,63 kr | Kontakta oss för att beställa | ||
| F GILRSW 16 | Länkhuvud, rostskyddad,vänster | 587,00 kr | 733,75 kr | Kontakta oss för att beställa | ||
| F GILRSW 18 | Länkhuvud, rostskyddad,vänster | 709,80 kr | 887,25 kr | Kontakta oss för att beställa | ||
| F GILRSW 20 | Länkhuvud, rostskyddad,vänster | 752,90 kr | 941,13 kr | Kontakta oss för att beställa | ||
| F GILRSW 22 | Länkhuvud, rostskyddad,vänster | 795,90 kr | 994,88 kr | Kontakta oss för att beställa | ||
| F GILRSW 25 | Länkhuvud, rostskyddad,vänster | 896,70 kr | 1 120,88 kr | Kontakta oss för att beställa | ||
| F GILRSW 30 | Länkhuvud, rostskyddad,vänster | 1 096,00 kr | 1 370,00 kr | Kontakta oss för att beställa | ||
| F GIRS-R 16 | Länkhuvud, rostfri | - | - | Kontakta oss för att beställa | ||
| F GIRS-R 20 | Länkhuvud, rostfri | - | - | Kontakta oss för att beställa | ||
| F GIRSW-R 6 | Länkhuvud, rostfri | 347,90 kr | 434,88 kr | Kontakta oss för att beställa | ||
| F GIRSW-R 8 | Länkhuvud, rostfri | 373,20 kr | 466,50 kr | Kontakta oss för att beställa | ||
| F GIRSW-R 10 | Länkhuvud, rostfri | 411,30 kr | 514,13 kr | Kontakta oss för att beställa | ||
| F GIRSW-R 10-CE | Länkhuvud, rfr, M10X1,25 | 411,30 kr | 514,13 kr | Kontakta oss för att beställa | ||
| F GIRSW-R 12 | Länkhuvud, rostfri | 570,00 kr | 712,50 kr | Kontakta oss för att beställa | ||
| F GIRSW-R 16 | Länkhuvud, rostfri | 822,20 kr | 1 027,75 kr | Kontakta oss för att beställa | ||
| F GIRSW-R 20 | Länkhuvud, rostfri | 1 077,00 kr | 1 346,25 kr | Kontakta oss för att beställa | ||
| F GIRSW-R 30 | Länkhuvud, rostfritt | - | - | Kontakta oss för att beställa | ||
| F GILRSW-R 10 | Länkhuvud, rostfri, vänster | - | - | Kontakta oss för att beställa | ||
| F GILRSW-R 12 | Länkhuvud, rostfri, vänster | - | - | Kontakta oss för att beställa | ||
| F GILRSW-R 16 | Länkhuvud, rostfri, vänster | - | - | Kontakta oss för att beställa | ||
