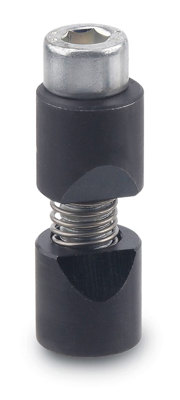

Spännelement GN928 för axiell låsning
Spännelement för axiell låsning.

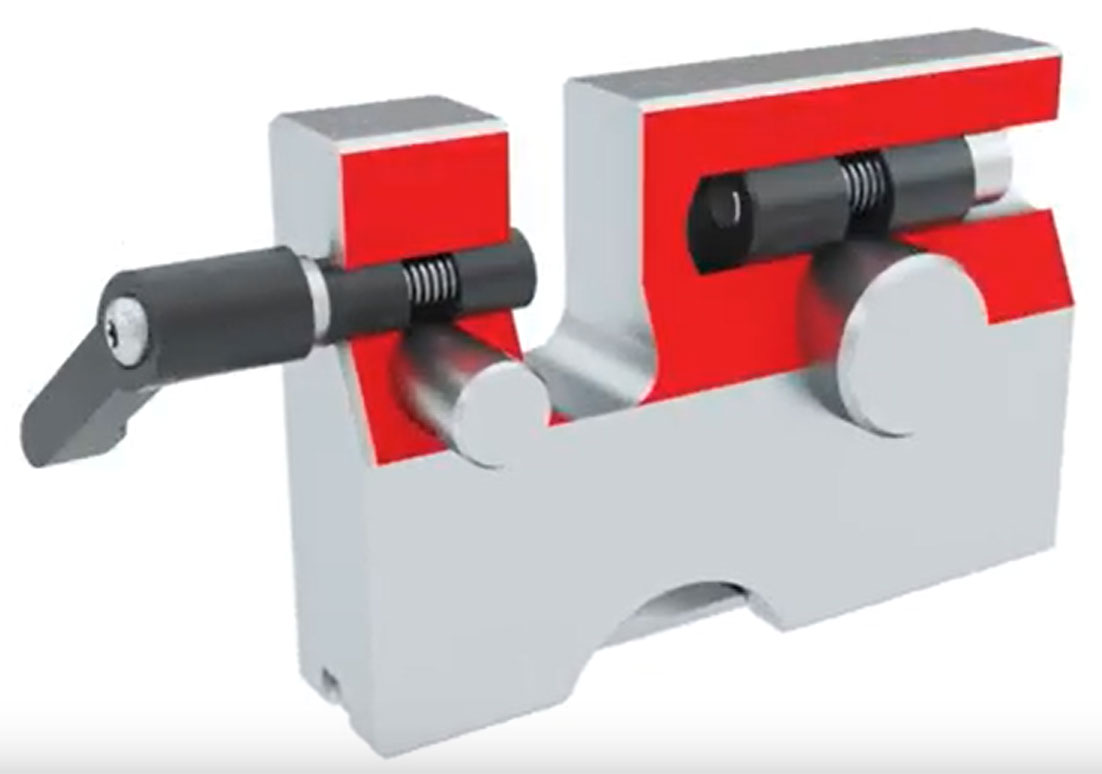

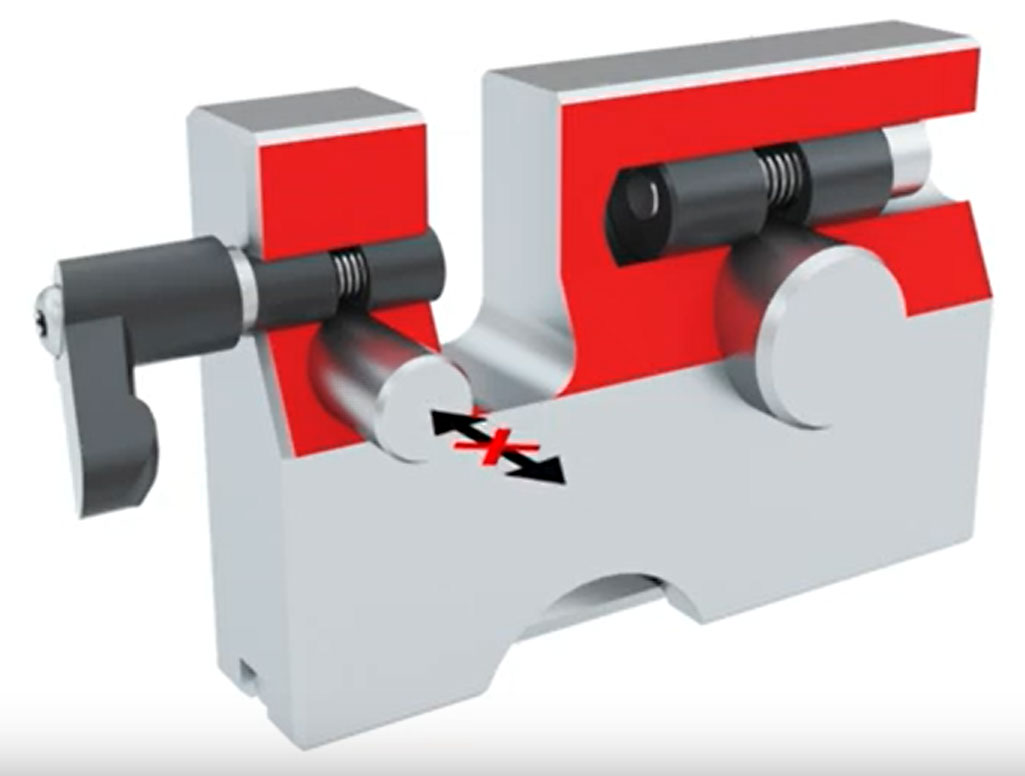

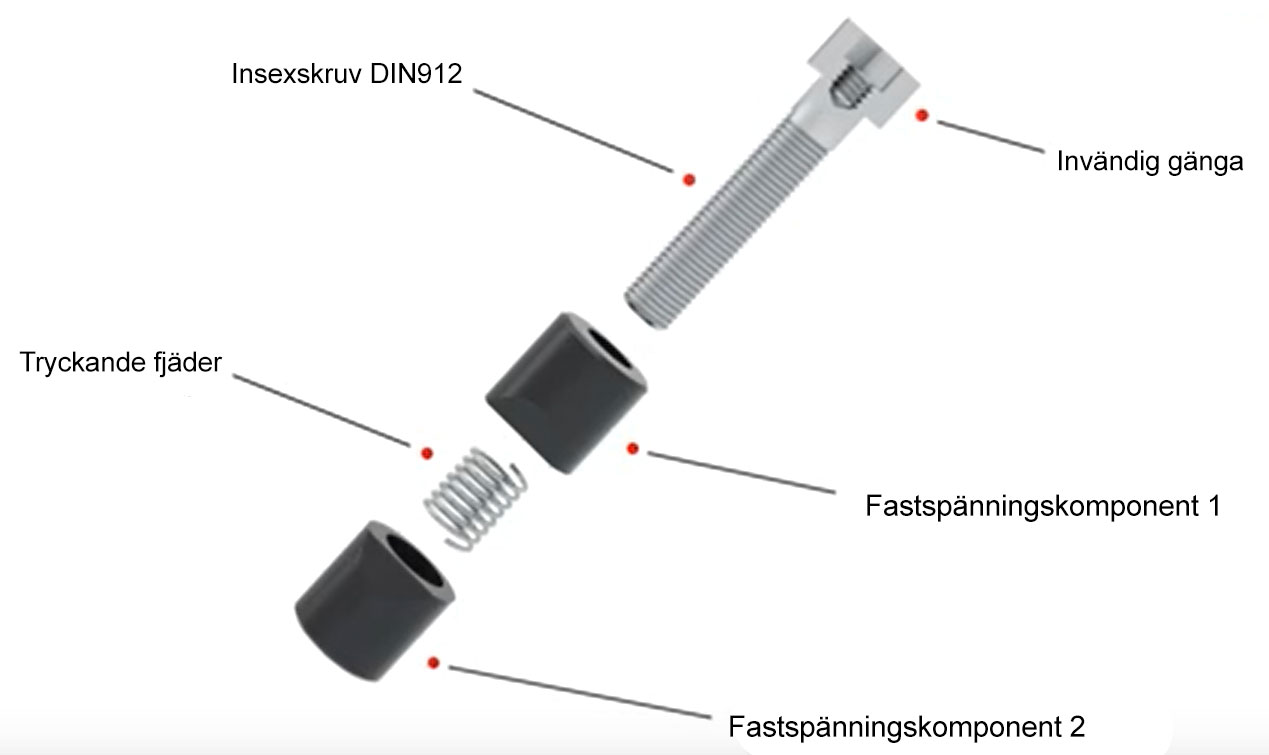

Med spännelementet kan runda arbetsstycken med en diameter från 6 till 125 mm fixeras snabbt, exakt och kostnadseffektivt.
Det gängade hålet d5 kan användas för att fästa en jig eller fixtur, eller som en fästskruv för att hålla spännelementet i en axiell position under monteringen.
Beställningsexempel: GN928-20
CAD-filer

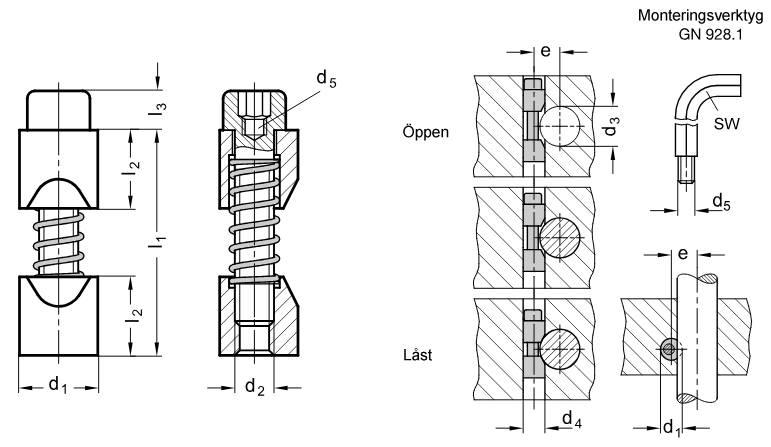

| d1 h11 | d2 | d3 | d4 H7 | d5 | e +0,2 | l1 max. | l2 | l3 | SW | Max. åtdragningsmoment (Nm) | Passande monteringsverktyg |
| 8 | M 4 | 6 - 10 | 8 | M 2,5 | d3 / 2 + 2.8 | 27 | 8 | 4 | 3 | 2.9 | GN 928.1-3 |
| 10 | M 5 | 10 - 15 | 10 | M 3 | d3 / 2 + 3.3 | 33 | 10 | 5 | 4 | 6 | GN 928.1-4 |
| 12 | M 6 | 15 - 20 | 12 | M 4 | d3 / 2 + 3.5 | 39 | 12 | 6 | 5 | 10 | GN 928.1-5 |
| 16 | M 8 | 20 - 30 | 16 | M 5 | d3 / 2 + 4 | 46 | 16 | 8 | 6 | 25 | GN 928.1-6 |
| 20 | M 10 | 30 - 40 | 20 | M 6 | d3 / 2 + 4.8 | 53 | 20 | 10 | 8 | 46 | GN 928.1-8 |
| 25 | M 12 | 40 - 60 | 25 | M 8 | d3 / 2 + 5.6 | 70 | 25 | 12 | 10 | 82 | GN 928.1-10 |
| 30 | M 16 | 60 - 125 | 30 | M 10 | d3 / 2 + 7.9 | 81 | 30 | 16 | 14 | 206 | GN 928.1-14 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN928-10 | Spännelement | 319,00 kr | 398,75 kr | Kontakta oss för att beställa | ||
| GN928-12 | Spännelement | 319,00 kr | 398,75 kr | Kontakta oss för att beställa | ||
| GN928-16 | Spännelement | 354,00 kr | 442,50 kr | Kontakta oss för att beställa | ||
| GN928-20 | Spännelement | 401,00 kr | 501,25 kr | Kontakta oss för att beställa | ||
| GN928-25 | Spännelement | 452,00 kr | 565,00 kr | Kontakta oss för att beställa | ||
| GN928-30 | Spännelement | 536,00 kr | 670,00 kr | Kontakta oss för att beställa | ||
| GN928-8 | Spännelement | 290,00 kr | 362,50 kr | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
