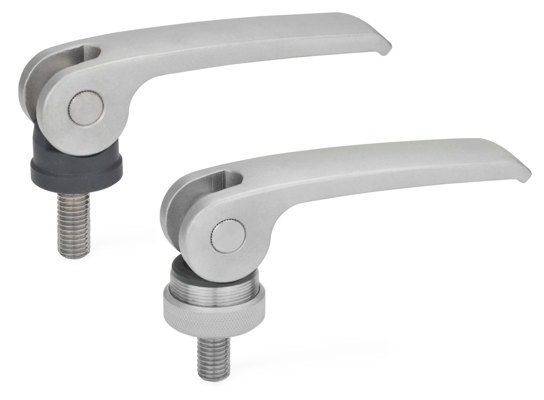

Rostfri excenterspännspak GN927.5 med kontaktplatta i plast och gängad tapp
Rostfri excenterspännspak med gängad tapp och kontaktplatta i glasfiberarmerad plast.
Spak: AISI CF-8.
Axel, inställningsskruv och inställningsmutter: AISI 303.
Kontaktplatta, typ A: polyacetal.
Kontaktplatta, typ B: polyamid.
Typ A med fingängad inställningsmutter och -skruv i rostfritt stål (AISI 303) som möjliggör både inställning av spänningskraften och i vilket läge man vill att spaken skall stå (rotation kring gängans axel).
Typ B med rostfri gänga (AISI 303), utan inställningsmutter och inställningsskruv.
Beställningsexempel: GN927.5-63-M6-A
CAD-filer

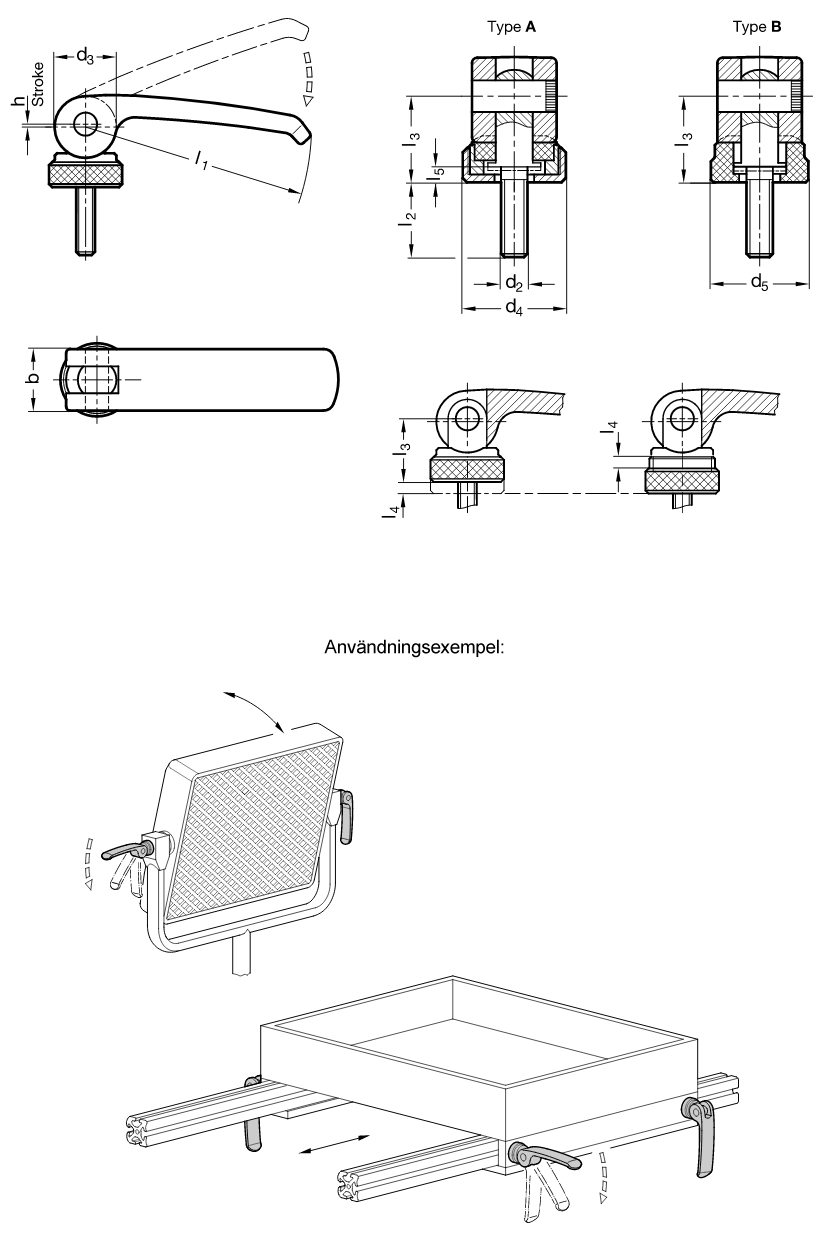

| l1 | d2 | l2 (i spänt läge) | b | d3 | d4 | d5 | h (slaglängd vid 90° rörelse) | l3 (i spänt läge) | l4 (justerbarhet) | l5 (i spänt läge) | ||||||
| 44 | M 4 | 12 | 16 | 20 | 25 | 30 | - | - | 12 | 12 | 15 | 14 | 0,5 | 13,2 | 2 | 2,2 |
| 44 | M 5 | 12 | 16 | 20 | 25 | 30 | 35 | 40 | 12 | 12 | 15 | 14 | 0,5 | 13,2 | 2 | 2,2 |
| 63 | M 5 | 16 | 20 | 25 | 30 | 35 | 40 | 50 | 16 | 16 | 19 | 18,5 | 0,75 | 16,3 | 2,5 | 3 |
| 63 | M 6 | 16 | 20 | 25 | 30 | 35 | 40 | 50 | 16 | 16 | 19 | 18,5 | 0,75 | 16,3 | 2,5 | 3 |
| 82 | M 6 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 20 | 20 | 25 | 22,5 | 1 | 19,5 | 3 | 3,7 |
| 82 | M 8 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 20 | 20 | 25 | 22,5 | 1 | 19,5 | 3 | 3,7 |
| 101 | M 8 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 25 | 26 | 30 | 27 | 1,5 | 25,3 | 4 | 4,8 |
| 101 | M 10 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 25 | 26 | 30 | 27 | 1,5 | 25,3 | 4 | 4,8 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN927.5-101-M10-20-A | Excenterspännspak | 451,00 kr | 563,75 kr | Kontakta oss för att beställa | ||
| GN927.5-101-M10-20-B | Excenterspännspak | 306,00 kr | 382,50 kr | Kontakta oss för att beställa | ||
| GN927.5-101-M10-25-A | Excenterspännspak | 452,00 kr | 565,00 kr | Kontakta oss för att beställa | ||
| GN927.5-101-M10-25-B | Excenterspännspak | 308,00 kr | 385,00 kr | Kontakta oss för att beställa | ||
| GN927.5-101-M10-30-A | Excenterspännspak | 453,00 kr | 566,25 kr | Kontakta oss för att beställa | ||
| GN927.5-101-M10-30-B | Excenterspännspak | 309,00 kr | 386,25 kr | Kontakta oss för att beställa | ||
| GN927.5-101-M10-35-A | Excenterspännspak | 454,00 kr | 567,50 kr | Kontakta oss för att beställa | ||
| GN927.5-101-M10-35-B | Excenterspännspak | 310,00 kr | 387,50 kr | Kontakta oss för att beställa | ||
| GN927.5-101-M10-40-A | Excenterspännspak | 454,00 kr | 567,50 kr | Kontakta oss för att beställa | ||
| GN927.5-101-M10-40-B | Excenterspännspak | 311,00 kr | 388,75 kr | Kontakta oss för att beställa | ||
| GN927.5-101-M10-50-A | Excenterspännspak | 458,00 kr | 572,50 kr | Kontakta oss för att beställa | ||
| GN927.5-101-M10-50-B | Excenterspännspak | 314,00 kr | 392,50 kr | Kontakta oss för att beställa | ||
| GN927.5-101-M10-60-A | Excenterspännspak | 461,00 kr | 576,25 kr | Kontakta oss för att beställa | ||
| GN927.5-101-M10-60-B | Excenterspännspak | 316,00 kr | 395,00 kr | Kontakta oss för att beställa | ||
| GN927.5-101-M8-20-A | Excenterspännspak | 451,00 kr | 563,75 kr | Kontakta oss för att beställa | ||
| GN927.5-101-M8-20-B | Excenterspännspak | 306,00 kr | 382,50 kr | Kontakta oss för att beställa | ||
| GN927.5-101-M8-25-A | Excenterspännspak | 452,00 kr | 565,00 kr | Kontakta oss för att beställa | ||
| GN927.5-101-M8-25-B | Excenterspännspak | 308,00 kr | 385,00 kr | Kontakta oss för att beställa | ||
| GN927.5-101-M8-30-A | Excenterspännspak | 453,00 kr | 566,25 kr | Kontakta oss för att beställa | ||
| GN927.5-101-M8-30-B | Excenterspännspak | 309,00 kr | 386,25 kr | Kontakta oss för att beställa | ||
| GN927.5-101-M8-35-A | Excenterspännspak | 454,00 kr | 567,50 kr | Kontakta oss för att beställa | ||
| GN927.5-101-M8-35-B | Excenterspännspak | 310,00 kr | 387,50 kr | Kontakta oss för att beställa | ||
| GN927.5-101-M8-40-A | Excenterspännspak | 454,00 kr | 567,50 kr | Kontakta oss för att beställa | ||
| GN927.5-101-M8-40-B | Excenterspännspak | 311,00 kr | 388,75 kr | Kontakta oss för att beställa | ||
| GN927.5-101-M8-50-A | Excenterspännspak | 458,00 kr | 572,50 kr | Kontakta oss för att beställa | ||
| GN927.5-101-M8-50-B | Excenterspännspak | 314,00 kr | 392,50 kr | Kontakta oss för att beställa | ||
| GN927.5-101-M8-60-A | Excenterspännspak | 461,00 kr | 576,25 kr | Kontakta oss för att beställa | ||
| GN927.5-101-M8-60-B | Excenterspännspak | 316,00 kr | 395,00 kr | Kontakta oss för att beställa | ||
| GN927.5-44-M4-12-A | Excenterspännspak | 204,00 kr | 255,00 kr | Kontakta oss för att beställa | ||
| GN927.5-44-M4-12-B | Excenterspännspak | 147,50 kr | 184,38 kr | Kontakta oss för att beställa | ||
| GN927.5-44-M4-16-A | Excenterspännspak | 204,00 kr | 255,00 kr | Kontakta oss för att beställa | ||
| GN927.5-44-M4-16-B | Excenterspännspak | 150,00 kr | 187,50 kr | Kontakta oss för att beställa | ||
| GN927.5-44-M4-20-A | Excenterspännspak | 209,00 kr | 261,25 kr | Kontakta oss för att beställa | ||
| GN927.5-44-M4-20-B | Excenterspännspak | 155,00 kr | 193,75 kr | Kontakta oss för att beställa | ||
| GN927.5-44-M4-25-A | Excenterspännspak | 210,00 kr | 262,50 kr | Kontakta oss för att beställa | ||
| GN927.5-44-M4-25-B | Excenterspännspak | 155,50 kr | 194,38 kr | Kontakta oss för att beställa | ||
| GN927.5-44-M4-30-A | Excenterspännspak | 205,00 kr | 256,25 kr | Kontakta oss för att beställa | ||
| GN927.5-44-M4-30-B | Excenterspännspak | 150,50 kr | 188,13 kr | Kontakta oss för att beställa | ||
| GN927.5-44-M5-12-A | Excenterspännspak | 204,00 kr | 255,00 kr | Kontakta oss för att beställa | ||
| GN927.5-44-M5-12-B | Excenterspännspak | 147,50 kr | 184,38 kr | Kontakta oss för att beställa | ||
| GN927.5-44-M5-16-A | Excenterspännspak | 204,00 kr | 255,00 kr | Kontakta oss för att beställa | ||
| GN927.5-44-M5-16-B | Excenterspännspak | 150,00 kr | 187,50 kr | Kontakta oss för att beställa | ||
| GN927.5-44-M5-20-A | Excenterspännspak | 209,00 kr | 261,25 kr | Kontakta oss för att beställa | ||
| GN927.5-44-M5-20-B | Excenterspännspak | 155,00 kr | 193,75 kr | Kontakta oss för att beställa | ||
| GN927.5-44-M5-25-A | Excenterspännspak | 210,00 kr | 262,50 kr | Kontakta oss för att beställa | ||
| GN927.5-44-M5-25-B | Excenterspännspak | 155,50 kr | 194,38 kr | Kontakta oss för att beställa | ||
| GN927.5-44-M5-30-A | Excenterspännspak | 205,00 kr | 256,25 kr | Kontakta oss för att beställa | ||
| GN927.5-44-M5-30-B | Excenterspännspak | 150,50 kr | 188,13 kr | Kontakta oss för att beställa | ||
| GN927.5-44-M5-35-A | Excenterspännspak | 201,00 kr | 251,25 kr | Kontakta oss för att beställa | ||
| GN927.5-44-M5-35-B | Excenterspännspak | 147,00 kr | 183,75 kr | Kontakta oss för att beställa | ||
| GN927.5-44-M5-40-A | Excenterspännspak | 202,00 kr | 252,50 kr | Kontakta oss för att beställa | ||
| GN927.5-44-M5-40-B | Excenterspännspak | 147,50 kr | 184,38 kr | Kontakta oss för att beställa | ||
| GN927.5-63-M5-16-A | Excenterspännspak | 224,00 kr | 280,00 kr | Kontakta oss för att beställa | ||
| GN927.5-63-M5-16-B | Excenterspännspak | 146,50 kr | 183,13 kr | Kontakta oss för att beställa | ||
| GN927.5-63-M5-20-A | Excenterspännspak | 223,00 kr | 278,75 kr | Kontakta oss för att beställa | ||
| GN927.5-63-M5-20-B | Excenterspännspak | 144,50 kr | 180,63 kr | Kontakta oss för att beställa | ||
| GN927.5-63-M5-25-A | Excenterspännspak | 224,00 kr | 280,00 kr | Kontakta oss för att beställa | ||
| GN927.5-63-M5-25-B | Excenterspännspak | 145,50 kr | 181,88 kr | Kontakta oss för att beställa | ||
| GN927.5-63-M5-30-A | Excenterspännspak | 224,00 kr | 280,00 kr | Kontakta oss för att beställa | ||
| GN927.5-63-M5-30-B | Excenterspännspak | 146,50 kr | 183,13 kr | Kontakta oss för att beställa | ||
| GN927.5-63-M5-35-A | Excenterspännspak | 225,00 kr | 281,25 kr | Kontakta oss för att beställa | ||
| GN927.5-63-M5-35-B | Excenterspännspak | 146,50 kr | 183,13 kr | Kontakta oss för att beställa | ||
| GN927.5-63-M5-40-A | Excenterspännspak | 225,00 kr | 281,25 kr | Kontakta oss för att beställa | ||
| GN927.5-63-M5-40-B | Excenterspännspak | 146,50 kr | 183,13 kr | Kontakta oss för att beställa | ||
| GN927.5-63-M5-50-A | Excenterspännspak | 226,00 kr | 282,50 kr | Kontakta oss för att beställa | ||
| GN927.5-63-M5-50-B | Excenterspännspak | 148,50 kr | 185,63 kr | Kontakta oss för att beställa | ||
| GN927.5-63-M6-16-A | Excenterspännspak | 224,00 kr | 280,00 kr | Kontakta oss för att beställa | ||
| GN927.5-63-M6-16-B | Excenterspännspak | 146,50 kr | 183,13 kr | Kontakta oss för att beställa | ||
| GN927.5-63-M6-20-A | Excenterspännspak | 223,00 kr | 278,75 kr | Kontakta oss för att beställa | ||
| GN927.5-63-M6-20-B | Excenterspännspak | 144,50 kr | 180,63 kr | Kontakta oss för att beställa | ||
| GN927.5-63-M6-25-A | Excenterspännspak | 224,00 kr | 280,00 kr | Kontakta oss för att beställa | ||
| GN927.5-63-M6-25-B | Excenterspännspak | 145,50 kr | 181,88 kr | Kontakta oss för att beställa | ||
| GN927.5-63-M6-30-A | Excenterspännspak | 224,00 kr | 280,00 kr | Kontakta oss för att beställa | ||
| GN927.5-63-M6-30-B | Excenterspännspak | 146,50 kr | 183,13 kr | Kontakta oss för att beställa | ||
| GN927.5-63-M6-35-A | Excenterspännspak | 225,00 kr | 281,25 kr | Kontakta oss för att beställa | ||
| GN927.5-63-M6-35-B | Excenterspännspak | 146,50 kr | 183,13 kr | Kontakta oss för att beställa | ||
| GN927.5-63-M6-40-A | Excenterspännspak | 225,00 kr | 281,25 kr | Kontakta oss för att beställa | ||
| GN927.5-63-M6-40-B | Excenterspännspak | 146,50 kr | 183,13 kr | Kontakta oss för att beställa | ||
| GN927.5-63-M6-50-A | Excenterspännspak | 226,00 kr | 282,50 kr | Kontakta oss för att beställa | ||
| GN927.5-63-M6-50-B | Excenterspännspak | 148,50 kr | 185,63 kr | Kontakta oss för att beställa | ||
| GN927.5-82-M6-20-A | Excenterspännspak | 289,00 kr | 361,25 kr | Kontakta oss för att beställa | ||
| GN927.5-82-M6-20-B | Excenterspännspak | 200,00 kr | 250,00 kr | Kontakta oss för att beställa | ||
| GN927.5-82-M6-25-A | Excenterspännspak | 289,00 kr | 361,25 kr | Kontakta oss för att beställa | ||
| GN927.5-82-M6-25-B | Excenterspännspak | 201,00 kr | 251,25 kr | Kontakta oss för att beställa | ||
| GN927.5-82-M6-30-A | Excenterspännspak | 291,00 kr | 363,75 kr | Kontakta oss för att beställa | ||
| GN927.5-82-M6-30-B | Excenterspännspak | 203,00 kr | 253,75 kr | Kontakta oss för att beställa | ||
| GN927.5-82-M6-35-A | Excenterspännspak | 291,00 kr | 363,75 kr | Kontakta oss för att beställa | ||
| GN927.5-82-M6-35-B | Excenterspännspak | 202,00 kr | 252,50 kr | Kontakta oss för att beställa | ||
| GN927.5-82-M6-40-A | Excenterspännspak | 297,00 kr | 371,25 kr | Kontakta oss för att beställa | ||
| GN927.5-82-M6-40-B | Excenterspännspak | 208,00 kr | 260,00 kr | Kontakta oss för att beställa | ||
| GN927.5-82-M6-50-A | Excenterspännspak | 294,00 kr | 367,50 kr | Kontakta oss för att beställa | ||
| GN927.5-82-M6-50-B | Excenterspännspak | 205,00 kr | 256,25 kr | Kontakta oss för att beställa | ||
| GN927.5-82-M6-60-A | Excenterspännspak | 295,00 kr | 368,75 kr | Kontakta oss för att beställa | ||
| GN927.5-82-M6-60-B | Excenterspännspak | 207,00 kr | 258,75 kr | Kontakta oss för att beställa | ||
| GN927.5-82-M8-20-A | Excenterspännspak | 289,00 kr | 361,25 kr | Kontakta oss för att beställa | ||
| GN927.5-82-M8-20-B | Excenterspännspak | 200,00 kr | 250,00 kr | Kontakta oss för att beställa | ||
| GN927.5-82-M8-25-A | Excenterspännspak | 289,00 kr | 361,25 kr | Kontakta oss för att beställa | ||
| GN927.5-82-M8-25-B | Excenterspännspak | 201,00 kr | 251,25 kr | Kontakta oss för att beställa | ||
| GN927.5-82-M8-30-A | Excenterspännspak | 291,00 kr | 363,75 kr | Kontakta oss för att beställa | ||
| GN927.5-82-M8-30-B | Excenterspännspak | 203,00 kr | 253,75 kr | Kontakta oss för att beställa | ||
| GN927.5-82-M8-35-A | Excenterspännspak | 291,00 kr | 363,75 kr | Kontakta oss för att beställa | ||
| GN927.5-82-M8-35-B | Excenterspännspak | 202,00 kr | 252,50 kr | Kontakta oss för att beställa | ||
| GN927.5-82-M8-40-A | Excenterspännspak | 297,00 kr | 371,25 kr | Kontakta oss för att beställa | ||
| GN927.5-82-M8-40-B | Excenterspännspak | 208,00 kr | 260,00 kr | Kontakta oss för att beställa | ||
| GN927.5-82-M8-50-A | Excenterspännspak | 294,00 kr | 367,50 kr | Kontakta oss för att beställa | ||
| GN927.5-82-M8-50-B | Excenterspännspak | 205,00 kr | 256,25 kr | Kontakta oss för att beställa | ||
| GN927.5-82-M8-60-A | Excenterspännspak | 295,00 kr | 368,75 kr | Kontakta oss för att beställa | ||
| GN927.5-82-M8-60-B | Excenterspännspak | 207,00 kr | 258,75 kr | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
