Excenterspännare GN918

Utförande:

Excenterspännare i brunerat stål.
Härdad excenterdel och bricka.
Nitrerad insats.

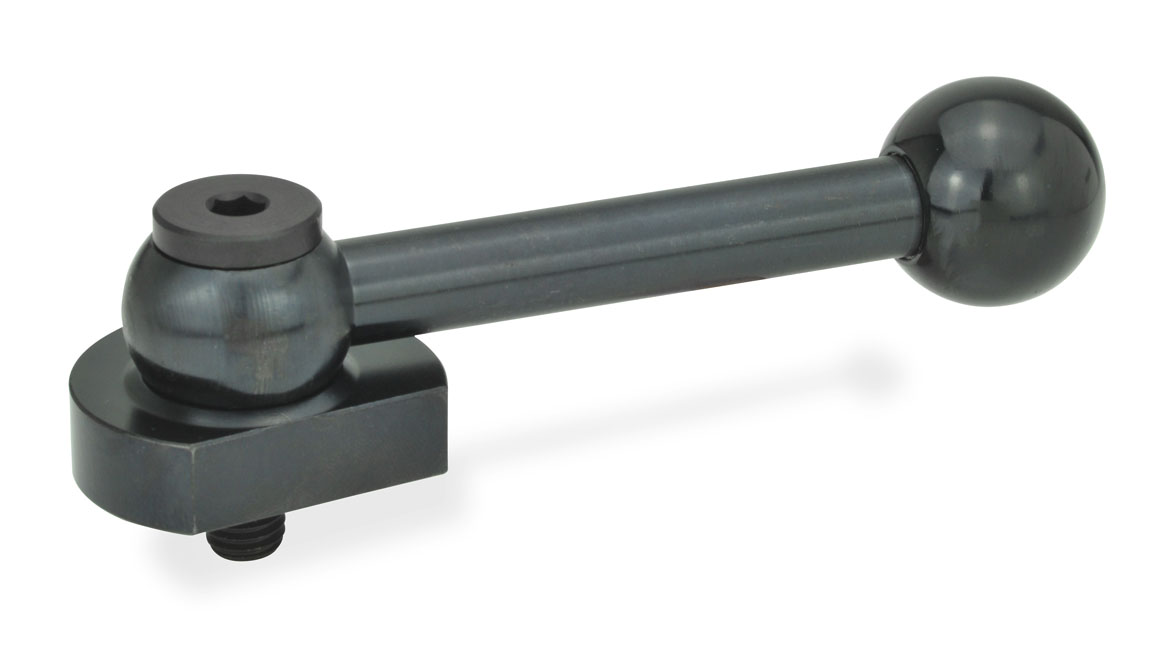

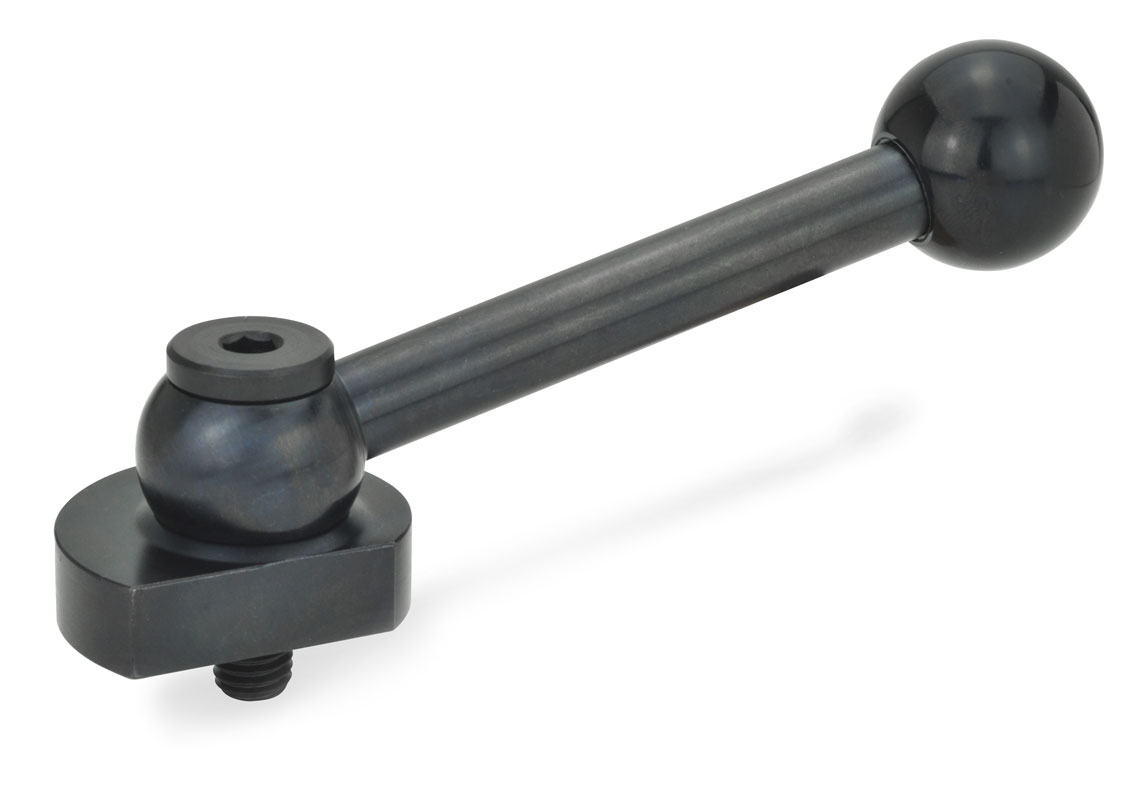

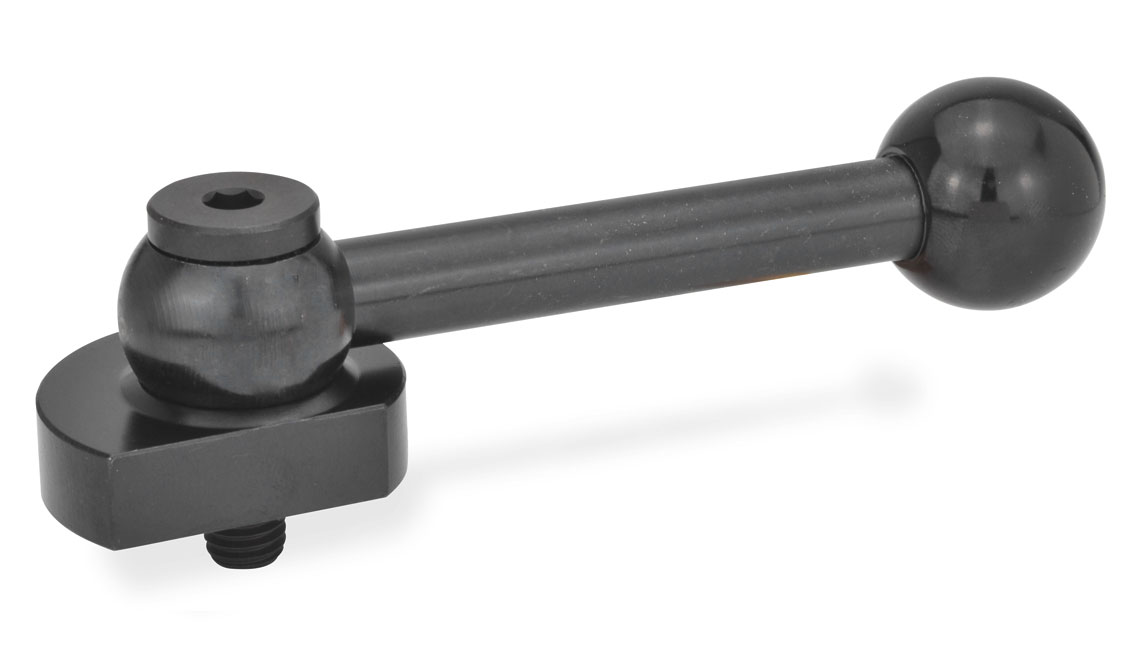

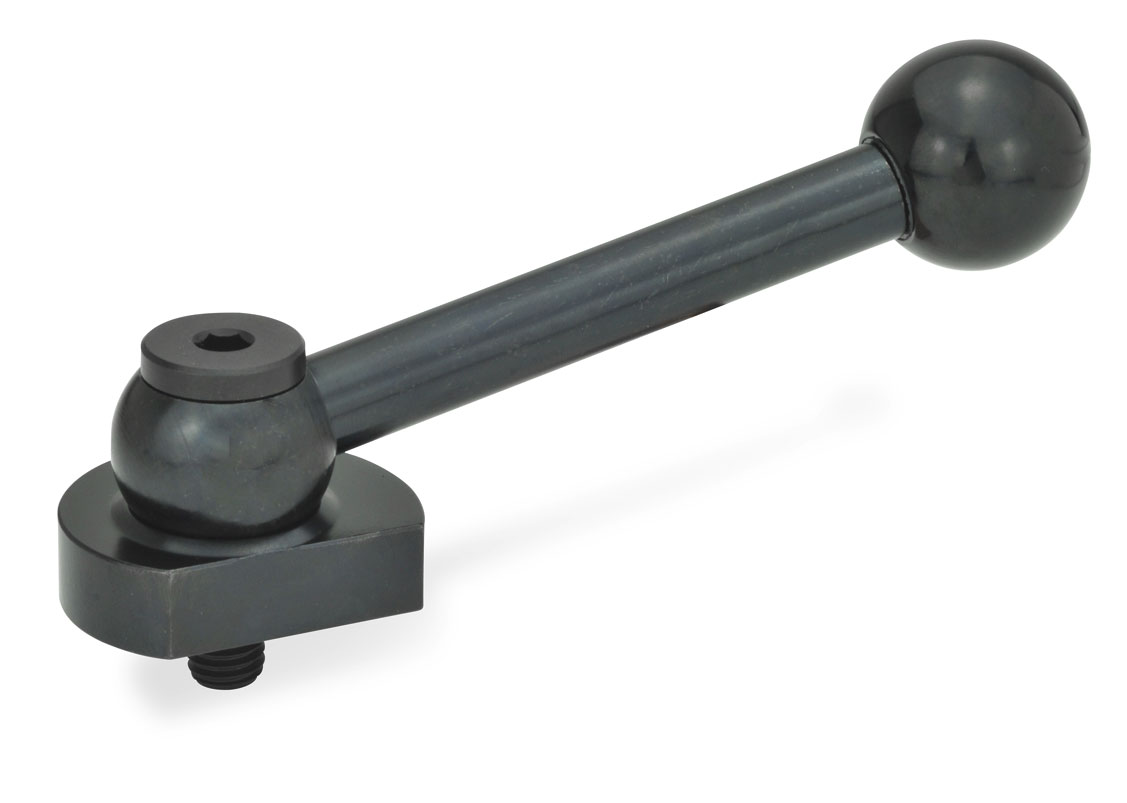

Form KV med arm och kula enligt DIN 319.

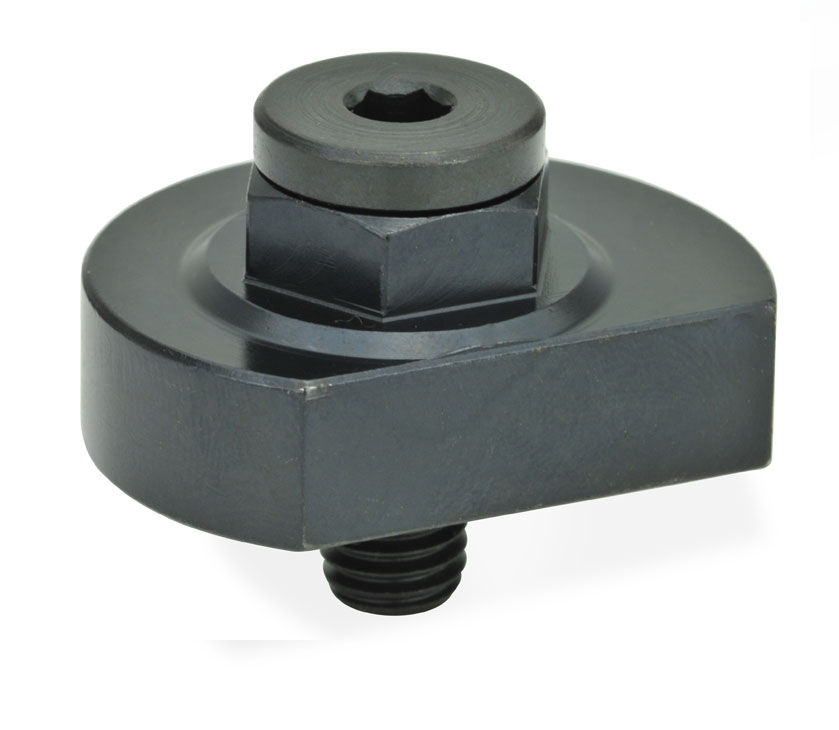

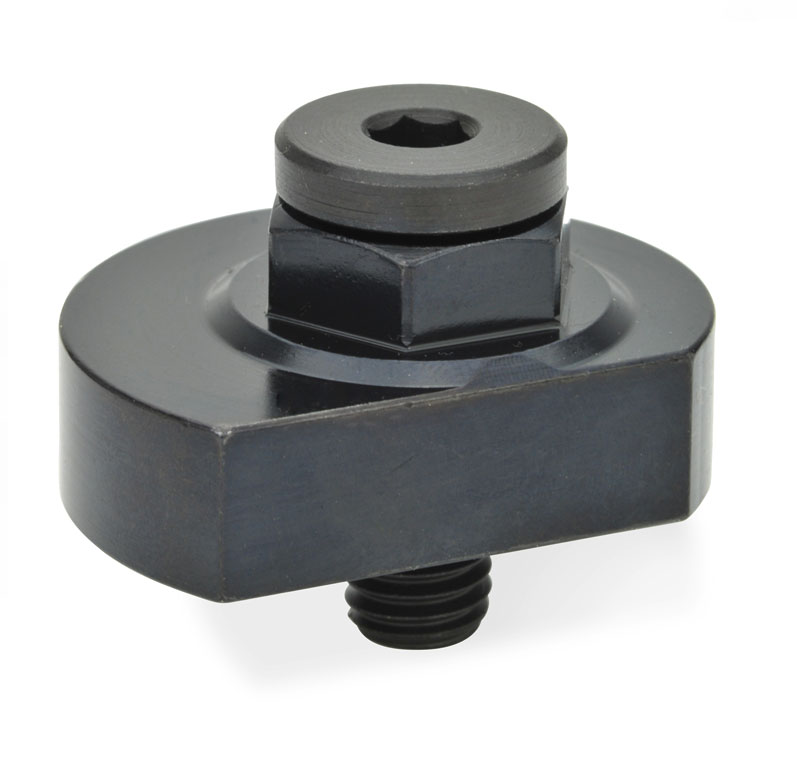

Form SK med sexkantsfattning.

Excenterdelen har en utvändig kuggkrans som passar i handtagets invändiga kuggkrans. Detta gör att spakens vinkel i förhållande till excenterdelen kan ändras, vilket görs genom att lossa på skruven, lyfta och ställa spaken i önskat läge och därefter dra åt skruven igen.

Beställningsexempel: GN918 KV 50-M10

Som ett alternativ erbjuder vi även excenterhandtag GN917

Ritning: excenterspännare
d1d2d3d4h1h2h3h4 ≈l1l2sw
50M 1028301234,524621110919
Art.nrBenämningKr/st ex.momsKr/st ink.moms
GN918 KV 50-M10Spännregel659,00 kr823,75 kr
...
...
GN918 SK 50-M10Spännregel452,00 kr565,00 kr
...
...

Scrolla i sidled för fler kolumner
