Koppling GN880.1 T med PVC-slang till oljedräneringsventil GN880
Koppling med PVC-slang till oljedräneringsventil GN880.
Kopplingen krävs vid användning av oljedräneringsventil GN 880. När kopplingen skruvas fast aktiveras ventilplattan i oljedräneringsventilen, vilket gör att oljan kan passera. Pluggen förhindrar att kvarvarande olja droppar ut efter avtappning.

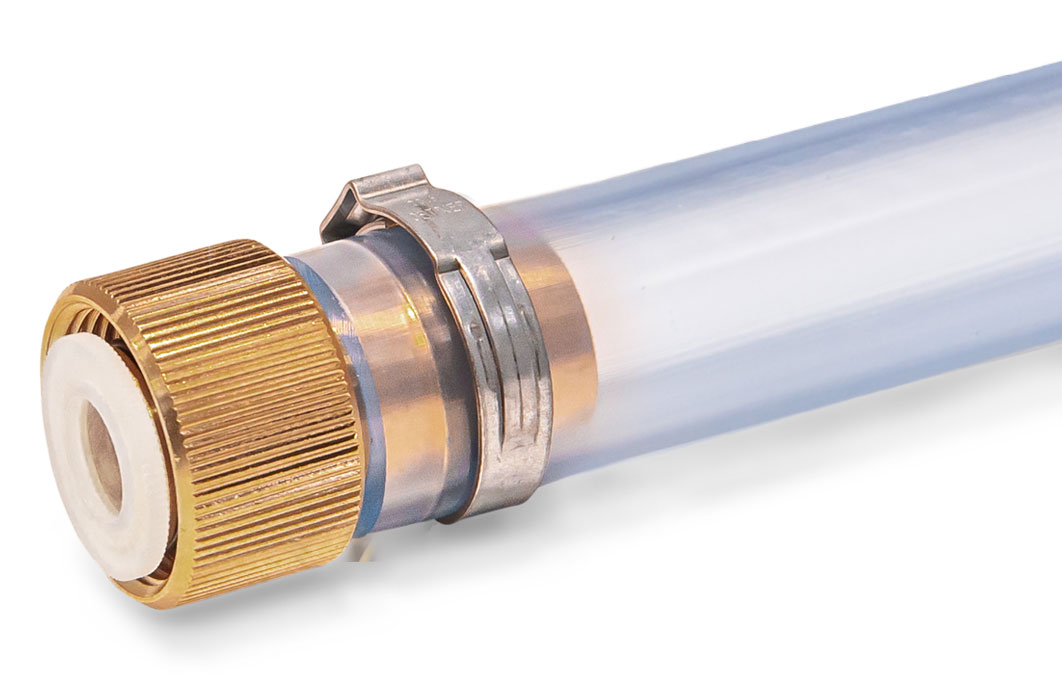

Typ A: rak.

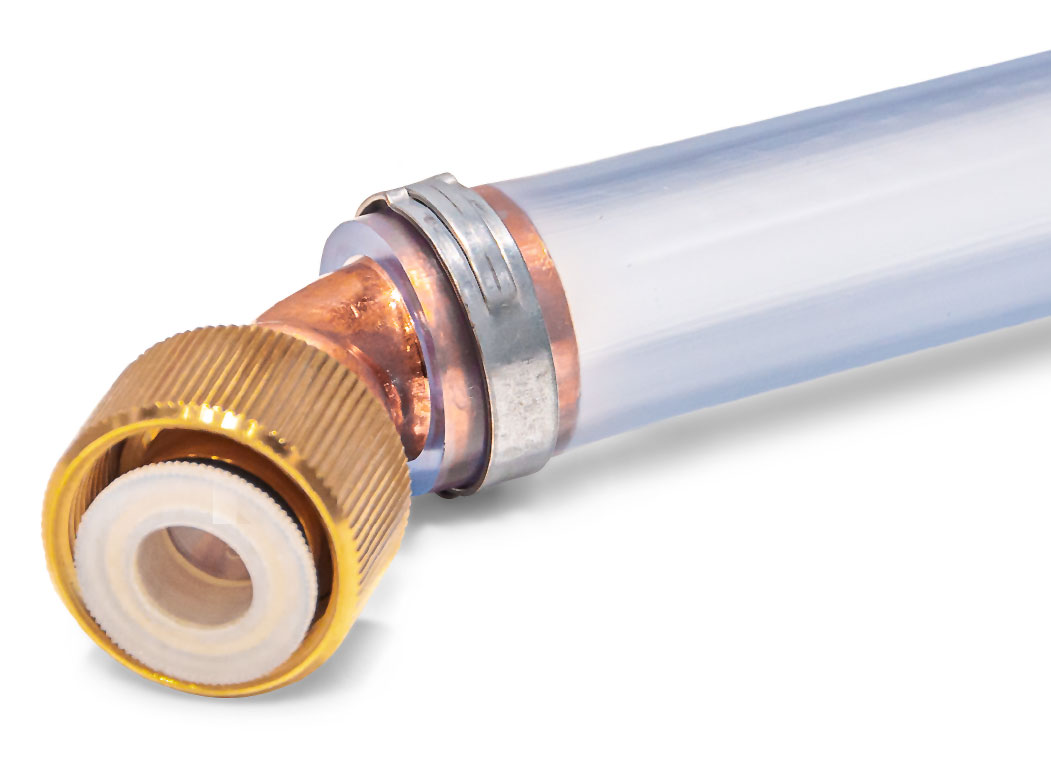

Typ B: 45°. Vinkel i koppar.

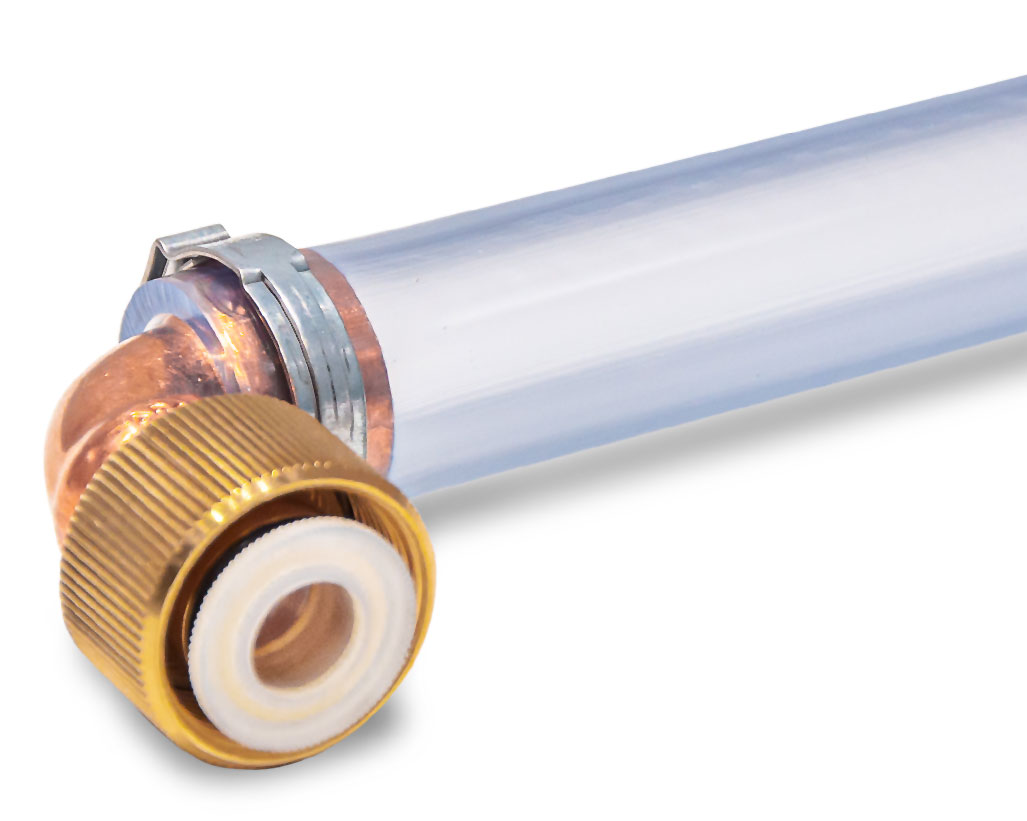

Typ C: 90°. Vinkel i koppar.
O-ring: NBR.
Slangklämma (typ B och C) i förzinkat stål.
Plugg: Polyetylen (PE-LD).
Slang i transparent PVC.
Beställningsexempel: GN880.1-26-A-1000-T
CAD-filer

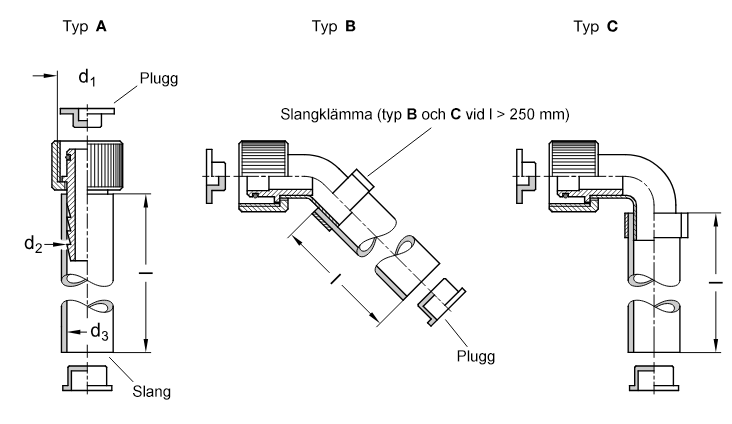

| Storlek | d1 (anslutningsgänga för GN880) | l (slanglängd) | d2 | d3 | d4 ≈ | ||
| 22 | M 22 x 1,5 | 250 | 500 | 1000 | 15 | 14 | 15,5 |
| 26 | M 26 x 1,5 | 250 | 500 | 1000 | 20 | 19 | 20 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN880.1-22-A-1000-T | Koppling med PVC-slang till GN880 | 235,00 kr | 293,75 kr | Kontakta oss för att beställa | ||
| GN880.1-22-A-250-T | Koppling med PVC-slang till GN880 | 198,00 kr | 247,50 kr | Kontakta oss för att beställa | ||
| GN880.1-22-A-500-T | Koppling med PVC-slang till GN880 | 208,00 kr | 260,00 kr | Kontakta oss för att beställa | ||
| GN880.1-22-B-1000-T | Koppling med PVC-slang till GN880 | 326,00 kr | 407,50 kr | Kontakta oss för att beställa | ||
| GN880.1-22-B-250-T | Koppling med PVC-slang till GN880 | 293,00 kr | 366,25 kr | Kontakta oss för att beställa | ||
| GN880.1-22-B-500-T | Koppling med PVC-slang till GN880 | 310,00 kr | 387,50 kr | Kontakta oss för att beställa | ||
| GN880.1-22-C-1000-T | Koppling med PVC-slang till GN880 | 326,00 kr | 407,50 kr | Kontakta oss för att beställa | ||
| GN880.1-22-C-250-T | Koppling med PVC-slang till GN880 | 290,00 kr | 362,50 kr | Kontakta oss för att beställa | ||
| GN880.1-22-C-500-T | Koppling med PVC-slang till GN880 | 307,00 kr | 383,75 kr | Kontakta oss för att beställa | ||
| GN880.1-26-A-1000-T | Koppling med PVC-slang till GN880 | 308,00 kr | 385,00 kr | Kontakta oss för att beställa | ||
| GN880.1-26-A-250-T | Koppling med PVC-slang till GN880 | 233,00 kr | 291,25 kr | Kontakta oss för att beställa | ||
| GN880.1-26-A-500-T | Koppling med PVC-slang till GN880 | 261,00 kr | 326,25 kr | Kontakta oss för att beställa | ||
| GN880.1-26-B-1000-T | Koppling med PVC-slang till GN880 | 387,00 kr | 483,75 kr | Kontakta oss för att beställa | ||
| GN880.1-26-B-250-T | Koppling med PVC-slang till GN880 | 315,00 kr | 393,75 kr | Kontakta oss för att beställa | ||
| GN880.1-26-B-500-T | Koppling med PVC-slang till GN880 | 342,00 kr | 427,50 kr | Kontakta oss för att beställa | ||
| GN880.1-26-C-1000-T | Koppling med PVC-slang till GN880 | 383,00 kr | 478,75 kr | Kontakta oss för att beställa | ||
| GN880.1-26-C-250-T | Koppling med PVC-slang till GN880 | 312,00 kr | 390,00 kr | Kontakta oss för att beställa | ||
| GN880.1-26-C-500-T | Koppling med PVC-slang till GN880 | 340,00 kr | 425,00 kr | Kontakta oss för att beställa | ||
