Kraftig förslutningsspännare GN852.3 i brunerat eller rostfritt stål med spärr
Kraftig förslutningsspännare i brunerat eller rostfritt stål med spärr.
Form T utan bygel, med hake. För skruvmontage.
Form T6 med bygel och hake. För skruvmontage.
Form TS utan bygel, med hake. För svetsmontage.
Form T6S med bygel och hake. För svetsmontage.
Beställningsexempel: GN852.3-1700-T6
CAD-filer

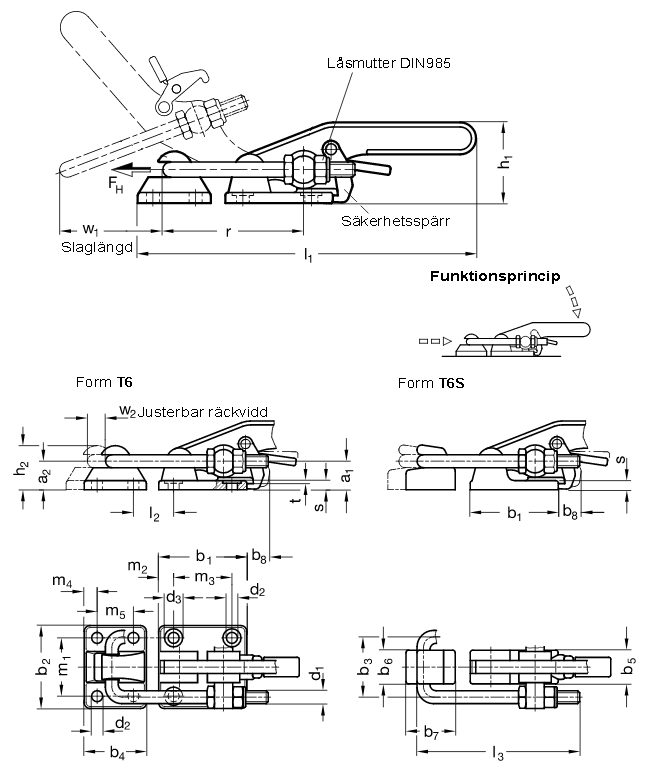

| Storlek | FH (N) | a1 | a2 | b1 | b2 | b3 | b4 | b5 | b6 | b7 | b8 | d1 | d2 | d3 | h1 ≈ | h2 |
| 1700 | 17000 | 22 | 21 | 68 | 64 | 46 | 48 | 28 | 26.5 | 38 | 17 | M 10 | 8.5 | 14 | 55 | 34.5 |
| 4000 | 40000 | 28 | 27 | 85 | 80 | 55 | 60 | 34 | 32 | 50 | 20 | M 12 | 10.5 | 16 | 68 | 42.5 |
| Storlek | l1 ≈ (form T6S / TS) | l1 ≈ (form T6 / T) | l2 min. | l3 ≈ | m1 | m2 | m3 | m4 | m5 | r ≈ (vid w2 = 0) | s | t | w1 | w2 ≈ | ||
| 1700 | 218 | 223 | 33 | 129 | 45 | 11.5 | 45 | 10 | 28 | 96 | 7 | 2 | 54 | 15 | ||
| 4000 | 266 | 271 | 30 | 151 | 57 | 14 | 57 | 12.5 | 35 | 107 | 9 | 2 | 62 | 25 |
| Art.nr | Benämning | Kr/st ex.moms |
|---|---|---|
| GN852.3-1700-T | Förslutningsspännare, säk.spärr | 1761.00 |
| GN852.3-1700-T6 | Förslutningsspännare, säk.spärr | 1827.00 |
| GN852.3-1700-T6-NI | Förslutningsspännare, säk.spärr, rfr | 2891.00 |
| GN852.3-1700-T6S | Förslutningsspännare, säk.spärr | 1663.00 |
| GN852.3-1700-T6S-NI | Förslutningsspännare, säk.spärr, rfr | 2810.00 |
| GN852.3-1700-T-NI | Förslutningsspännare, säk.spärr, rfr | 2780.00 |
| GN852.3-1700-TS | Förslutningsspännare, säk.spärr | 1597.00 |
| GN852.3-1700-TS-NI | Förslutningsspännare, säk.spärr, rfr | 2756.00 |
| GN852.3-2800-T | Förslutningsspännare, säk.spärr | 2065.00 |
| GN852.3-2800-T6 | Förslutningsspännare, säk.spärr | 2159.00 |
| GN852.3-2800-T6-NI | Förslutningsspännare, säk.spärr, rfr | 4342.00 |
| GN852.3-2800-T6S | Förslutningsspännare, säk.spärr | 1977.00 |
| GN852.3-2800-T6S-NI | Förslutningsspännare, säk.spärr, rfr | 4241.00 |
| GN852.3-2800-T-NI | Förslutningsspännare, säk.spärr, rfr | 4228.00 |
| GN852.3-2800-TS | Förslutningsspännare, säk.spärr | 1883.00 |
| GN852.3-2800-TS-NI | Förslutningsspännare, säk.spärr, rfr | 4138.00 |
