Tryckspännare GN844
Tryckspännare med fästplatta i mässing (storlek 70) eller stål (storlek 160).
Spak och tapp i förzinkat stål.
Grepp i termoplast.

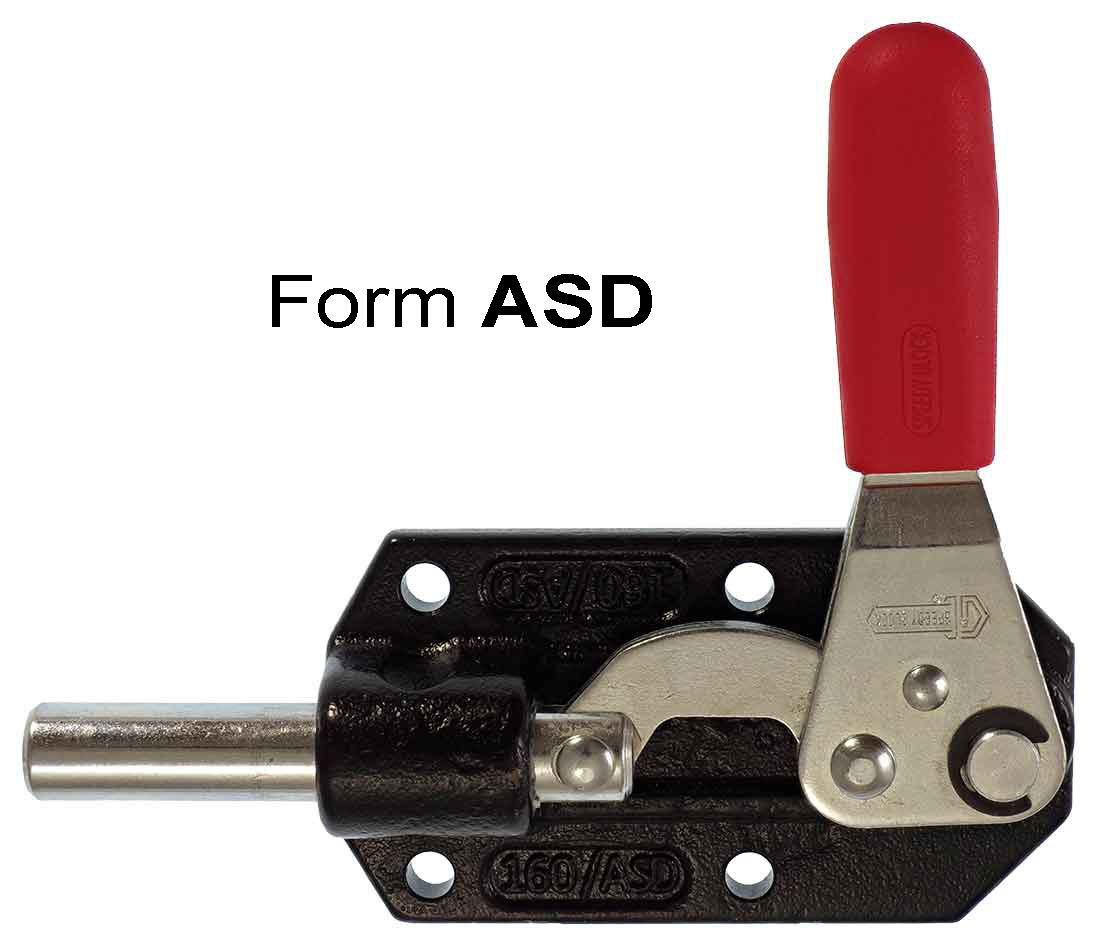

Form ASD: höger.

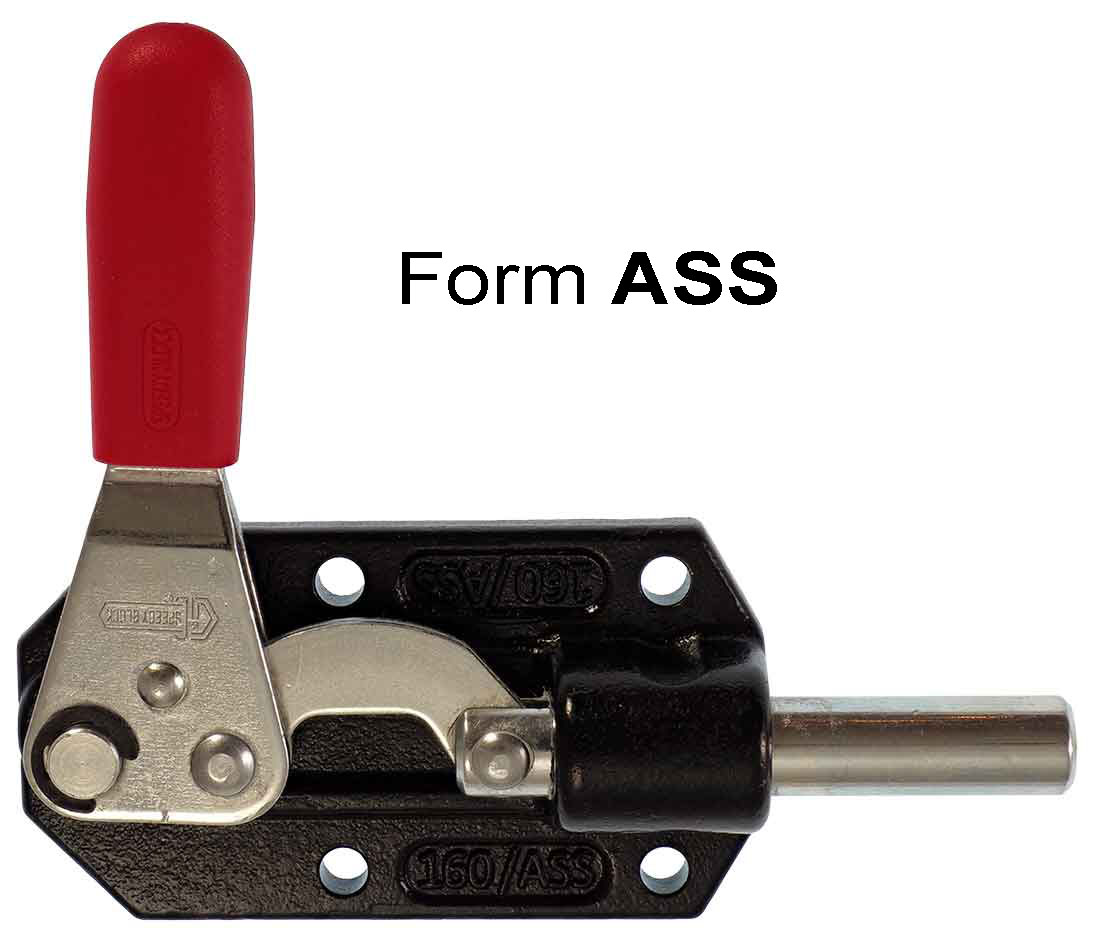

Form ASS: vänster
Se förklarande foton till vänster.
Beställningsexempel: GN844 ASD 160
CAD-filer
| Storlek | FH in N | a | b | d1 | d2 | d3 | h1 ≈ | h2 | l1 ≈ |
| 70 | 900 | 12 | 19.5 | 8.5 | M 6 | 4.3 | 49 | 36 | 86 |
| 160 | 1300 | 15 | 25 | 11 | M 6 | 5.5 | 79 | 46 | 117 |
| 550 | 4500 | 20 | 32 | 14 | M 8 | 7 | 113 | 55 | 165 |
| Storlek | l2 ≈ | l3 ≈ | m1 | m2 | m3 | m4 | s | t | w |
| 70 | 77 | 22 | 26 | 26 | 13 | 6 | 12 | 20 | |
| 160 | 107 | 32 | 36.5 | 33.5 | 11.5 | 7 | 12 | 30 | |
| 550 | 153 | 42 | 35 | 41 | 15 | 41 | 7 | 16 | 42 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | ||
|---|---|---|---|---|---|
| GN844 ASD 70 | Tryckspännare, höger | 489,00 kr | 611,25 kr | ||
| GN844 ASD 160 | Tryckspännare, höger | 577,00 kr | 721,25 kr | ||
| GN844 ASD 550 | Tryckspännare, höger | 984,00 kr | 1 230,00 kr | ||
| GN844 ASS 70 | Tryckspännare, vänster | 485,00 kr | 606,25 kr | ||
| GN844 ASS 160 | Tryckspännare, vänster | 577,00 kr | 721,25 kr | ||
| GN844 ASS 550 | Tryckspännare, vänster | 984,00 kr | 1 230,00 kr |
Scrolla i sidled för fler kolumner
