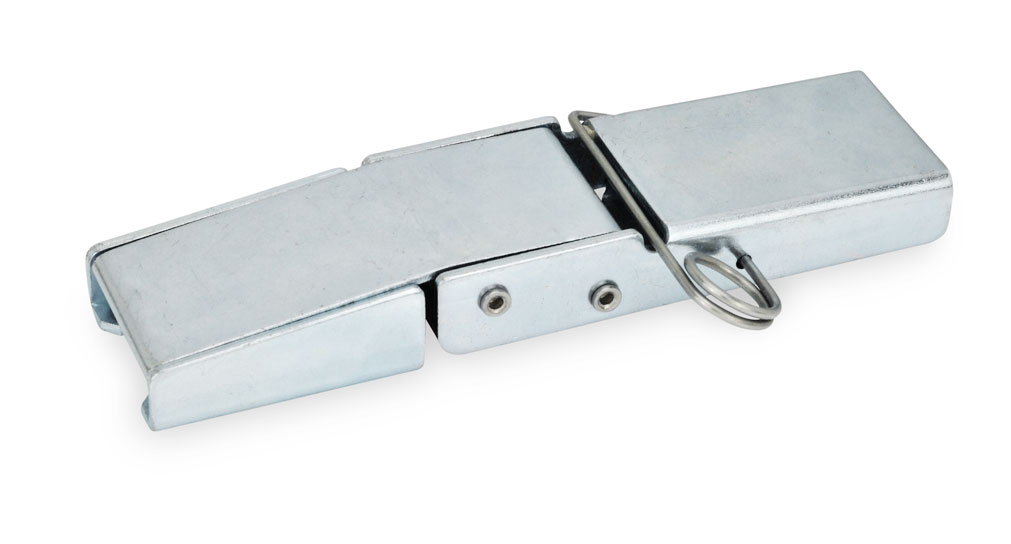

Enhandsmanövrerat excenterlås GN8330 i förzinkat eller rostfritt stål
Enhandsmanövrerat excenterlås i förzinkat eller rostfritt stål.

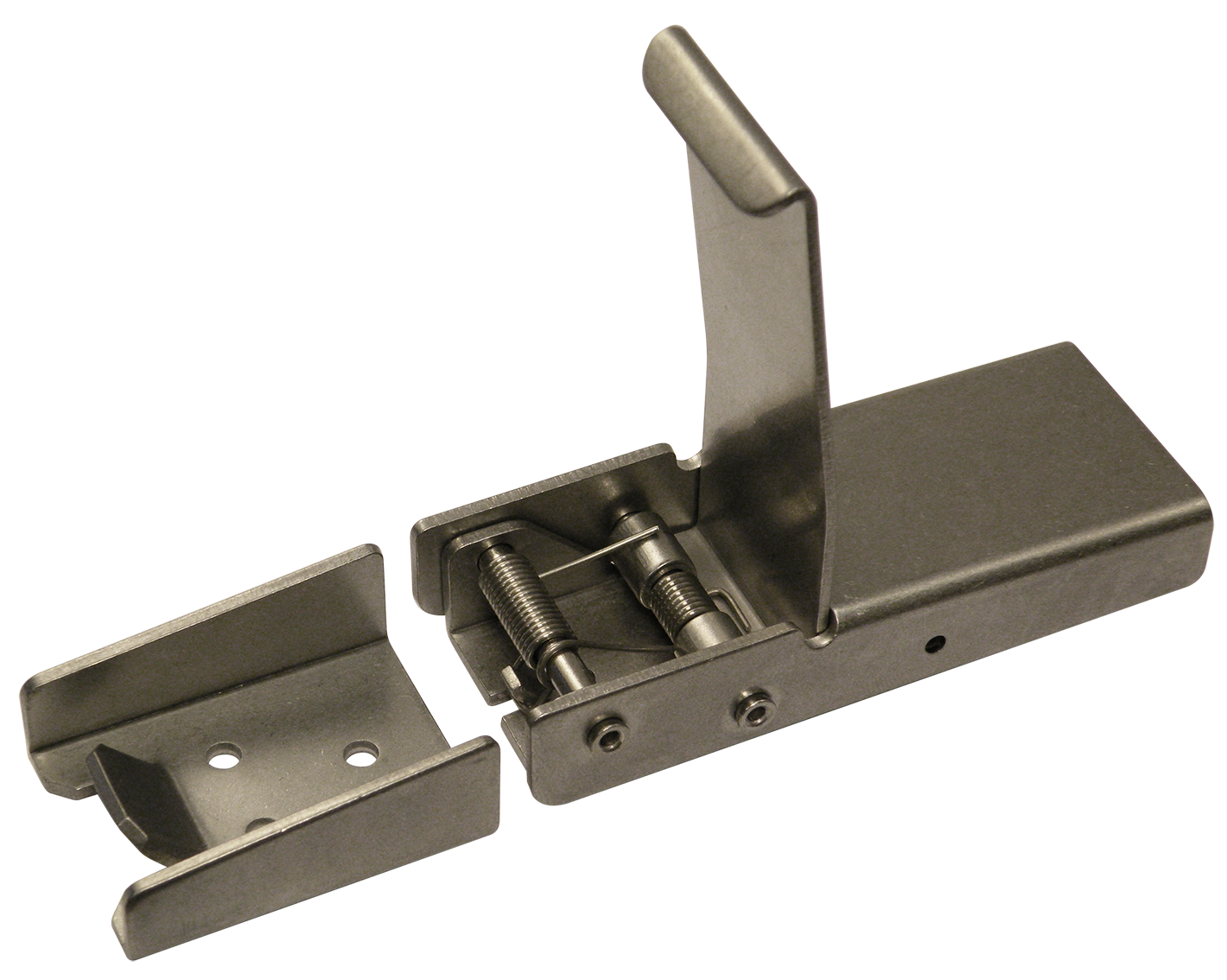

De inbyggda fjädrarna gör att excenterlåset enkelt kan manövreras med en hand eftersom bygeln, tack vare fjädrarna, lyfts automatiskt när man frikopplar excenterlåset.
Excenterlåset levereras med passande hake enligt ritning nedan.
Passande låspinne i rostfritt stål kan levereras om så önskas (tillval).
Beställningsexempel: GN8330-20-NI-A
Beställningsexempel, passande låspinne: GN8330.1-11
CAD-filer
| b1 | FH \[N\] max\* | b2 | d1 | d2 | h | l1 ≈ | l2 | l3 | l4 | m1 | m2 | m3 | m4 | m5 | m6 | w ≈ |
| 15 | 100 | 9,5 | 3,4 | 1,4 | 8 | 53 | 25 | 17 | 31,5 | 9,5 | 13,5 +0,3 | 6,2 | \- | 8,5 | 3 | 11 |
| 20 | 300 | 13 | 3,4 | 1,8 | 10 | 76 | 34 | 25 | 44 | 8 | 29 +0,5 | 8 | \- | 22 | 4 | 9 |
| 29 | 600 | 20 | 4,2 | 2,5 | 15 | 111 | 56 | 35 | 67 | 20 | 38,8 +0,5 | 13 | \- | 28 | 7 | 11 |
| 40 | 1200 | 29 | 4,2 | 3 | 20 | 152 | 80 | 49 | 89 | 32 | 57,3 +0,5 | 16 | 14 | 40 | 11 | 19 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | Mängdrabatt | |||
|---|---|---|---|---|---|---|---|
| -10% | -20% | ||||||
| GN8330-15-ST-A | Excenterlås | 80,30 kr | 100,38 kr | 20 st | 100 st | ||
| GN8330-20-ST-A | Excenterlås | 112,90 kr | 141,13 kr | 20 st | 100 st | ||
| GN8330-29-ST-A | Excenterlås | 220,50 kr | 275,63 kr | 20 st | 100 st | ||
| GN8330-40-ST-A | Excenterlås | 347,90 kr | 434,88 kr | 20 st | 100 st | ||
| GN8330-15-NI-A | Excenterlås,rostfritt | 147,80 kr | 184,75 kr | 20 st | 100 st | ||
| GN8330-20-NI-A | Excenterlås,rostfritt | 199,00 kr | 248,75 kr | 20 st | 100 st | ||
| GN8330-29-NI-A | Excenterlås,rostfritt | 413,00 kr | 516,25 kr | 20 st | 100 st | ||
| GN8330-40-NI-A | Excenterlås,rostfritt | 619,00 kr | 773,75 kr | 20 st | 100 st | ||
| GN8330.1-9 | Låsbygel, rostfri | 14,80 kr | 18,50 kr | 20 st | 100 st | ||
| GN8330.1-11 | Låsbygel, rostfri | 14,80 kr | 18,50 kr | 20 st | 100 st | ||
| GN8330.1-13 | Låsbygel, rostfri | 17,80 kr | 22,25 kr | 20 st | 100 st | ||
| GN8330.1-15 | Låsbygel, rostfri | 17,80 kr | 22,25 kr | 20 st | 100 st | ||
Scrolla i sidled för fler kolumner
