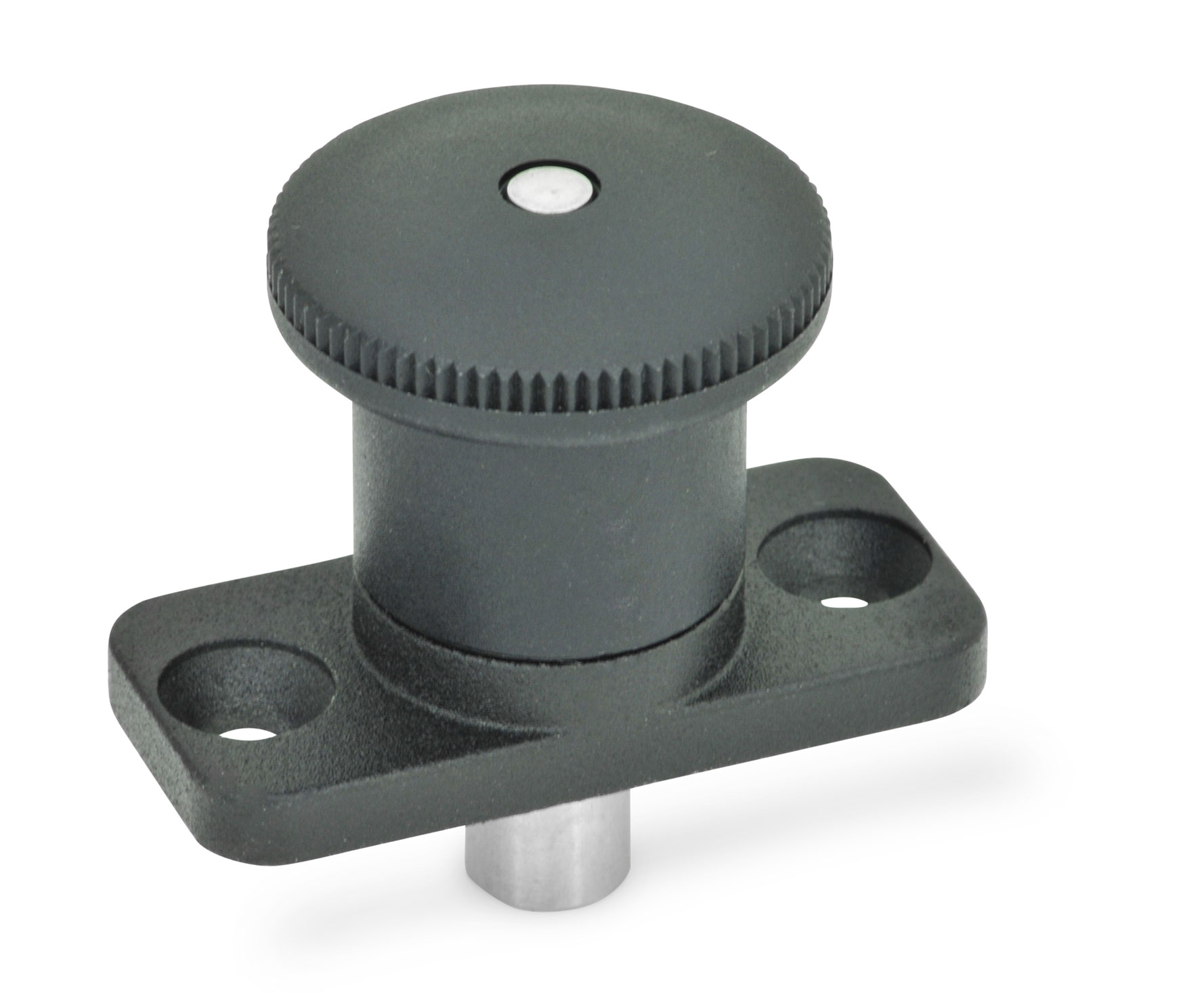

Liten inställningsbult GN822.8 B i zinktryckgods med skruvfäste
Liten inställningsbult i pulverlackerat zinktryckgods med skruvfäste.
Stift och fjäder i rostfritt stål.
Knopp i termoplast.
Beställningsexempel: GN822.8-4-5-B
CAD-filer

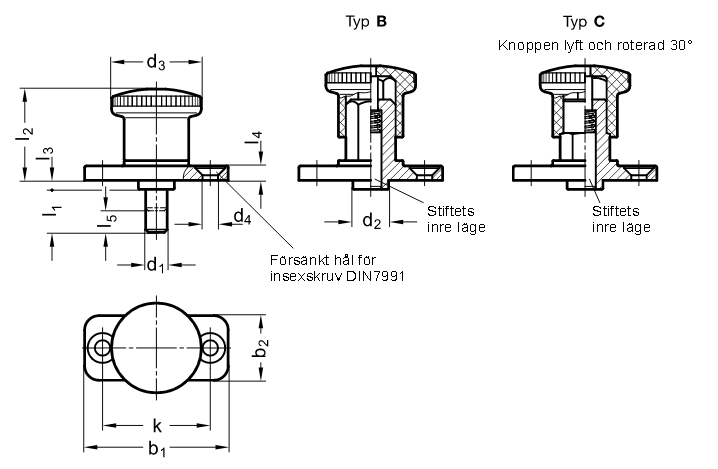

| d1 | l1 | b1 | b2 | d2 -0.15 | d3 | d4 | k | l2 | l3 | l4 | l5 slaglängd | Fjäderkraft (N) ≈ | ||
| Stift h9 | Tappens yttre ändläge | Tappens inre ändläge | ||||||||||||
| Hål +0.03/+0.08 | ||||||||||||||
| 4 | 5 | 10 | 35 | 15 | 8 | 21 | 4,3 | 25 | 20,5 | 2 | 4 | 5 | 4 | 12 |
| 5 | 6 | 12 | 40 | 18 | 10 | 25 | 4,3 | 30 | 25,5 | 2,5 | 4 | 6 | 6 | 16 |
| 6 | 6 | 12 | 40 | 18 | 10 | 25 | 4,3 | 30 | 25,5 | 2,5 | 4 | 6 | 6 | 16 |
| 8 | 10 | 20 | 50 | 23 | 14 | 33 | 5,3 | 38 | 35 | 2,5 | 5 | 10 | 11 | 35 |
| 10 | 10 | 20 | 50 | 23 | 14 | 33 | 5,3 | 38 | 35 | 2,5 | 5 | 10 | 11 | 35 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | Mängdrabatt | ||||
|---|---|---|---|---|---|---|---|---|
| -10% | -20% | |||||||
| GN822.8-10-10-B | Liten inställningsbult, skruvfäste | 118,00 kr | 147,50 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN822.8-10-20-B | Liten inställningsbult, skruvfäste | 128,00 kr | 160,00 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN822.8-4-10-B | Liten inställningsbult, skruvfäste | 77,50 kr | 96,88 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN822.8-4-5-B | Liten inställningsbult, skruvfäste | 75,40 kr | 94,25 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN822.8-5-12-B | Liten inställningsbult, skruvfäste | 82,30 kr | 102,88 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN822.8-5-6-B | Liten inställningsbult, skruvfäste | 82,90 kr | 103,63 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN822.8-6-12-B | Liten inställningsbult, skruvfäste | 85,40 kr | 106,75 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN822.8-6-6-B | Liten inställningsbult, skruvfäste | 82,30 kr | 102,88 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN822.8-8-10-B | Liten inställningsbult, skruvfäste | 121,00 kr | 151,25 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN822.8-8-20-B | Liten inställningsbult, skruvfäste | 127,00 kr | 158,75 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
