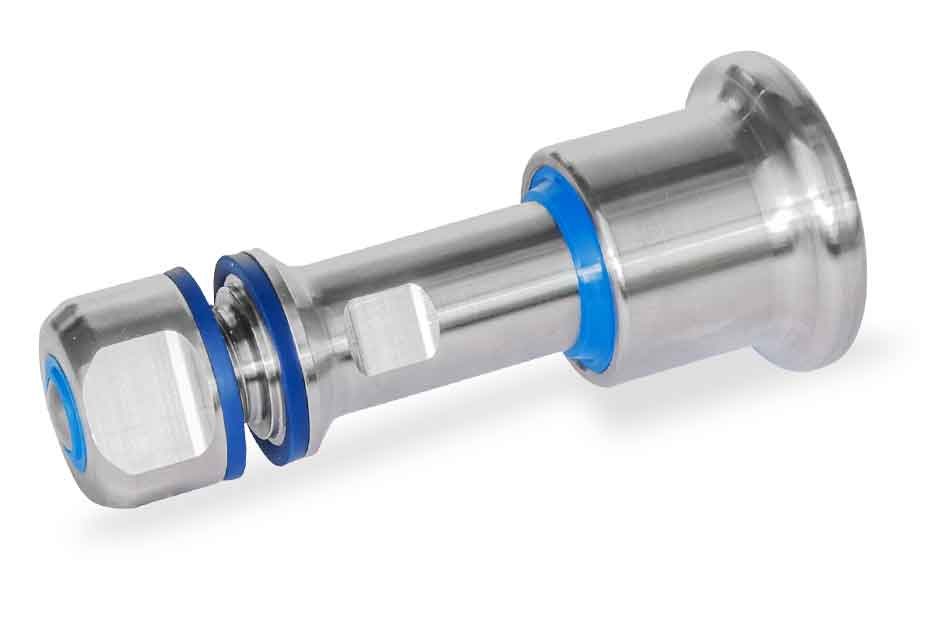

Rostfri, syrafast inställningsbult GN8170 VH i hygienutförande
Rostfri, syrafast inställningsbult, lämpad för exempelvis livsmedelsindustrin, läkemedelsindustrin m.m.
Dubbelsidig tätning (tätning på båda sidor av infästningshålet).
Tätningsring på båda sidor av monteringshålet: hydrerat nitrilgummi (HNBR).
Tätning vid knoppen och tappen: termoplastisk polyuretan (TPU).
Temperaturtålighet: -25...+110°.
Typ B: ej låsbar.
Typ C: låsbar genom att lyfta och rotera knoppen 90°.
Beställningsexempel: GN8170-8-B-VH-H
CAD-filer

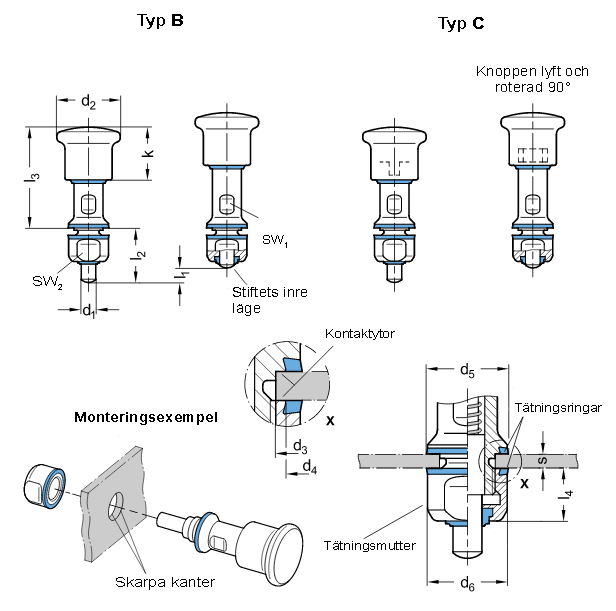

| d1 Tapp: f8, Hål: H8 | d2 | d3 -0,1 | d4 | d5 | d6 | l1 | l2 | l3 | l4 | k | s min. | s max. | sw1 | sw2 |
| 6 | 35 | 16 | 18 | 22.8 | 22 | 6 | 27.5 | 50.5 | 14.5 | 29 | 1.5 | 4 | 14 | 18 |
| 8 | 35 | 16 | 18 | 22.8 | 22 | 8 | 29.5 | 55.5 | 14.5 | 29 | 1.5 | 4 | 14 | 18 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN8170-6-B-VH-H | Inst.bult, rfr, hygiendesign | 913,00 kr | 1 141,25 kr | |||
| GN8170-8-B-VH-H | Inst.bult, rfr, hygiendesign | 971,00 kr | 1 213,75 kr | |||
| GN8170-6-C-VH-H | Inst.bult, rfr, låsbar, hygiendesign | 1 041,00 kr | 1 301,25 kr | |||
| GN8170-8-C-VH-H | Inst.bult, rfr, låsbar, hygiendesign | 1 095,00 kr | 1 368,75 kr | |||
Scrolla i sidled för fler kolumner
