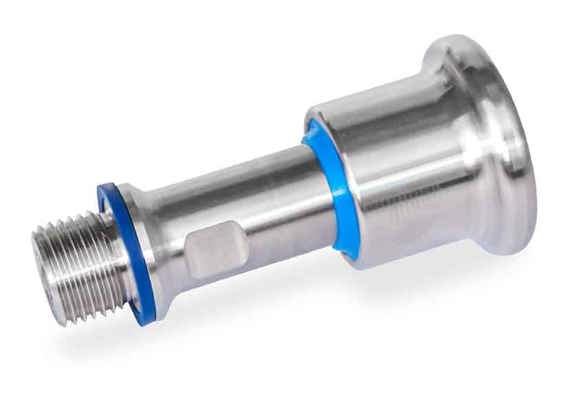

Rostfri, syrafast inställningsbult GN8170 FH i hygienutförande

Rostfri, syrafast inställningsbult, lämpad för exempelvis livsmedelsindustrin, läkemedelsindustrin m.m.
Enkelsidig tätning.
Tätningsring vid gängan: hydrerat nitrilgummi (HNBR).
Tätning vid knoppen: termoplastisk polyuretan (TPU).
Temperaturtålighet: -25...+110°.

Typ B: ej låsbar.
Typ C: låsbar genom att lyfta och rotera knoppen 90°.

Beställningsexempel: GN8170-8-B-FH-H

CAD-filer

Ritning, GN8170 FH
d1 Tapp: f8, Hål: H8d2 d3d4d5l1l2l3ksw
635M 12 x 1,51822.861249.82914
835M 16 x 1,51822.881254.32914
Art.nrBenämningKr/st ex.moms
GN8170-6-B-FH-HInst.bult, rfr, hygiendesign702.00
GN8170-8-B-FH-HInst.bult, rfr, hygiendesign736.00
GN8170-6-C-FH-HInst.bult, rfr, låsbar, hygiendesign812.00
GN8170-8-C-FH-HInst.bult, rfr, låsbar, hygiendesign852.00
