Inställningsbult GN817.2 B i brunerat eller rostfritt stål med lång knopp
Inställningsbult i brunerat eller rostfritt stål med lång knopp i termoplast.

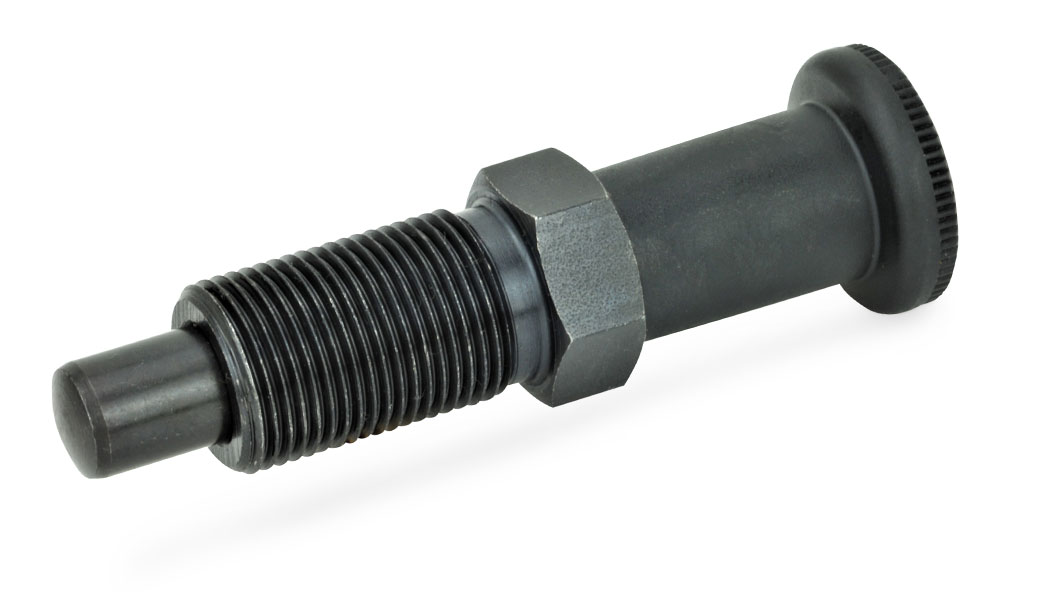

Typ B: brunerad.

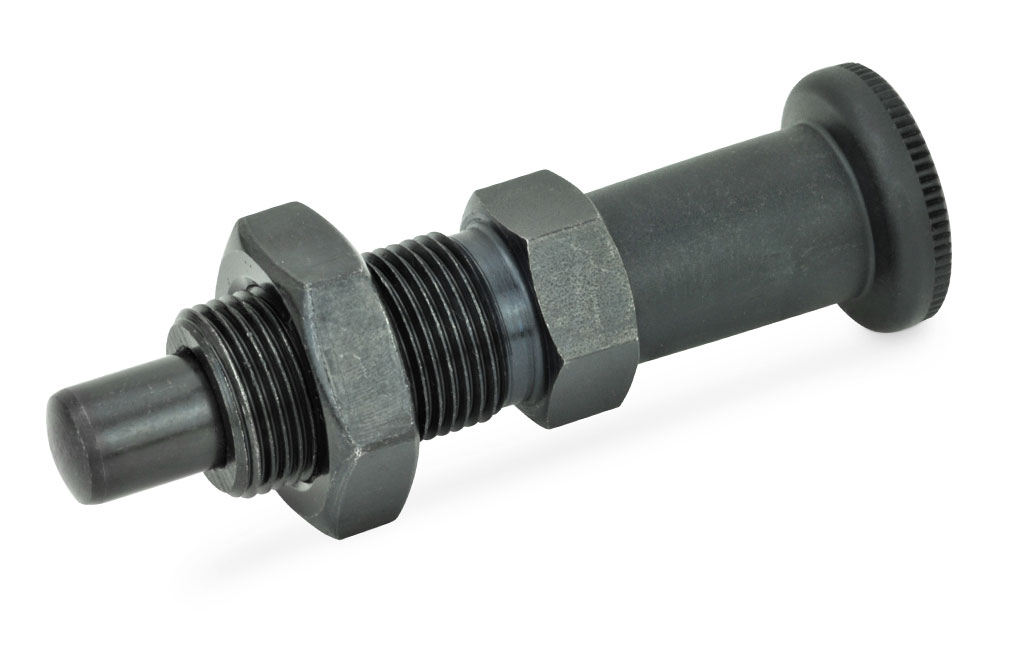

Typ BK: brunerad med kontermutter.

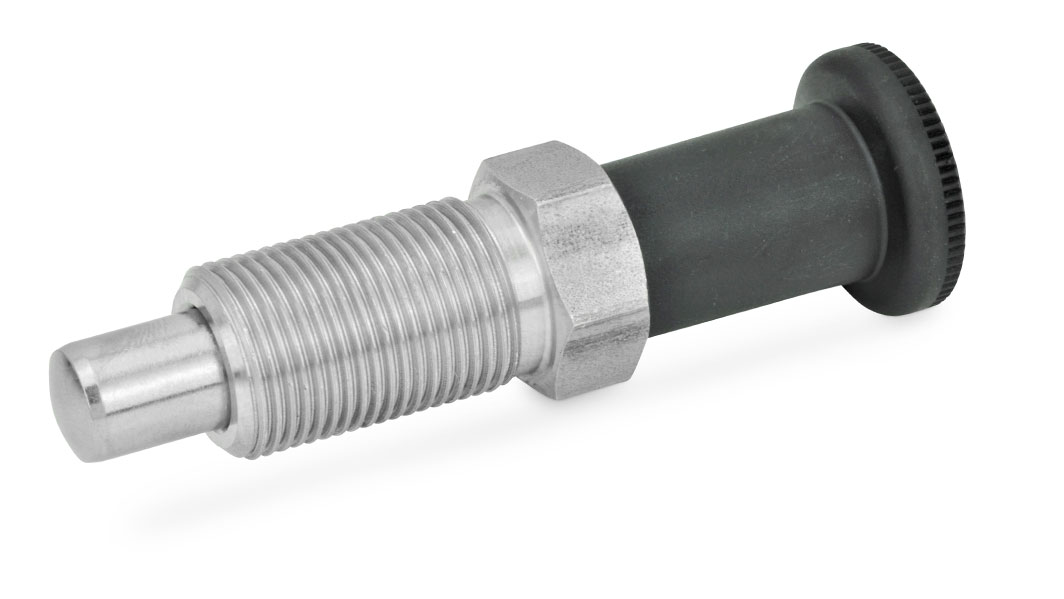

Typ B-NI: rostfri.

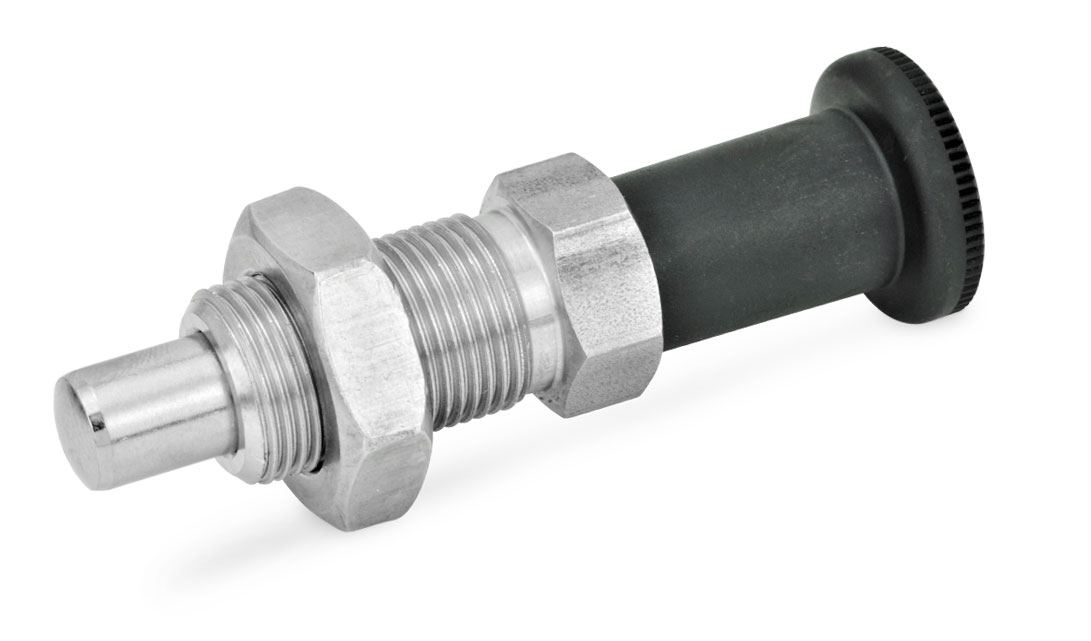

Typ BK-NI: rostfri med kontermutter.
Beställningsexempel: GN817.2-12-15-BK
CAD-filer

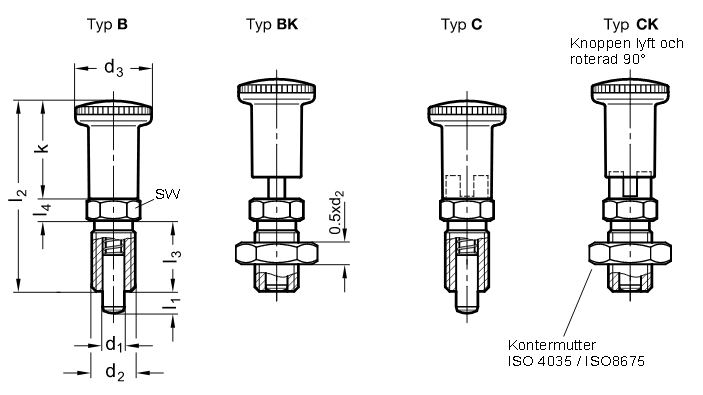

| d1 | l1 min. | d2 | d3 | k | l2 | l3 | l4 | sw | Fjäderkraft (N) ≈ | |
| Tapp -0.02 / -0.05 | Tappens yttre ändläge | Tappens inre ändläge | ||||||||
| Hål H7 | ||||||||||
| 4 | 4 | M 8 x 1 | 16 | 21 | 42 | 16 | 5 | 10 | 4,5 | 12 |
| 4 | 6 | M 8 x 1 | 16 | 21 | 42 | 16 | 5 | 10 | 4 | 12,5 |
| 5 | 5 | M 10 x 1 | 19 | 24 | 48 | 18 | 6 | 12 | 5 | 15 |
| 5 | 8 | M 10 x 1 | 19 | 24 | 48 | 18 | 6 | 12 | 5 | 18 |
| 6 | 6 | M 12 x 1,5 | 23 | 30 | 58 | 22 | 6 | 14 | 6,5 | 19 |
| 6 | 9 | M 12 x 1,5 | 23 | 30 | 58 | 22 | 6 | 14 | 6 | 25 |
| 8 | 8 | M 16 x 1,5 | 28 | 36 | 70 | 26 | 8 | 17 | 8,5 | 26 |
| 8 | 12 | M 16 x 1,5 | 28 | 36 | 70 | 26 | 8 | 17 | 8,5 | 28 |
| 10 | 12 | M 16 x 1,5 | 28 | 36 | 70 | 26 | 8 | 17 | 9,5 | 38 |
| 12 | 15 | M 20 x 1,5 | 28 | 36 | 79 | 33 | 10 | 22 | 11,5 | 40 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | Mängdrabatt | ||||
|---|---|---|---|---|---|---|---|---|
| -10% | -20% | |||||||
| GN817.2-10-12-B | Inställningsbult med lång knopp | 138,00 kr | 172,50 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-10-12-BK | Inställningsbult med lång knopp | 144,00 kr | 180,00 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-10-12-BK-NI | Inställningsbult med lång knopp, rostfri | 251,00 kr | 313,75 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-10-12-B-NI | Inställningsbult med lång knopp, rostfri | 238,00 kr | 297,50 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-12-15-B | Inställningsbult med lång knopp | 178,00 kr | 222,50 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-12-15-BK | Inställningsbult med lång knopp | 189,50 kr | 236,88 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-12-15-BK-NI | Inställningsbult med lång knopp, rostfri | 360,00 kr | 450,00 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-12-15-B-NI | Inställningsbult med lång knopp, rostfri | 332,00 kr | 415,00 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-4-4-B | Inställningsbult med lång knopp | 94,70 kr | 118,38 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-4-4-BK | Inställningsbult med lång knopp | 97,10 kr | 121,38 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-4-4-BK-NI | Inställningsbult med lång knopp, rostfri | 142,00 kr | 177,50 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-4-4-B-NI | Inställningsbult med lång knopp, rostfri | 138,00 kr | 172,50 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-4-6-B | Inställningsbult med lång knopp | 93,50 kr | 116,88 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-4-6-BK | Inställningsbult med lång knopp | 95,90 kr | 119,88 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-4-6-BK-NI | Inställningsbult med lång knopp, rostfri | 137,50 kr | 171,88 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-4-6-B-NI | Inställningsbult med lång knopp, rostfri | 133,50 kr | 166,88 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-5-5-B | Inställningsbult med lång knopp | 98,00 kr | 122,50 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-5-5-BK | Inställningsbult med lång knopp | 101,50 kr | 126,88 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-5-5-BK-NI | Inställningsbult med lång knopp, rostfri | 162,00 kr | 202,50 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-5-5-B-NI | Inställningsbult med lång knopp, rostfri | 154,50 kr | 193,13 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-5-8-B | Inställningsbult med lång knopp | 98,30 kr | 122,88 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-5-8-BK | Inställningsbult med lång knopp | 101,50 kr | 126,88 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-5-8-BK-NI | Inställningsbult med lång knopp, rostfri | 156,50 kr | 195,63 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-5-8-B-NI | Inställningsbult med lång knopp, rostfri | 149,00 kr | 186,25 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-6-6-B | Inställningsbult med lång knopp | 103,00 kr | 128,75 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-6-6-BK | Inställningsbult med lång knopp | 107,00 kr | 133,75 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-6-6-BK-NI | Inställningsbult med lång knopp, rostfri | 189,50 kr | 236,88 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-6-6-B-NI | Inställningsbult med lång knopp, rostfri | 180,50 kr | 225,63 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-6-9-B | Inställningsbult med lång knopp | 104,50 kr | 130,63 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-6-9-BK | Inställningsbult med lång knopp | 108,00 kr | 135,00 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-6-9-BK-NI | Inställningsbult med lång knopp, rostfri | 209,00 kr | 261,25 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-6-9-B-NI | Inställningsbult med lång knopp, rostfri | 201,00 kr | 251,25 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-8-12-B | Inställningsbult med lång knopp | 129,00 kr | 161,25 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-8-12-BK | Inställningsbult med lång knopp | 135,00 kr | 168,75 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-8-12-BK-NI | Inställningsbult med lång knopp, rostfri | 246,00 kr | 307,50 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-8-12-B-NI | Inställningsbult med lång knopp, rostfri | 233,00 kr | 291,25 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-8-8-B | Inställningsbult med lång knopp | 131,00 kr | 163,75 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-8-8-BK | Inställningsbult med lång knopp | 137,00 kr | 171,25 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-8-8-BK-NI | Inställningsbult med lång knopp, rostfri | 244,00 kr | 305,00 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN817.2-8-8-B-NI | Inställningsbult med lång knopp, rostfri | 231,00 kr | 288,75 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
