Vertikalspännare GN810.3 U med förlängd spännarm
Vertikalspännare i förzinkat stål med spärr och förlängd spännarm.
Handtaget är låst i sina båda ytterlägen.
Grepp i oljeresistent plast.
Form UL med två brickor.
Form ULC med två brickor och passande tryckskruv med anliggningsyta i gummi.
Beställningsexempel: GN810.3-130-ULC
CAD-filer

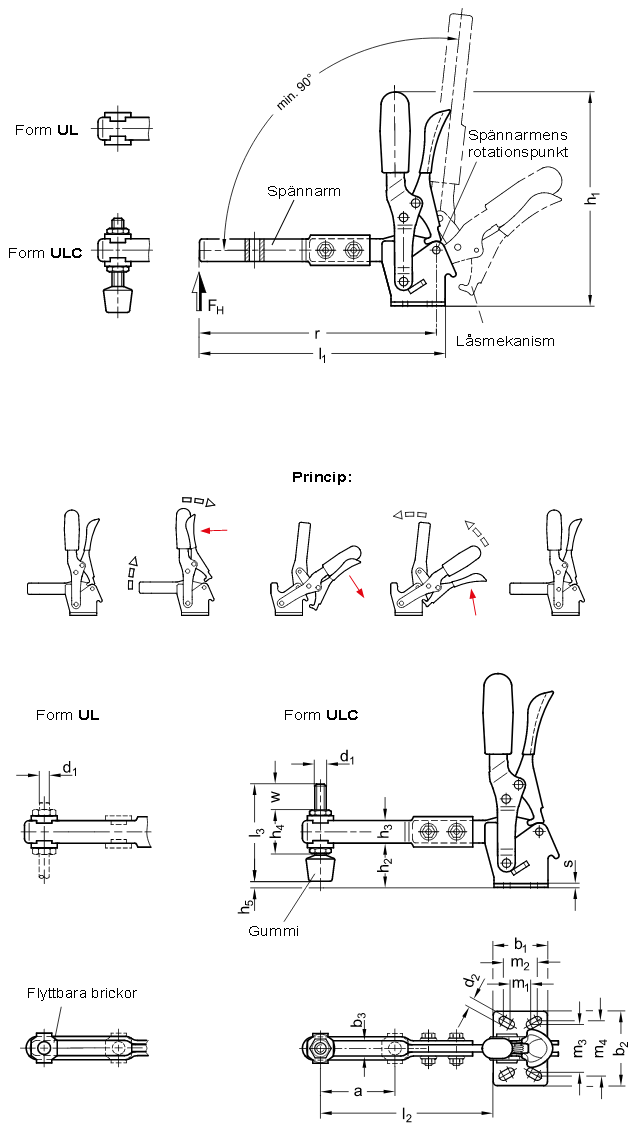

| Storlek | FH (N) | a ≈ | b1 | b2 | b3 | d1 | d2 ≈ | h1 ≈ | h2 | h3 | h4 | h5 max. |
| 130 | 500 | 67.5 | 35 | 42 | 6.3 | M 6 | 5.5 | 142 | 28 | 16 | 25.5 | 11.3 |
| 230 | 1000 | 71.5 | 43 | 45 | 8.2 | M 8 | 6.5 | 168 | 33.5 | 18 | 30 | 9.5 |
| Storlek | l1 ≈ | l2 ≈ | l3 | m1 | m2 | m3 | m4 | r ≈ | s | w | ||
| 130 | 164 | 121 | 55 | 12.5 | 19 | 27 | 29 | 158 | 2.5 | 17.5 | ||
| 230 | 198 | 145.5 | 68 | 19.5 | 19.5 | 32 | 32 | 191 | 3 | 20 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN810.3-130-UL | Vertikalspännare m. spärr, förlängd | 985,00 kr | 1 231,25 kr | Kontakta oss för att beställa | ||
| GN810.3-130-ULC | Vertikalspännare m. spärr, förlängd | 973,00 kr | 1 216,25 kr | Kontakta oss för att beställa | ||
| GN810.3-230-UL | Vertikalspännare m. spärr, förlängd | 1 089,00 kr | 1 361,25 kr | Kontakta oss för att beställa | ||
| GN810.3-230-ULC | Vertikalspännare m. spärr, förlängd | 1 110,00 kr | 1 387,50 kr | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
