Vertikalspännare GN810.1
Ett praktiskt spännverktyg i förzinkat eller rostfritt stål för snabb fixering av arbetsstycket.

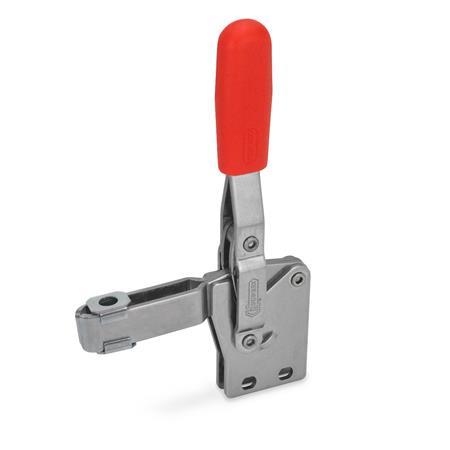

Form B med två brickor.

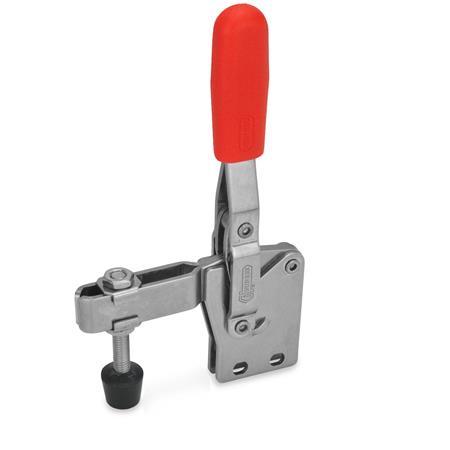

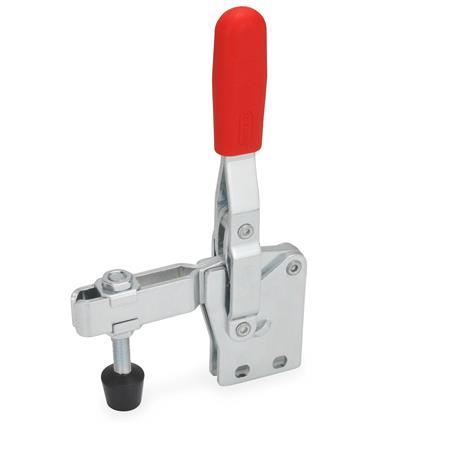

Form BC med två brickor och passande tryckskruv.

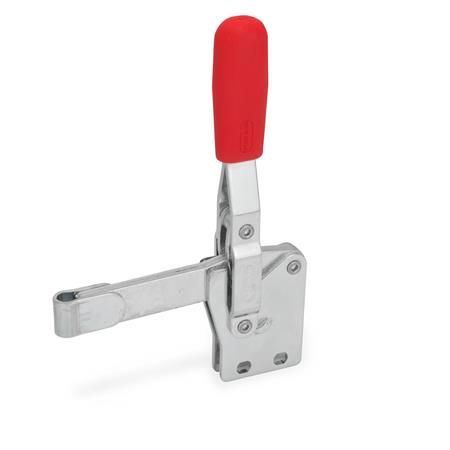

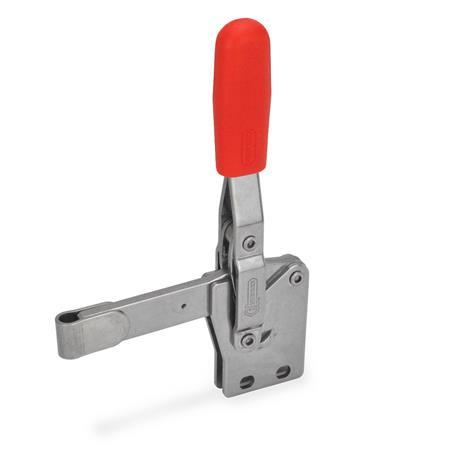

Form F för svetsning.
Grepp i plast.
Alla leder är insmorda med ett specialfett.
Beställningsexempel: GN810.1 BC 200
CAD-filer
| Size | FH in N | a ≈ | b1 | b2 | b3 | b4 | d1 | d2 ≈ | h1 ≈ | h2 | h3 | h4 | h5 max. | l1 ≈ (form B/BC) | l1 ≈ (form F) | l2 ≈ | l3 max. | l4 | m1 | m2 | m3 | m4 | r ≈ | s | w |
| 75 | 750 | 20 | 29 | 8 | 4 | 5.2 | M 5 | 4.5 | 109 | 32 | 11 | 19 | 17 | 66.5 | 67 | 31.5 | 41 | 45 | 15 | 16 | 5 | 5 | 62.5 | 4 | 15 |
| 130 | 1050 | 28 | 35 | 10 | 5 | 6.2 | M 6 | 5.5 | 156 | 41.5 | 16 | 25.5 | 25 | 85 | 86 | 42 | 54 | 55 | 12.5 | 19 | 6.5 | 7.5 | 79 | 5 | 17.5 |
| 230 | 2000 | 40 | 43 | 12 | 6 | 8.5 | M 8 | 6.5 | 183 | 48 | 18 | 30 | 24 | 110.5 | 112 | 58 | 73 | 68 | 19 | 20 | 6.5 | 6.5 | 104 | 6 | 20 |
| 330 | 2400 | 43 | 50 | 14 | 7 | 10.5 | M 10 | 8.5 | 218 | 66 | 22 | 37 | 39.5 | 129 | 130.5 | 66 | 86 | 77 | 28.7 | 32.3 | 10 | 9.5 | 122 | 7 | 19 |
| 430 | 2800 | 64 | 58 | 18 | 10 | 12.5 | M 12 | 8.5 | 268 | 77.5 | 26 | 43 | 45 | 164 | 166 | 88 | 114 | 100 | 32 | 32 | 10 | 10 | 156 | 10 | 33 |
| 530 | 4500 | 90 | 77 | 18 | 10 | 12.5 | M 12 | 12.5 | 337 | 117.5 | 32 | 49 | 85 | 223 | 225 | 128 | 155 | 100 | 50 | 51 | 12.5 | 12.5 | 212 | 10 | 27 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN810.1 B 75 | Vertikalspännare | 219,00 kr | 273,75 kr | Kontakta oss för att beställa | ||
| GN810.1 B 130 | Vertikalspännare | 277,00 kr | 346,25 kr | Kontakta oss för att beställa | ||
| GN810.1 B 230 | Vertikalspännare | 311,00 kr | 388,75 kr | Kontakta oss för att beställa | ||
| GN810.1 B 330 | Vertikalspännare | 437,00 kr | 546,25 kr | Kontakta oss för att beställa | ||
| GN810.1 B 430 | Vertikalspännare | 661,00 kr | 826,25 kr | Kontakta oss för att beställa | ||
| GN810.1 B 530 | Vertikalspännare | 757,00 kr | 946,25 kr | Kontakta oss för att beställa | ||
| GN810.1 F 75 | Vertikalspännare | 219,00 kr | 273,75 kr | Kontakta oss för att beställa | ||
| GN810.1 F 130 | Vertikalspännare | 285,00 kr | 356,25 kr | Kontakta oss för att beställa | ||
| GN810.1 F 230 | Vertikalspännare | 314,00 kr | 392,50 kr | Kontakta oss för att beställa | ||
| GN810.1 F 330 | Vertikalspännare | 437,00 kr | 546,25 kr | Kontakta oss för att beställa | ||
| GN810.1 F 430 | Vertikalspännare | 661,00 kr | 826,25 kr | Kontakta oss för att beställa | ||
| GN810.1 F 530 | Vertikalspännare | 627,00 kr | 783,75 kr | Kontakta oss för att beställa | ||
| GN810.1 BC 75 | Vertikalspännare | 233,00 kr | 291,25 kr | Kontakta oss för att beställa | ||
| GN810.1 BC 130 | Vertikalspännare | 304,00 kr | 380,00 kr | Kontakta oss för att beställa | ||
| GN810.1 BC 230 | Vertikalspännare | 335,00 kr | 418,75 kr | Kontakta oss för att beställa | ||
| GN810.1 BC 330 | Vertikalspännare | 467,00 kr | 583,75 kr | Kontakta oss för att beställa | ||
| GN810.1 BC 430 | Vertikalspännare | 710,00 kr | 887,50 kr | Kontakta oss för att beställa | ||
| GN810.1 BC 530 | Vertikalspännare | 806,00 kr | 1 007,50 kr | Kontakta oss för att beställa | ||
| GN810.1 BC 75-NI | Vertikalspännare, rostfri | 516,00 kr | 645,00 kr | Kontakta oss för att beställa | ||
| GN810.1 BC 130-NI | Vertikalspännare, rostfri | 671,00 kr | 838,75 kr | Kontakta oss för att beställa | ||
| GN810.1 BC 230-NI | Vertikalspännare, rostfri | 776,00 kr | 970,00 kr | Kontakta oss för att beställa | ||
| GN810.1 B 75-NI | Vertikalspännare, rostfri | 492,00 kr | 615,00 kr | Kontakta oss för att beställa | ||
| GN810.1 B 130-NI | Vertikalspännare, rostfri | 644,00 kr | 805,00 kr | Kontakta oss för att beställa | ||
| GN810.1 B 230-NI | Vertikalspännare, rostfri | 740,00 kr | 925,00 kr | Kontakta oss för att beställa | ||
| GN810.1 F 75-NI | Vertikalspännare, rostfri | 493,00 kr | 616,25 kr | Kontakta oss för att beställa | ||
| GN810.1 F 130-NI | Vertikalspännare, rostfri | 659,00 kr | 823,75 kr | Kontakta oss för att beställa | ||
| GN810.1 F 230-NI | Vertikalspännare, rostfri | 737,00 kr | 921,25 kr | Kontakta oss för att beställa | ||
