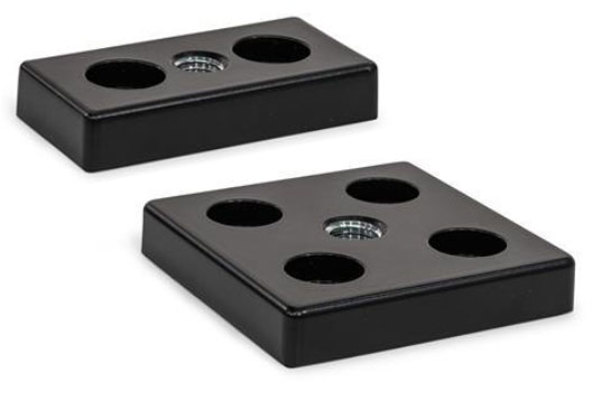

Basplatta GN80B i zinktryckgods
Basplatta i zinktryckgods, avsedd för aluminiumprofil GN10B.
Beställningsexempel: GN80B-408010M12-A-ZS
CAD-filer

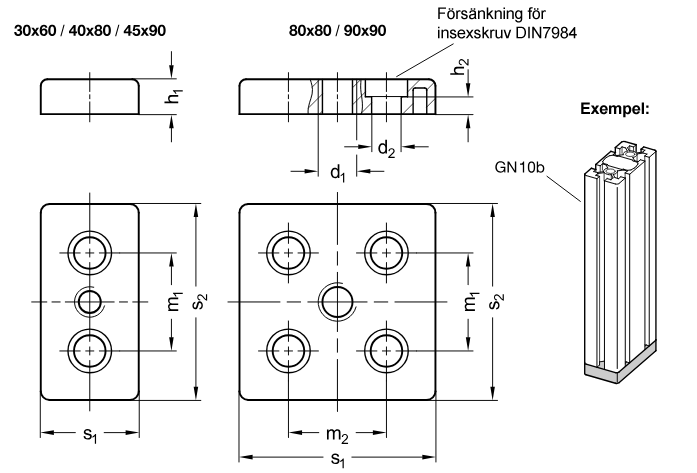

| s1 | s2 | n | d1 | d2 | h1 | h2 | m1 | m2 | |
| för gänga | |||||||||
| 30 | 60 | 8 | M 10 | M 12 | M 8 / S 8 | 12 | 3,2 | 30 | - |
| 40 | 80 | 10 | M 10 | M 12 | M 12 / S 12 | 16 | 8 | 40 | - |
| 45 | 90 | 10 | M 12 | M 14 | M 12 / S 12 | 16 | 8 | 45 | - |
| 80 | 80 | 10 | M 12 | M 16 | M 12 / S 12 | 16 | 8 | 40 | 40 |
| 90* | 90 | 10 | M 16 | M 20 | M 12 / S 12 | 16 | 8 | 45 | 45 |
| * Passar endast profiltyp L (Light) |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN80B-30608M10-A-ZS | Basplatta till aluminiumprofil | 141,50 kr | 176,88 kr | Kontakta oss för att beställa | ||
| GN80B-30608M12-A-ZS | Basplatta till aluminiumprofil | 141,50 kr | 176,88 kr | Kontakta oss för att beställa | ||
| GN80B-408010M10-A-ZS | Basplatta till aluminiumprofil | 278,00 kr | 347,50 kr | Kontakta oss för att beställa | ||
| GN80B-408010M12-A-ZS | Basplatta till aluminiumprofil | 278,00 kr | 347,50 kr | Kontakta oss för att beställa | ||
| GN80B-459010M12-A-ZS | Basplatta till aluminiumprofil | 287,00 kr | 358,75 kr | Kontakta oss för att beställa | ||
| GN80B-459010M14-A-ZS | Basplatta till aluminiumprofil | 287,00 kr | 358,75 kr | Kontakta oss för att beställa | ||
| GN80B-808010M12-A-ZS | Basplatta till aluminiumprofil | 329,00 kr | 411,25 kr | Kontakta oss för att beställa | ||
| GN80B-808010M16-A-ZS | Basplatta till aluminiumprofil | 329,00 kr | 411,25 kr | Kontakta oss för att beställa | ||
| GN80B-909010M16-A-ZS | Basplatta till aluminiumprofil | 333,00 kr | 416,25 kr | Kontakta oss för att beställa | ||
| GN80B-909010M20-A-ZS | Basplatta till aluminiumprofil | 333,00 kr | 416,25 kr | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
