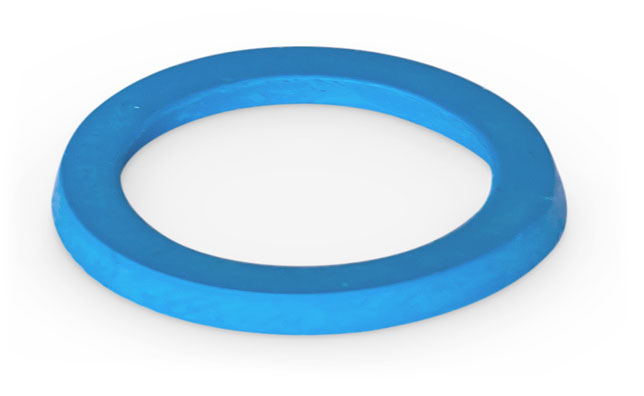

Tätningsring GN7600 i EPDM eller HNBR
Tätningsring tillverkad i EPDM eller HNBR.
Komponenter med cylindriska monteringsytor som installeras i en miljö med höga hygieniska krav kan tätas och monteras utan döda ytor med hjälp av tätningsring GN7600 (alla våra standardkomponenter i hygiendesign som är utrustade med GN7600 listas i tabellen).
Omonterade har tätningsringarna de "verkliga värden" som anges i tabellen. För att säkerställa en fast montering och en tillförlitlig tätning måste ett motsvarande installationsutrymme tillhandahållas i komponenten. Detta säkerställer att tätningsringen, när den är installerad, kommer att utsättas för nödvändigt tryck utan överbelastning. Alla ytor som är i kontakt med tätningsringen bör ha en ytjämnhet om max Ra 0,8 μm.
Beställningsexempel: GN7600-12-8-2-HNBR-85
CAD-filer

d1 | d2 | d3 | d1 | d2 | d3 | d4 | s | Passar följande produkter |
Nominellt värde | Nominellt värde | Nominellt värde | Verkligt värde | Verkligt värde | Verkligt värde | Verkligt värde | ||
(installationsutrymme) | (installationsutrymme) | (installationsutrymme) | (omonterad tätningsring) | (omonterad tätningsring) | (omonterad tätningsring) | (omonterad tätningsring) | ||
10 | 6 | 10,8 | 9,5 | 6,1 | 10,2 | 5,4 | 2 | GN1581 |
11 | 7 | 11,8 | 10,2 | 6,8 | 10,9 | 6,1 | 2 | GN1580 / GN1581 / GN1582 / GN8341 |
12 | 8 | 12,8 | 11,2 | 7,8 | 11,9 | 7,1 | 2 | GN429 / GN1580 |
13 | 9 | 13,8 | 12,2 | 8,8 | 12,9 | 8,1 | 2 | GN1581 / GN1582 / GN8341 |
14 | 10 | 14,8 | 13,2 | 9,8 | 13,9 | 9,1 | 2 | GN75.6 / GN305 / GN1580 |
16 | 12 | 16,8 | 15,1 | 11,7 | 15,8 | 11 | 2 | GN75.6 / GN429 / GN1581 / GN1582 / GN8341 |
18 | 14 | 18,8 | 17 | 13,6 | 17,7 | 12,9 | 2 | GN75.6 / GN305 / GN1580 / GN5435 / GN5445 |
19 | 15 | 19,8 | 17,9 | 14,5 | 18,6 | 13,8 | 2 | GN1581 / GN1582 |
20 | 16 | 20,8 | 18,9 | 15,5 | 19,6 | 14,8 | 2 | GN429 |
21 | 17 | 21,8 | 19,9 | 16,4 | 20,5 | 15,7 | 2 | GN1580 / GN5435 / GN5445 |
22 | 18 | 22,8 | 20,8 | 17,4 | 21,4 | 16,7 | 2 | GN305 / GN1150 / GN1581 / GN8170 / GN6226 |
25 | 21 | 25,8 | 23,6 | 20,2 | 24,3 | 19,5 | 2 | GN20 / GN20.1 / GN1580 |
28 | 24 | 28,8 | 26,5 | 23,1 | 27,2 | 22,4 | 2 | GN20 / GN20.1 / GN1581 / GN6226 |
30 | 26 | 30,8 | 28,5 | 25,1 | 29,2 | 24,4 | 2 | GN1150 |
32 | 28 | 32,8 | 30,4 | 27 | 31,1 | 26,3 | 2 | GN20 / GN20.1 / GN1580 |
34 | 30 | 34,8 | 32,3 | 28,9 | 34 | 28,2 | 2 | GN6226 |
36 | 32 | 36,8 | 34,2 | 30,8 | 34,8 | 30,1 | 2 | GN20 / GN20.1 |
Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | Mängdrabatt | |||
---|---|---|---|---|---|---|---|
-30% | |||||||
GN7600-11-7-2-EPDM-85 | Tätningsring, EPDM | 21,90 kr | 27,38 kr | 100 st | |||
GN7600-11-7-2-HNBR-85 | Tätningsring, HNBR | 23,80 kr | 29,75 kr | 100 st | |||
GN7600-12-8-2-EPDM-85 | Tätningsring, EPDM | 21,20 kr | 26,50 kr | 100 st | |||
GN7600-12-8-2-HNBR-85 | Tätningsring, HNBR | 18,30 kr | 22,88 kr | 100 st | |||
GN7600-13-9-2-EPDM-85 | Tätningsring, EPDM | 21,90 kr | 27,38 kr | 100 st | |||
GN7600-13-9-2-HNBR-85 | Tätningsring, HNBR | 24,10 kr | 30,13 kr | 100 st | |||
GN7600-14-10-2-EPDM-85 | Tätningsring, EPDM | 21,60 kr | 27,00 kr | 100 st | |||
GN7600-14-10-2-HNBR-85 | Tätningsring, HNBR | 19,00 kr | 23,75 kr | 100 st | |||
GN7600-16-12-2-EPDM-85 | Tätningsring, EPDM | 21,60 kr | 27,00 kr | 100 st | |||
GN7600-16-12-2-HNBR-85 | Tätningsring, HNBR | 19,00 kr | 23,75 kr | 100 st | |||
GN7600-18-14-2-EPDM-85 | Tätningsring, EPDM | 21,90 kr | 27,38 kr | 100 st | |||
GN7600-18-14-2-HNBR-85 | Tätningsring, HNBR | 20,00 kr | 25,00 kr | 100 st | |||
GN7600-19-15-2-EPDM-85 | Tätningsring, EPDM | 22,50 kr | 28,13 kr | 100 st | |||
GN7600-19-15-2-HNBR-85 | Tätningsring, HNBR | 24,50 kr | 30,63 kr | 100 st | |||
GN7600-21-17-2-EPDM-85 | Tätningsring, EPDM | 23,20 kr | 29,00 kr | 100 st | |||
GN7600-21-17-2-HNBR-85 | Tätningsring, HNBR | 21,20 kr | 26,50 kr | 100 st | |||
GN7600-22-18-2-EPDM-85 | Tätningsring, EPDM | 24,10 kr | 30,13 kr | 100 st | |||
GN7600-22-18-2-HNBR-85 | Tätningsring, HNBR | 21,90 kr | 27,38 kr | 100 st | |||
GN7600-25-21-2-EPDM-85 | Tätningsring, EPDM | 24,50 kr | 30,63 kr | 100 st | |||
GN7600-25-21-2-HNBR-85 | Tätningsring, HNBR | 22,50 kr | 28,13 kr | 100 st | |||
GN7600-28-24-2-EPDM-85 | Tätningsring, EPDM | 25,40 kr | 31,75 kr | 100 st | |||
GN7600-28-24-2-HNBR-85 | Tätningsring, HNBR | 28,00 kr | 35,00 kr | 100 st | |||
GN7600-30-26-2-EPDM-85 | Tätningsring, EPDM | 25,40 kr | 31,75 kr | 100 st | |||
GN7600-30-26-2-HNBR-85 | Tätningsring, HNBR | 24,10 kr | 30,13 kr | 100 st | |||
GN7600-32-28-2-EPDM-85 | Tätningsring, EPDM | 26,10 kr | 32,63 kr | 100 st | |||
GN7600-32-28-2-HNBR-85 | Tätningsring, HNBR | 29,60 kr | 37,00 kr | 100 st | |||
GN7600-34-30-2-EPDM-85 | Tätningsring, EPDM | 26,40 kr | 33,00 kr | 100 st | |||
GN7600-34-30-2-HNBR-85 | Tätningsring, HNBR | 29,90 kr | 37,38 kr | 100 st | |||
GN7600-36-32-2-EPDM-85 | Tätningsring, EPDM | 28,60 kr | 35,75 kr | 100 st | |||
GN7600-36-32-2-HNBR-85 | Tätningsring, HNBR | 33,80 kr | 42,25 kr | 100 st |
