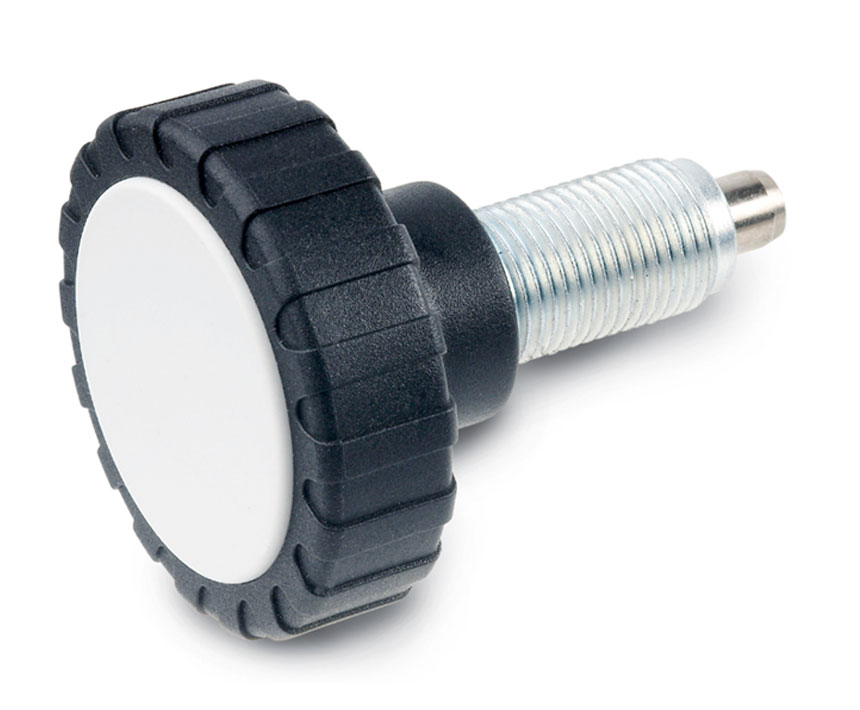

Inställningsbult GN7336.7 i förzinkat stål med vred i termoplast
Inställningsbult i förzinkat stål med vred i termoplast.
Stift i rostfritt stål.

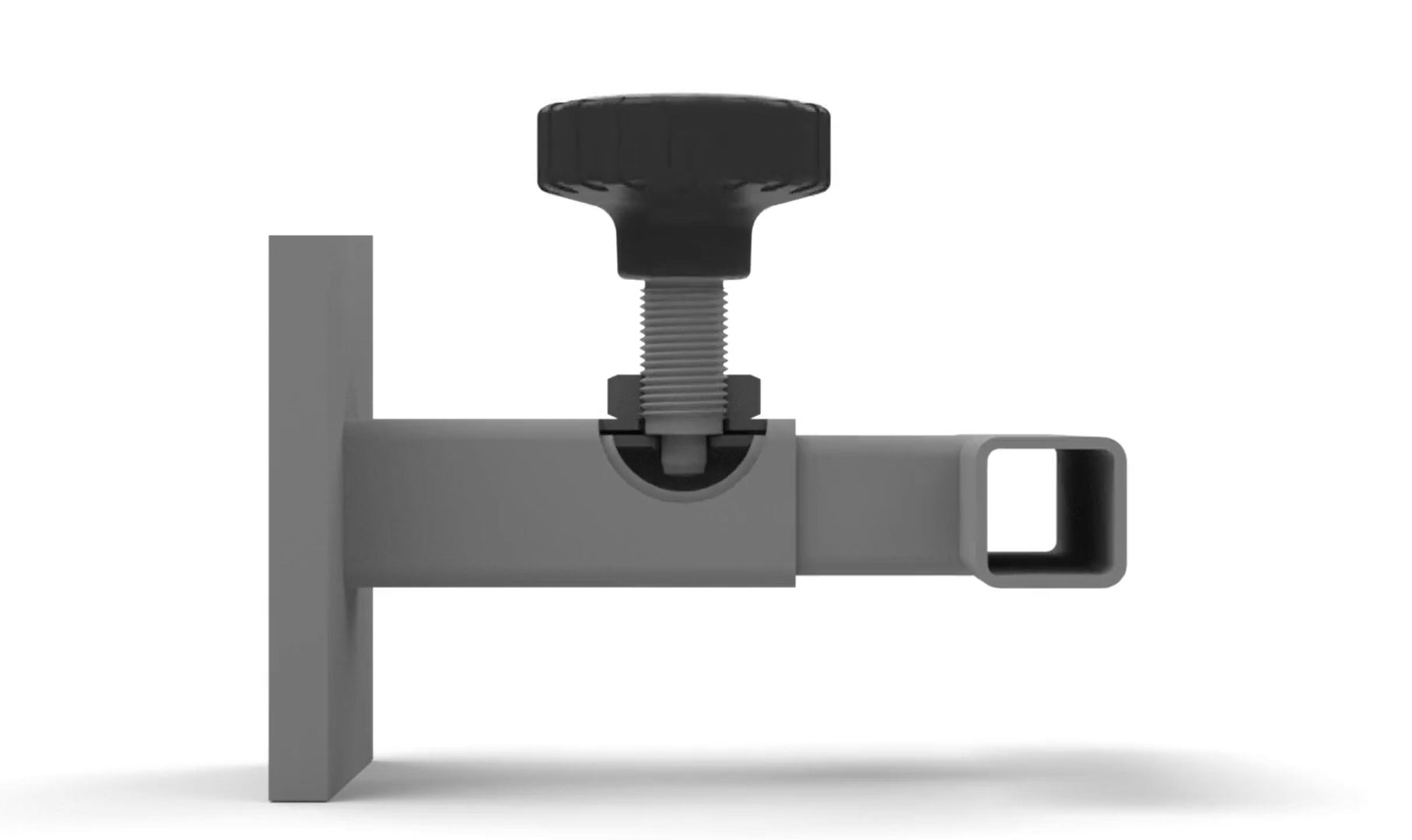

Stiftet kan frikoppplas genom att dra i vredet.
Beställningsexempel: GN7336.7-42-M12X1,5-6
CAD-filer

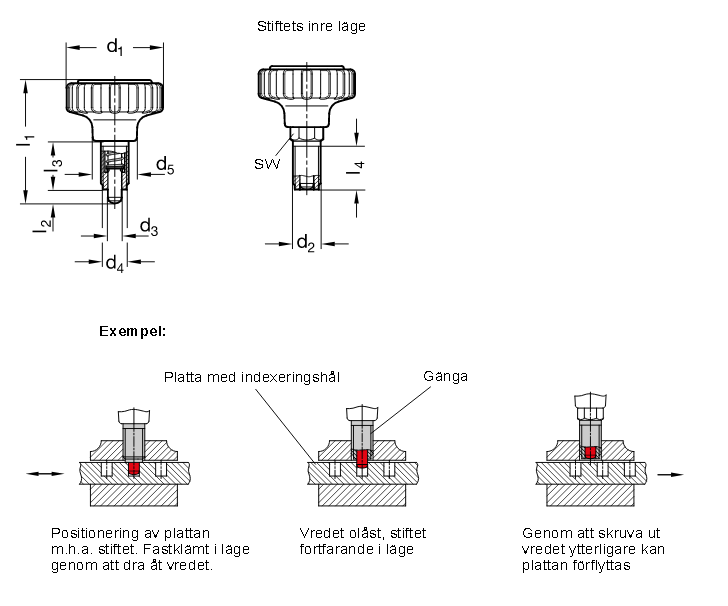

| d1 | d2 | d3 | d4 | d5 | l1 | l2 | l3 | l4 min. | sw | Fjäderkraft (N) ≈ | |
| Stift -0.02 / -0.04 | Tappens yttre ändläge | Tappens inre ändläge | |||||||||
| Hål G7 | |||||||||||
| 34 | M 10 x 1 | 5 | 8.6 | 15.5 | 45 | 5 | 19 | 17 | 10 | 7 | 17 |
| 42 | M 12 x 1,5 | 6 | 9.9 | 19 | 53 | 6 | 21 | 19 | 12 | 9 | 24 |
| 53 | M 12 x 1,5 | 6 | 9.9 | 22.5 | 59 | 6 | 21 | 19 | 12 | 9 | 24 |
| 53 | M 16 x 1,5 | 8 | 13.9 | 22.5 | 68 | 8 | 28 | 26 | 16 | 11 | 30 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | Mängdrabatt | ||||
|---|---|---|---|---|---|---|---|---|
| -10% | -20% | |||||||
| GN7336.7-34-M10X1-5 | Inställningsbult med vred | 103,00 kr | 128,75 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN7336.7-42-M12X1,5-6 | Inställningsbult med vred | 115,00 kr | 143,75 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN7336.7-53-M12X1,5-6 | Inställningsbult med vred | 124,50 kr | 155,63 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
| GN7336.7-53-M16X1,5-8 | Inställningsbult med vred | 146,00 kr | 182,50 kr | 10 st | 50 st | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
