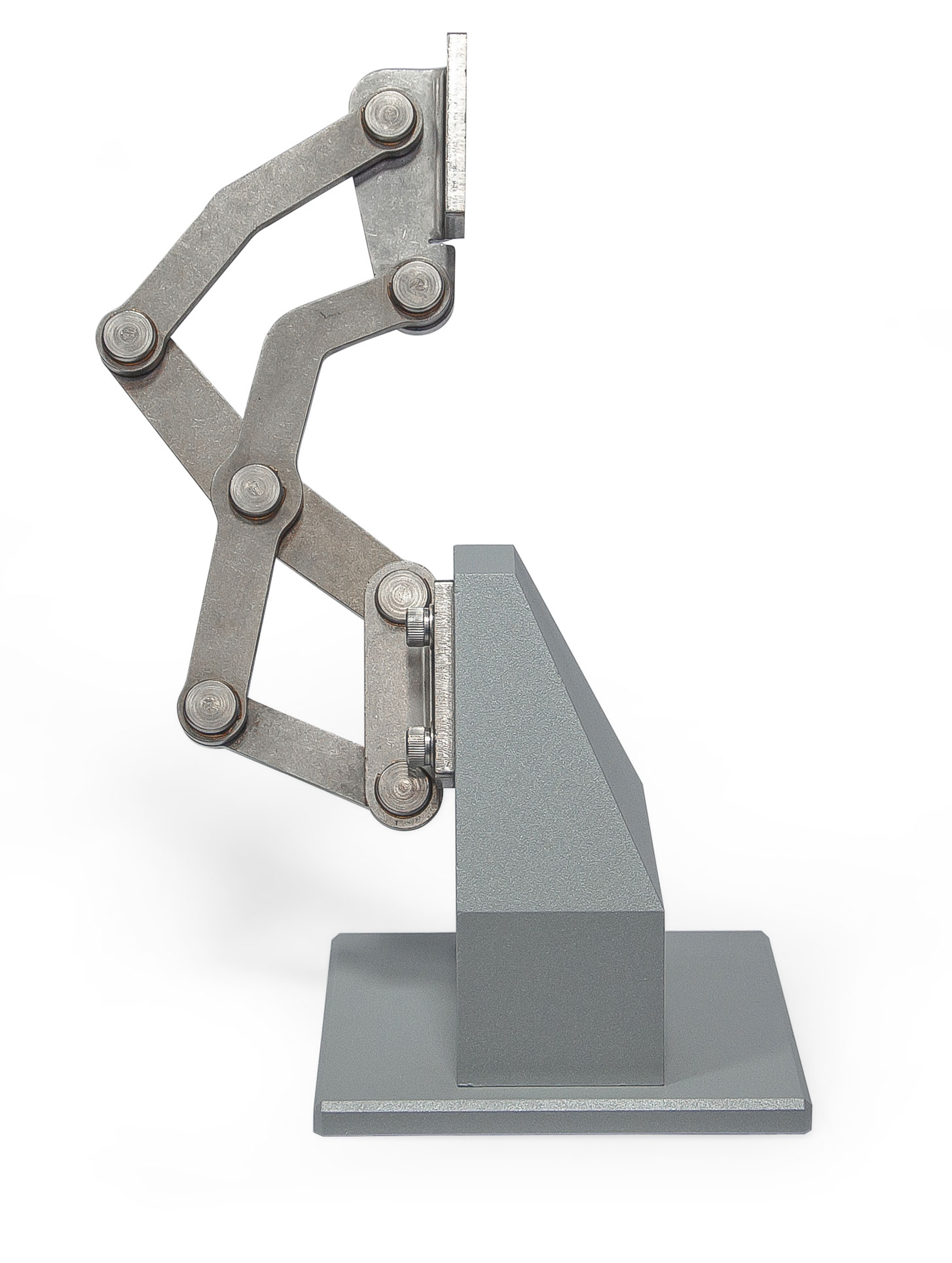

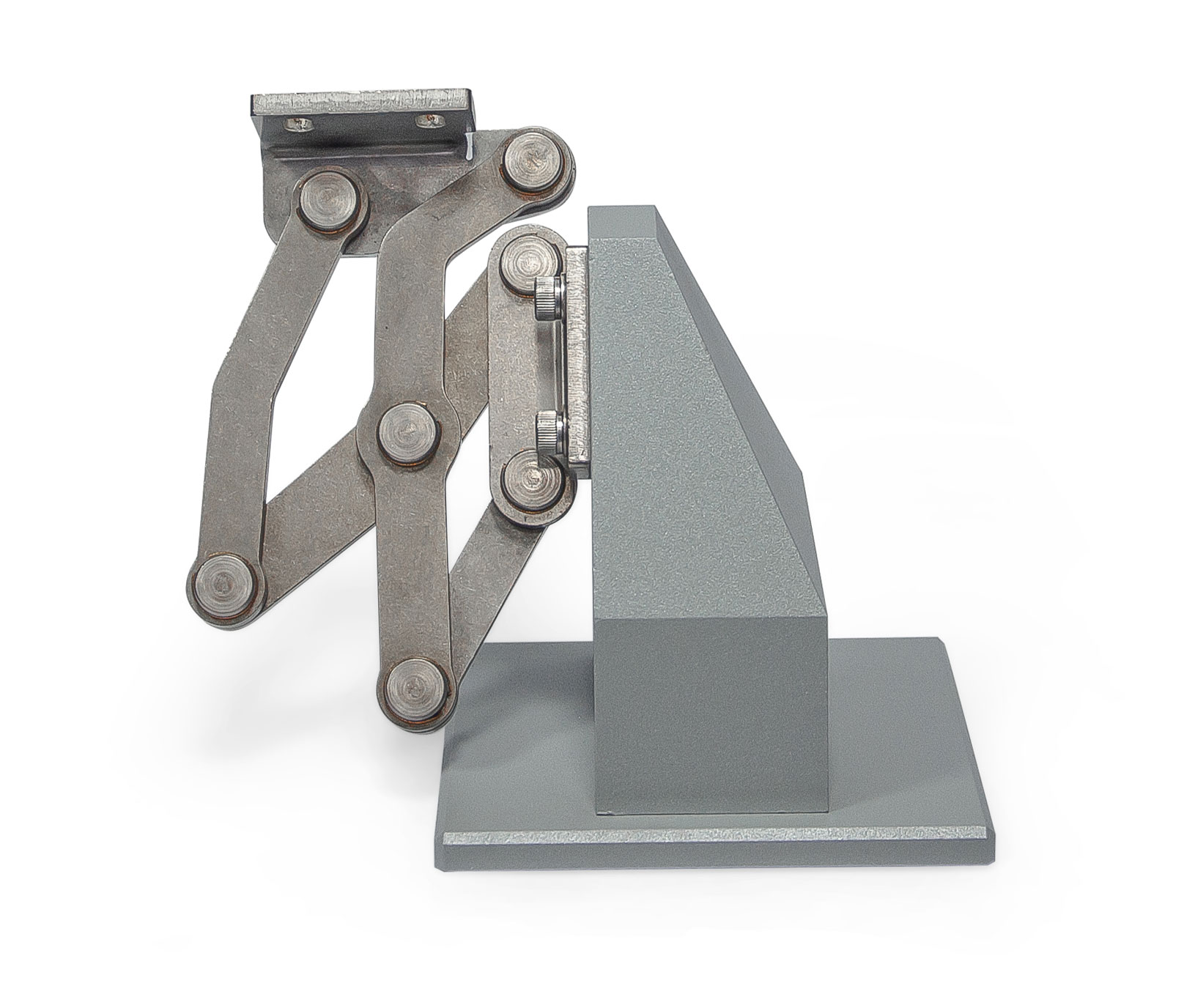

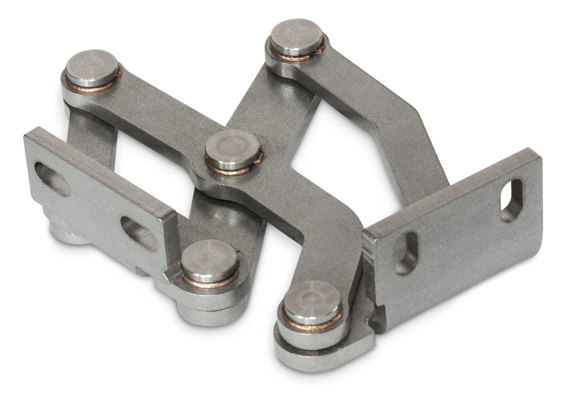

Flerledat gångjärn GN7237 i rostfritt stål med öppningsvinkel 180°
Flerledat gångjärn rostfritt stål med öppningsvinkel 180°.
Friktionslager i brons.
Rostfria flerledade gångjärn GN7237 är installerade på insidan av klaffar, luckor och dörrar för att spara utrymme och säkerställa skydd mot vandalism. Gångjärnen har en maximal öppningsvinkel på 180°, vilket ger optimal åtkomlighet och undviker blockering av utrymningsvägar av till exempel öppna dörrar. Användning av denna gångjärnstyp lämnar husets exteriörer fria från infästningar som inte matchar designen eller som bör undvikas helt för snabb och enkel rengöring.
Flerledade gångjärn i rostfritt stål används vanligtvis i par, vilket innebär att en L-typ och en R-typ används per öppning. För högre belastningar, t.ex. från stora luckor kan dessa kompletteras med ytterligare gångjärn av vilken typ som helst.
Beställningsexempel: GN7237-NI-60-L-MT
CAD-filer

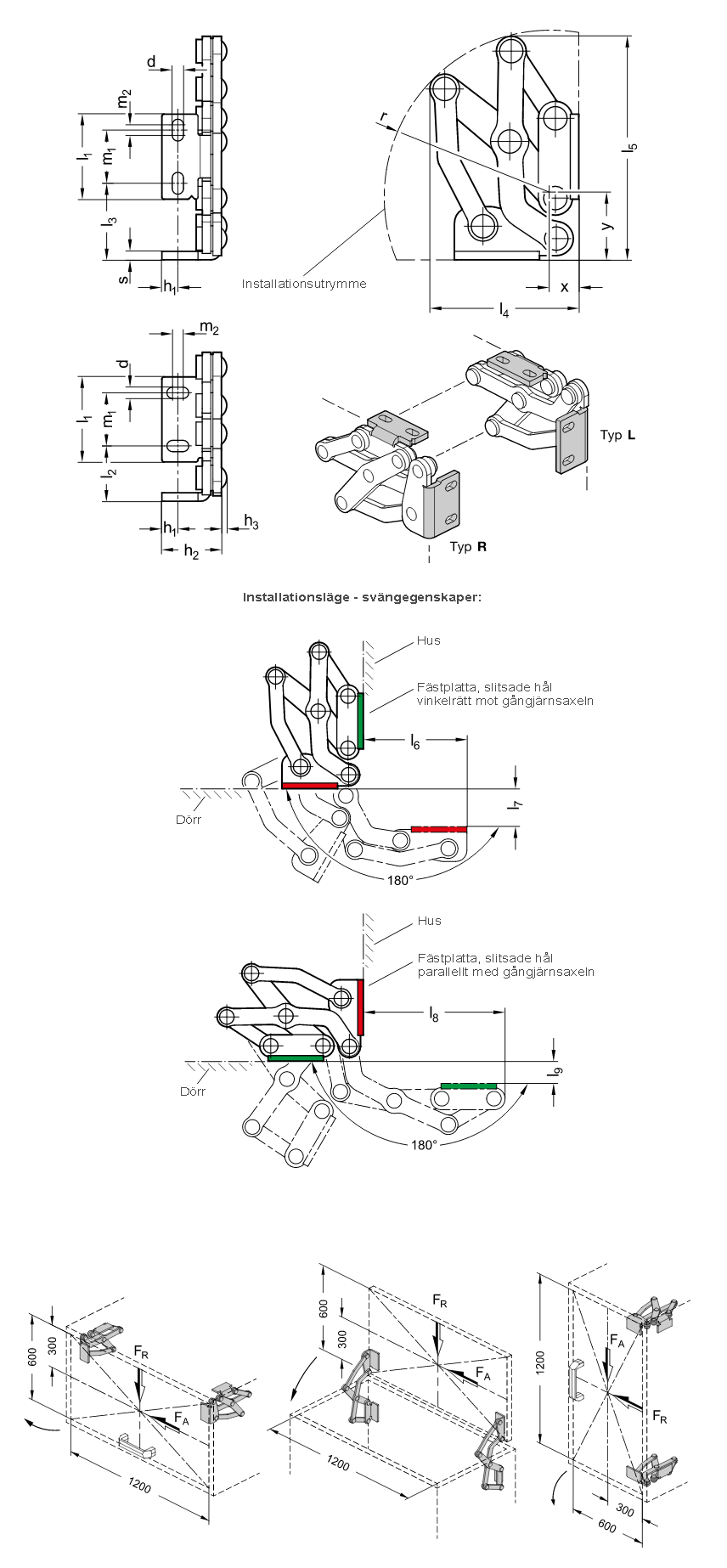

| l1 | d | h1 | h2 | h3 | l2 | l3 | l4 | l5 | l6 | l7 | l8 | l9 | m1 | m2 | r | s | x | y |
| 40 | 5,3 | 7,5 | 28 | 2,5 | 26 | 36 | 70,1 | 105,2 | 74,5 | 27,4 | 101,9 | 16 | 25 | 5 | 78,5 | 4 | 13 | 29,5 |
| 50 | 6,5 | 10 | 35 | 2,5 | 35 | 46 | 92,3 | 140 | 102,8 | 39,3 | 134,7 | 27,8 | 30 | 6 | 105 | 5 | 18 | 38 |
| 60 | 8,5 | 12,5 | 40 | 2,5 | 40 | 61 | 116,5 | 179,5 | 125,2 | 51,3 | 172,2 | 37,2 | 36 | 8 | 137,5 | 5 | 19 | 47 |
| Maxlast per gångjärnspar (l1) | FA (N) | FR (N) | ||||||||||||||||
| 40 | 175 | 650 | ||||||||||||||||
| 50 | 175 | 750 | ||||||||||||||||
| 60 | 150 | 550 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN7237-NI-40-L-MT | Flerledat gångjärn, 180°, rostfritt | 1 104,00 kr | 1 380,00 kr | Kontakta oss för att beställa | ||
| GN7237-NI-40-R-MT | Flerledat gångjärn, 180°, rostfritt | 1 104,00 kr | 1 380,00 kr | Kontakta oss för att beställa | ||
| GN7237-NI-50-L-MT | Flerledat gångjärn, 180°, rostfritt | 1 131,00 kr | 1 413,75 kr | Kontakta oss för att beställa | ||
| GN7237-NI-50-R-MT | Flerledat gångjärn, 180°, rostfritt | 1 131,00 kr | 1 413,75 kr | Kontakta oss för att beställa | ||
| GN7237-NI-60-L-MT | Flerledat gångjärn, 180°, rostfritt | 1 170,00 kr | 1 462,50 kr | Kontakta oss för att beställa | ||
| GN7237-NI-60-R-MT | Flerledat gångjärn, 180°, rostfritt | 1 170,00 kr | 1 462,50 kr | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
