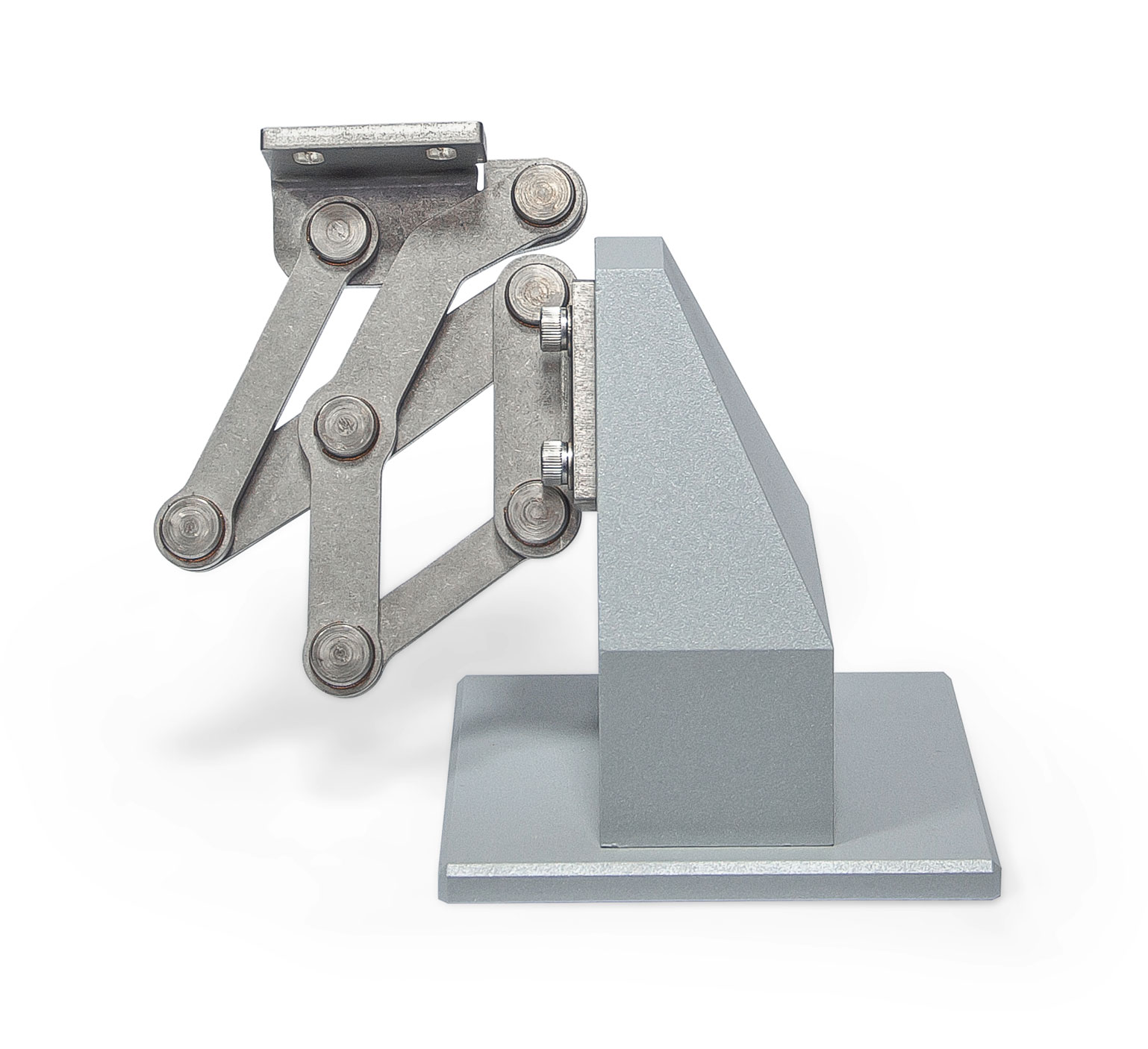

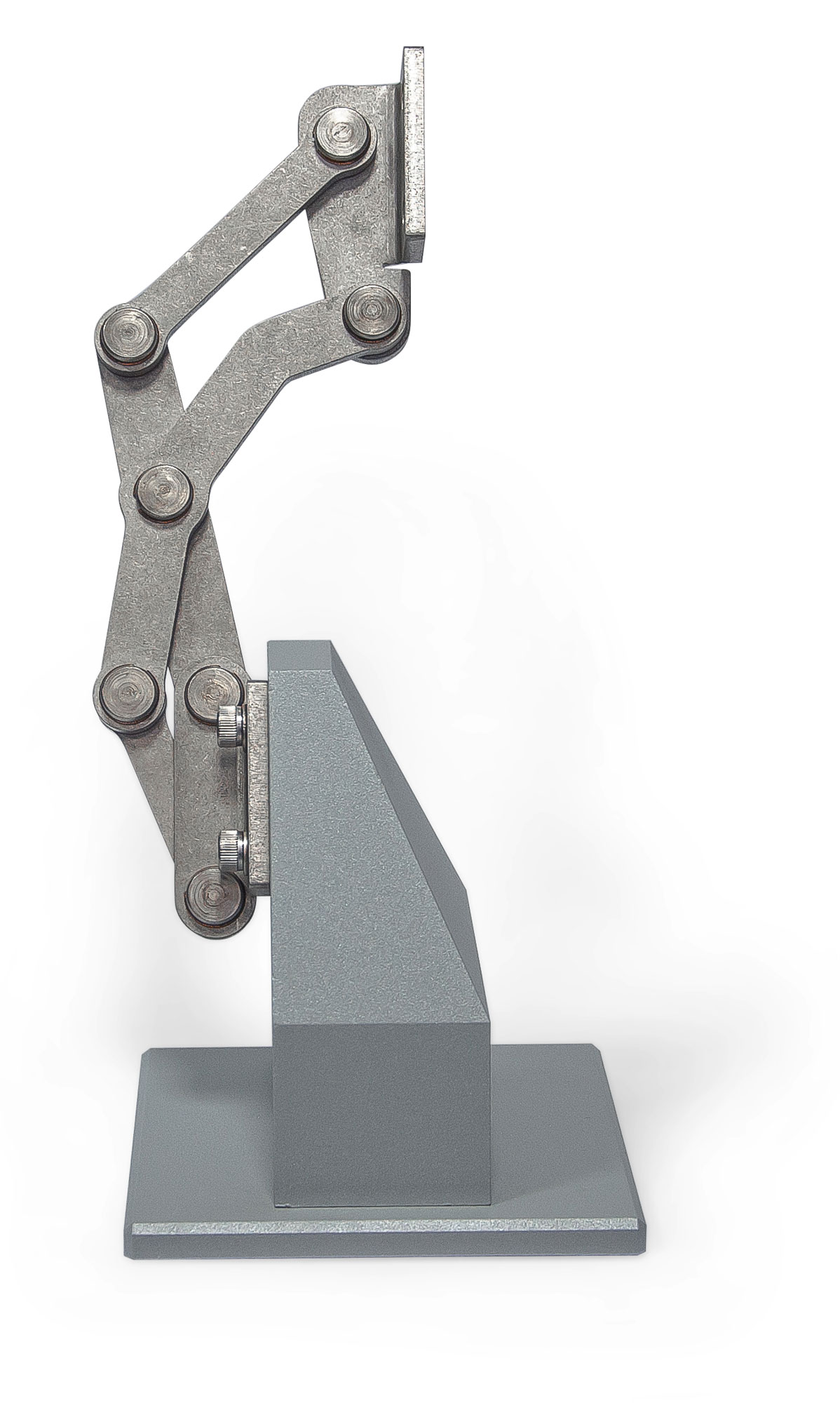

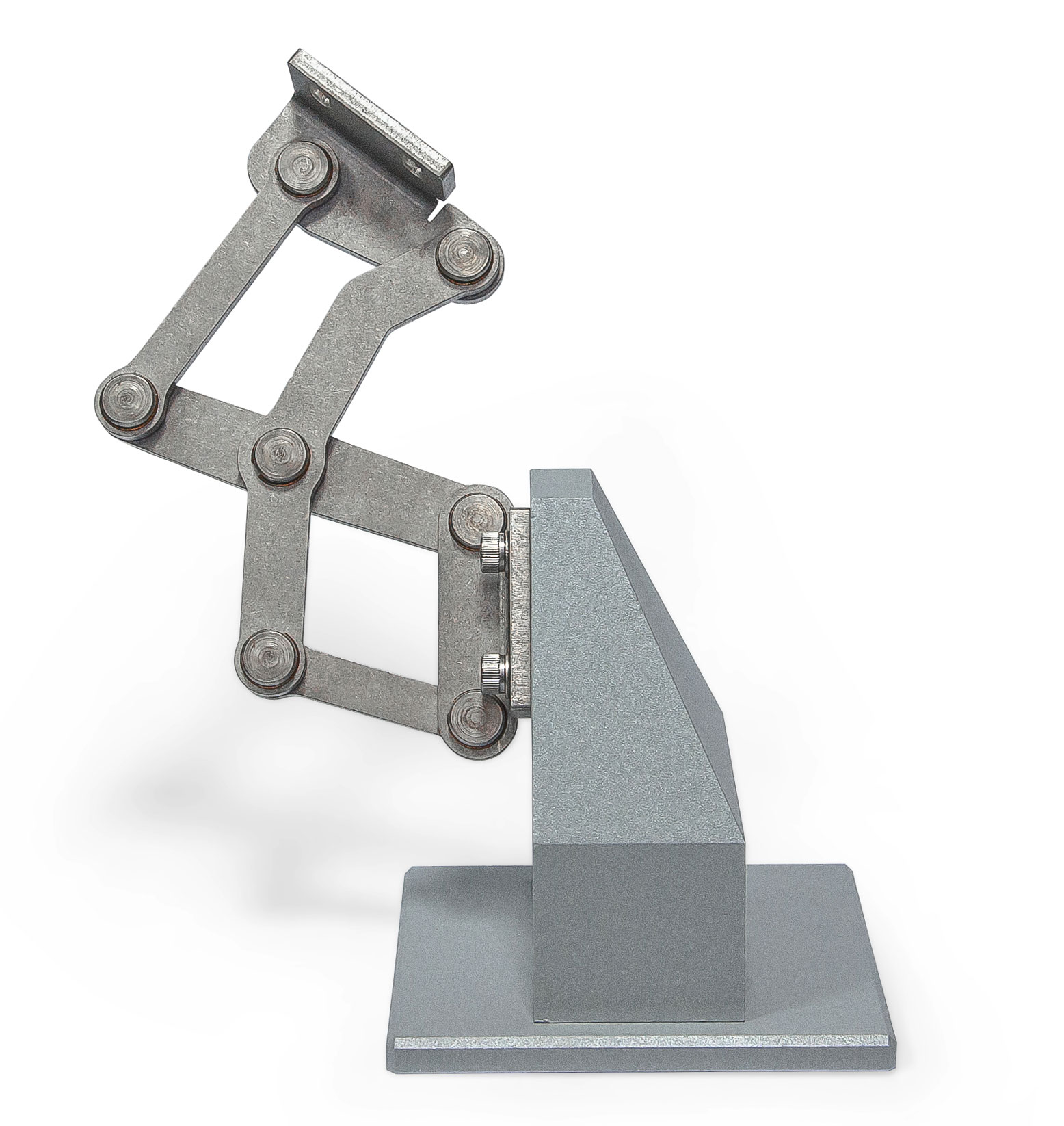

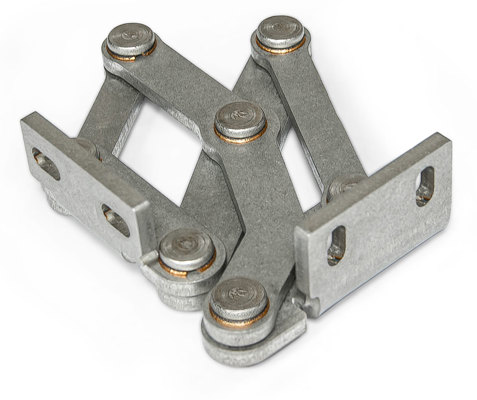

Flerledat gångjärn GN7231 i rostfritt stål med öppningsvinkel 90°
Flerledat gångjärn rostfritt stål med öppningsvinkel 90°.
Friktionslager i brons.
Gångjärnet installeras på insidan av klaffar, luckor och dörrar för att spara utrymme och säkerställa skydd mot vandalism. Gångjärnen har en maximal öppningsvinkel på 90°, vilket gör dem väl lämpade för tjocka dörrar. Gångjärnen används vanligtvis i par, vilket innebär att en L-typ och en R-typ används per dörr/lucka. För högre belastningar, t.ex. från stora klaffar eller luckor kan dessa kompletteras med ytterligare gångjärn av vilken typ som helst.
Beställningsexempel: GN7231-NI-50-L-MT
CAD-filer

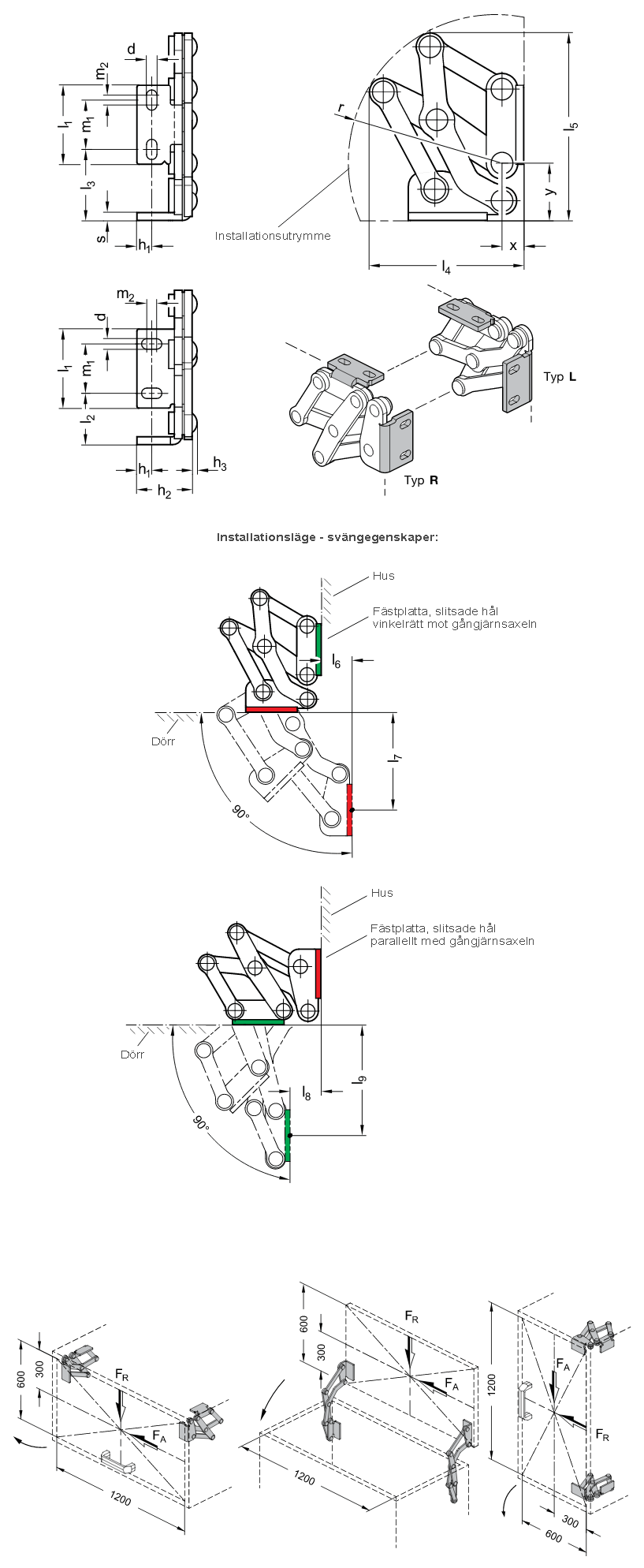

| l1 | d | h1 | h2 | h3 | l2 | l3 | l4 | l5 | l6 | l7 | l8 | l9 | m1 | m2 | r | s | x | y |
| 40 | 5,3 | 7,5 | 28 | 2,5 | 26 | 36 | 78 | 95 | 23,9 | 75,8 | 23,9 | 85,8 | 25 | 5 | 77,5 | 4 | 11 | 29 |
| 50 | 6,5 | 10 | 35 | 2,5 | 35 | 46 | 101 | 126 | 37,2 | 97,9 | 37,2 | 108,6 | 30 | 6 | 97,5 | 5 | 19 | 37 |
| 60 | 8,5 | 12,5 | 40 | 2,5 | 40 | 61 | 126 | 163 | 63,9 | 117,8 | 63,9 | 138,6 | 36 | 8 | 127 | 5 | 22 | 47 |
| Maxlast per gångjärnspar (l1) | FA (N) | FR (N) | ||||||||||||||||
| 40 | 175 | 650 | ||||||||||||||||
| 50 | 175 | 750 | ||||||||||||||||
| 60 | 150 | 550 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN7231-NI-40-L-MT | Flerledat gångjärn, 90°, rostfritt | 1 113,00 kr | 1 391,25 kr | Kontakta oss för att beställa | ||
| GN7231-NI-40-R-MT | Flerledat gångjärn, 90°, rostfritt | 1 113,00 kr | 1 391,25 kr | Kontakta oss för att beställa | ||
| GN7231-NI-50-L-MT | Flerledat gångjärn, 90°, rostfritt | 1 120,00 kr | 1 400,00 kr | Kontakta oss för att beställa | ||
| GN7231-NI-50-R-MT | Flerledat gångjärn, 90°, rostfritt | 1 120,00 kr | 1 400,00 kr | Kontakta oss för att beställa | ||
| GN7231-NI-60-L-MT | Flerledat gångjärn, 90°, rostfritt | 1 218,00 kr | 1 522,50 kr | Kontakta oss för att beställa | ||
| GN7231-NI-60-R-MT | Flerledat gångjärn, 90°, rostfritt | 1 218,00 kr | 1 522,50 kr | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
