Inställningsbult GN722.2 i pulverlackerat eller förzinkat stål
Inställningsbult i pulverlackerat eller förzinkat stål.

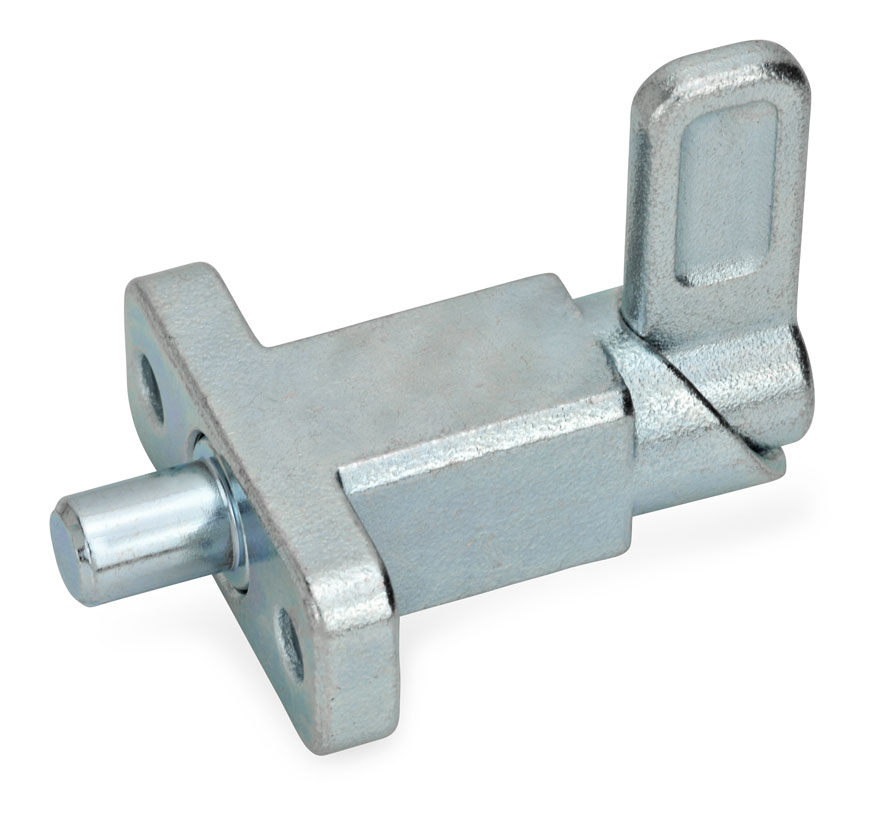

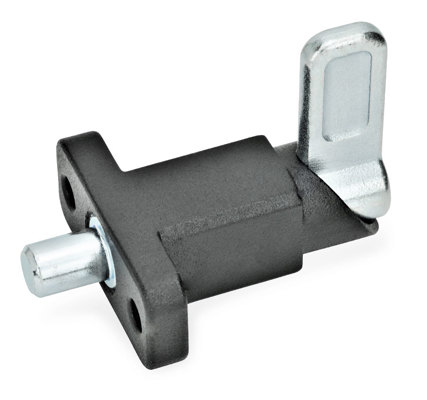

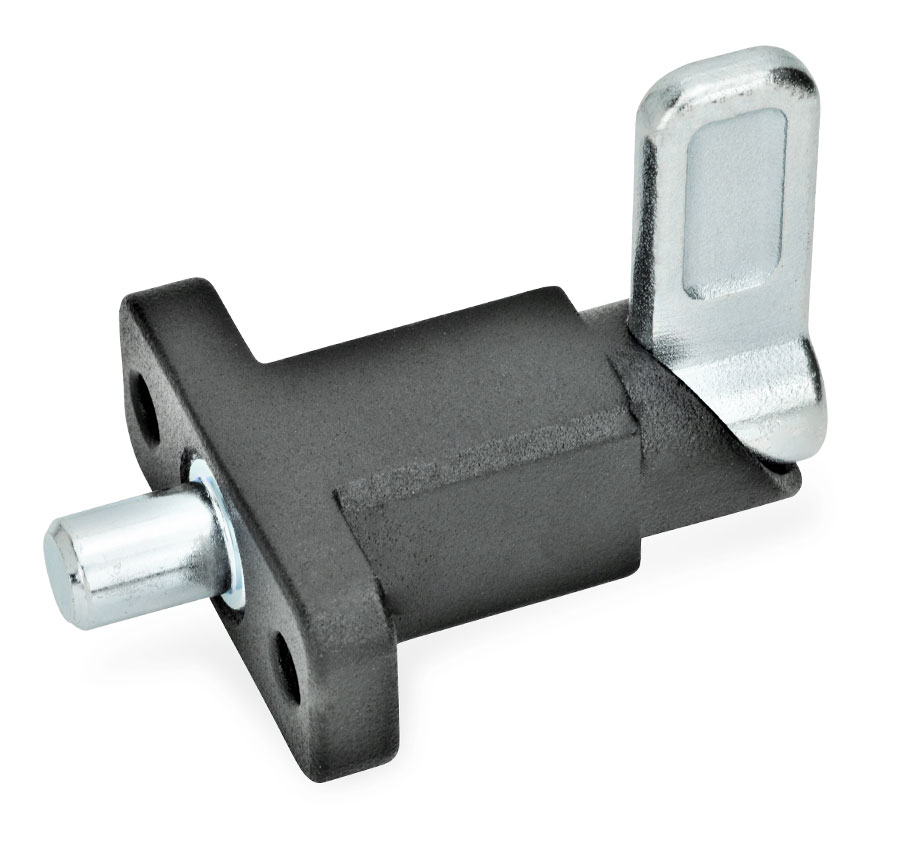

Typ A: grepp vinkelrätt emot skruvhålen.

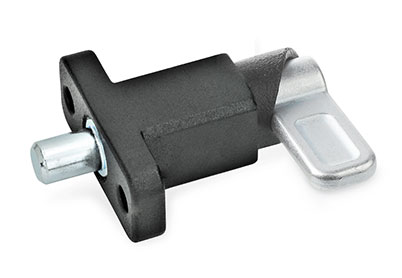

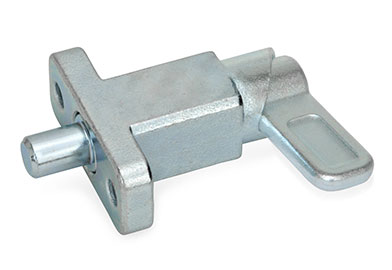

Typ B: grepp parallellt emot skruvhålen.
Beställningsexempel: GN722.2-12-20-A-ZB
Relaterade produkter
CAD-filer

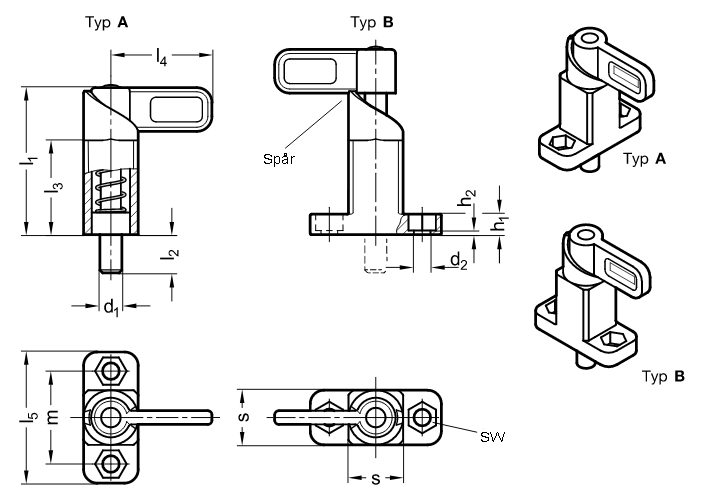

| d1 | s | d2 +0.2 | h1 | h2 | l1 ≈ | l2 | l3 | l4 | l5 | m | sw | Fjäderkraft (N) ≈ | |
| Stift -0.05/-0.25 | Tappens yttre ändläge | Tappens inre ändläge | |||||||||||
| Hål +0.1/+0.3 | |||||||||||||
| 8 | 20 | 6.1 | 7.5 | 1.5 | 54 | 14 | 35 | 37 | 48 | 34 | 10 | 15 | 50 |
| 10 | 20 | 6.1 | 7.5 | 1.5 | 54 | 14 | 35 | 37 | 48 | 34 | 10 | 15 | 50 |
| 12 | 20 | 6.1 | 7.5 | 1.5 | 54 | 14 | 35 | 37 | 48 | 34 | 10 | 15 | 50 |
| 14 | 20 | 6.1 | 7.5 | 1.5 | 54 | 14 | 35 | 37 | 48 | 34 | 10 | 15 | 50 |
| 16 | 30 | 10.1 | 15 | 5 | 83 | 20 | 54 | 55 | 80 | 55 | 17 | 30 | 110 |
| 20 | 30 | 10.1 | 15 | 5 | 83 | 20 | 54 | 55 | 80 | 55 | 17 | 30 | 110 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN722.2-10-20-A-SW | Inställningsbult, pulverlackerad svart | 161,00 kr | 201,25 kr | Kontakta oss för att beställa | ||
| GN722.2-10-20-A-ZB | Inställningsbult, förzinkad | 144,50 kr | 180,63 kr | Kontakta oss för att beställa | ||
| GN722.2-10-20-B-SW | Inställningsbult, pulverlackerad svart | 159,00 kr | 198,75 kr | Kontakta oss för att beställa | ||
| GN722.2-10-20-B-ZB | Inställningsbult, förzinkad | 143,00 kr | 178,75 kr | Kontakta oss för att beställa | ||
| GN722.2-12-20-A-SW | Inställningsbult, pulverlackerad svart | 160,50 kr | 200,63 kr | Kontakta oss för att beställa | ||
| GN722.2-12-20-A-ZB | Inställningsbult, förzinkad | 140,00 kr | 175,00 kr | Kontakta oss för att beställa | ||
| GN722.2-12-20-B-SW | Inställningsbult, pulverlackerad svart | 160,00 kr | 200,00 kr | Kontakta oss för att beställa | ||
| GN722.2-12-20-B-ZB | Inställningsbult, förzinkad | 138,50 kr | 173,13 kr | Kontakta oss för att beställa | ||
| GN722.2-14-20-A-SW | Inställningsbult, pulverlackerad svart | 160,50 kr | 200,63 kr | Kontakta oss för att beställa | ||
| GN722.2-14-20-A-ZB | Inställningsbult, förzinkad | 140,00 kr | 175,00 kr | Kontakta oss för att beställa | ||
| GN722.2-14-20-B-SW | Inställningsbult, pulverlackerad svart | 157,50 kr | 196,88 kr | Kontakta oss för att beställa | ||
| GN722.2-14-20-B-ZB | Inställningsbult, förzinkad | 143,00 kr | 178,75 kr | Kontakta oss för att beställa | ||
| GN722.2-16-30-A-SW | Inställningsbult, pulverlackerad svart | 419,00 kr | 523,75 kr | Kontakta oss för att beställa | ||
| GN722.2-16-30-A-ZB | Inställningsbult, förzinkad | 377,00 kr | 471,25 kr | Kontakta oss för att beställa | ||
| GN722.2-16-30-B-SW | Inställningsbult, pulverlackerad svart | 441,00 kr | 551,25 kr | Kontakta oss för att beställa | ||
| GN722.2-16-30-B-ZB | Inställningsbult, förzinkad | 387,00 kr | 483,75 kr | Kontakta oss för att beställa | ||
| GN722.2-20-30-A-SW | Inställningsbult, pulverlackerad svart | 413,00 kr | 516,25 kr | Kontakta oss för att beställa | ||
| GN722.2-20-30-A-ZB | Inställningsbult, förzinkad | 371,00 kr | 463,75 kr | Kontakta oss för att beställa | ||
| GN722.2-20-30-B-SW | Inställningsbult, pulverlackerad svart | 421,00 kr | 526,25 kr | Kontakta oss för att beställa | ||
| GN722.2-20-30-B-ZB | Inställningsbult, förzinkad | 381,00 kr | 476,25 kr | Kontakta oss för att beställa | ||
| GN722.2-8-20-A-SW | Inställningsbult, pulverlackerad svart | 161,50 kr | 201,88 kr | Kontakta oss för att beställa | ||
| GN722.2-8-20-A-ZB | Inställningsbult, förzinkad | 145,50 kr | 181,88 kr | Kontakta oss för att beställa | ||
| GN722.2-8-20-B-SW | Inställningsbult, pulverlackerad svart | 160,50 kr | 200,63 kr | Kontakta oss för att beställa | ||
| GN722.2-8-20-B-ZB | Inställningsbult, förzinkad | 139,40 kr | 174,25 kr | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
