Inställningsbult GN712

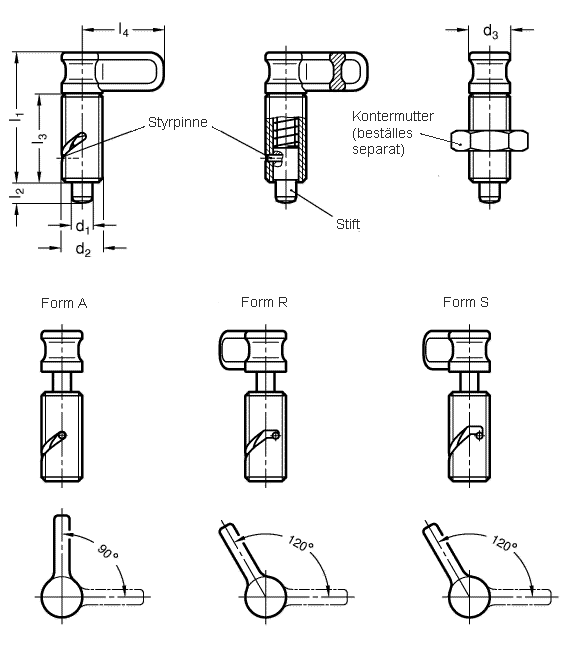

Inställningsbult med styrpinne som löper i ett spiralformat spår.
I viloläge är stiftet i sitt yttre läge.

Hus i förzinkat stål.
Stift och fjäder i rostfritt stål.
Grepp i termoplast.

Form A: Utan låsning.
Form R: Låsbar.
Form S: Låsbar, säkrad.

Inställningsbulten finns också i ett utförande där stiftet är i sitt yttre läge när fjädern är spänd - se GN712.1.

CAD-filer

d1d2d3l1l2 ±0,5l3l4
6 M 16 x 1,5 16 51 8 35 32
8 M 16 x 1,5 16 51 8 35 32
10 M 16 x 1,5 16 51 8 35 32
Mängdrabatt
Art.nrBenämningKr/st ex.moms-10%-20%
GN712-6-M16X1,5-AInställningsbult, utan låsning292.3010 st50 st
GN712-8-M16X1,5-AInställningsbult, utan låsning281.5010 st50 st
GN712-10-M16X1,5-AInställningsbult, utan låsning254.3010 st50 st
GN712-6-M16X1,5-RInställningsbult, låsning283.0010 st50 st
GN712-8-M16X1,5-RInställningsbult, låsning285.2010 st50 st
GN712-10-M16X1,5-RInställningsbult, låsning262.5010 st50 st
GN712-6-M16X1,5-SInställningsbult, säkrad låsning292.6010 st50 st
GN712-8-M16X1,5-SInställningsbult, säkrad låsning285.3010 st50 st
GN712-10-M16X1,5-SInställningsbult, säkrad låsning255.7010 st50 st
