Spännelement GN709.3 i fosfaterat stål med kontermutter
Spännelement i fosfaterat stål med kontermutter.
Fjäderelement i plast (PUR). Gäller typ BR/RR.

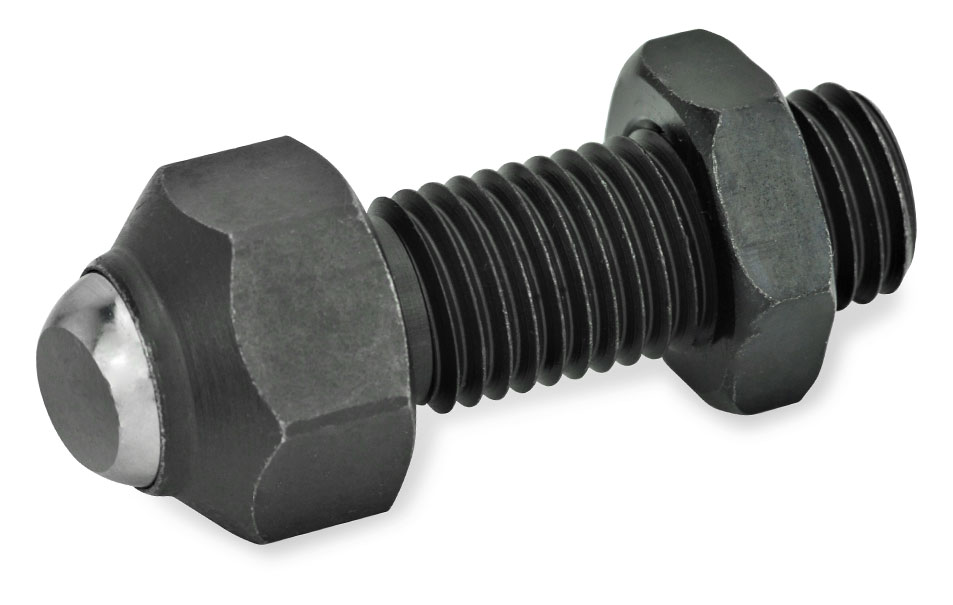

Typ B: härdad kula med slät anliggningsyta.
Typ BR: härdad kula med slät anliggningsyta, självåterställande.

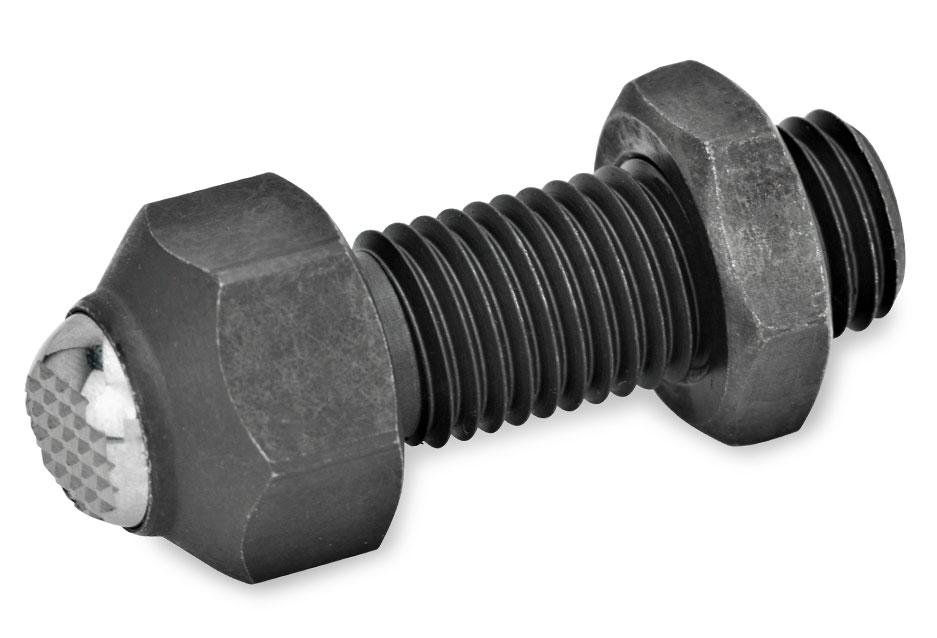

Typ *R: härdad kula med räfflad anliggningsyta.
Typ RR: härdad kula med räfflad anliggningsyta, självåterställande.
*Genom att återgå till den parallella positionen (självåterställning) ger spännelementets kontaktyta en bestämt utgångspunkt, vilket förhindrar att ytan hamnar snett när arbetsstycket sätts på plats.
Beställningsexempel: GN709.3-17-M10-RR
CAD-filer

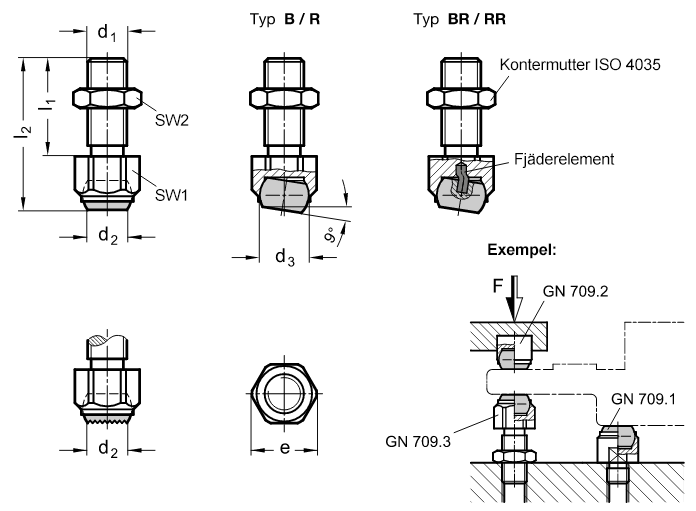

| SW1 | d1 | d2 | d3 (kulans diameter) | e | l1 | l2 | SW2 | Max. statisk belastning (kN) |
| 13 | M 8 | 5,8 | 8,5 | 14,5 | 25 | 36,6 | 13 | 8 |
| 17 | M 10 | 8,6 | 12 | 19 | 30 | 45,7 | 17 | 8 |
| 17 | M 12 | 8,6 | 12 | 19 | 35 | 50,7 | 19 | 15 |
| 24 | M 16 | 10,5 | 16 | 27 | 40 | 60,7 | 24 | 25 |
| 30 | M 20 | 20 | 25 | 33 | 50 | 77,3 | 30 | 90 |
| 36 | M 24 | 20 | 25 | 40 | 70 | 100 | 36 | 90 |
| 46 | M 30 x 1,5 | 34,6 | 40 | 51 | 65 | 100 | 46 | 165 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN709.3-13-M8-B | Spännelement med kontermutter | 453,00 kr | 566,25 kr | Kontakta oss för att beställa | ||
| GN709.3-13-M8-BR | Spännelement med kontermutter | 713,00 kr | 891,25 kr | Kontakta oss för att beställa | ||
| GN709.3-13-M8-R | Spännelement med kontermutter | 606,00 kr | 757,50 kr | Kontakta oss för att beställa | ||
| GN709.3-13-M8-RR | Spännelement med kontermutter | 791,00 kr | 988,75 kr | Kontakta oss för att beställa | ||
| GN709.3-17-M10-B | Spännelement med kontermutter | 605,00 kr | 756,25 kr | Kontakta oss för att beställa | ||
| GN709.3-17-M10-BR | Spännelement med kontermutter | 793,00 kr | 991,25 kr | Kontakta oss för att beställa | ||
| GN709.3-17-M10-R | Spännelement med kontermutter | 781,00 kr | 976,25 kr | Kontakta oss för att beställa | ||
| GN709.3-17-M10-RR | Spännelement med kontermutter | 1 015,00 kr | 1 268,75 kr | Kontakta oss för att beställa | ||
| GN709.3-17-M12-B | Spännelement med kontermutter | 605,00 kr | 756,25 kr | Kontakta oss för att beställa | ||
| GN709.3-17-M12-BR | Spännelement med kontermutter | 793,00 kr | 991,25 kr | Kontakta oss för att beställa | ||
| GN709.3-17-M12-R | Spännelement med kontermutter | 781,00 kr | 976,25 kr | Kontakta oss för att beställa | ||
| GN709.3-17-M12-RR | Spännelement med kontermutter | 1 015,00 kr | 1 268,75 kr | Kontakta oss för att beställa | ||
| GN709.3-24-M16-B | Spännelement med kontermutter | 841,00 kr | 1 051,25 kr | Kontakta oss för att beställa | ||
| GN709.3-24-M16-BR | Spännelement med kontermutter | 1 100,00 kr | 1 375,00 kr | Kontakta oss för att beställa | ||
| GN709.3-24-M16-R | Spännelement med kontermutter | 1 101,00 kr | 1 376,25 kr | Kontakta oss för att beställa | ||
| GN709.3-24-M16-RR | Spännelement med kontermutter | 1 433,00 kr | 1 791,25 kr | Kontakta oss för att beställa | ||
| GN709.3-30-M20-B | Spännelement med kontermutter | 1 446,00 kr | 1 807,50 kr | Kontakta oss för att beställa | ||
| GN709.3-30-M20-BR | Spännelement med kontermutter | 1 888,00 kr | 2 360,00 kr | Kontakta oss för att beställa | ||
| GN709.3-30-M20-R | Spännelement med kontermutter | 1 731,00 kr | 2 163,75 kr | Kontakta oss för att beställa | ||
| GN709.3-30-M20-RR | Spännelement med kontermutter | 2 252,00 kr | 2 815,00 kr | Kontakta oss för att beställa | ||
| GN709.3-36-M24-B | Spännelement med kontermutter | 1 664,00 kr | 2 080,00 kr | Kontakta oss för att beställa | ||
| GN709.3-36-M24-BR | Spännelement med kontermutter | 2 173,00 kr | 2 716,25 kr | Kontakta oss för att beställa | ||
| GN709.3-36-M24-R | Spännelement med kontermutter | 1 951,00 kr | 2 438,75 kr | Kontakta oss för att beställa | ||
| GN709.3-36-M24-RR | Spännelement med kontermutter | 2 535,00 kr | 3 168,75 kr | Kontakta oss för att beställa | ||
| GN709.3-46-M30X1,5-B | Spännelement med kontermutter | 2 070,00 kr | 2 587,50 kr | Kontakta oss för att beställa | ||
| GN709.3-46-M30X1,5-BR | Spännelement med kontermutter | 2 700,00 kr | 3 375,00 kr | Kontakta oss för att beställa | ||
| GN709.3-46-M30X1,5-R | Spännelement med kontermutter | 2 319,00 kr | 2 898,75 kr | Kontakta oss för att beställa | ||
| GN709.3-46-M30X1,5-RR | Spännelement med kontermutter | 3 395,00 kr | 4 243,75 kr | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
