Bygelhandtag GN668A i aluminium
Bygelhandtag i pulverlackerad aluminium med gängade bottenhål eller genomgående hål.
Typ A: gängade bottenhål.
Typ B: genomgående hål. Fästen i polyamid.
BL: Trumlad aluminium.
SW: svart, matt strukturfärg (RAL 9005).
SR: silver, matt strukturfärg (RAL 9006).
Beställningsexempel: GN668-30-312-A-SW
Relaterade produkter
CAD-filer

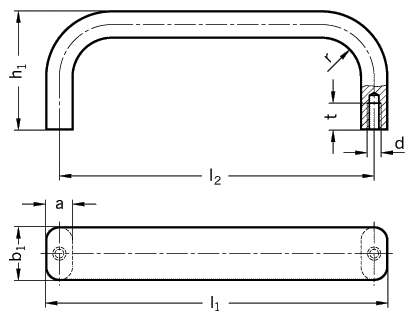

| b1 | l1 ±0,25 | a | b2 | d | h1 | h2 | h3 | l2 | l3 | l4 | r | t1 min. | t2 |
| 20 | 130 | 10 | 23 | M 5 | 45 | 6,5 | 2,5 | 120 | 141 | 153 | 15 | 10 | 5 |
| 20 | 170 | 10 | 23 | M 5 | 45 | 6,5 | 2,5 | 160 | 181 | 193 | 15 | 10 | 5 |
| 20 | 190 | 10 | 23 | M 5 | 45 | 6,5 | 2,5 | 180 | 201 | 213 | 15 | 10 | 5 |
| 20 | 210 | 10 | 23 | M 5 | 45 | 6,5 | 2,5 | 200 | 221 | 233 | 15 | 10 | 5 |
| 30 | 262 | 12 | - | M 6 | 50 | - | - | 250 | - | - | 15 | 12 | - |
| 30 | 312 | 12 | - | M 6 | 50 | - | - | 300 | - | - | 15 | 12 | - |
| 30 | 362 | 12 | - | M 6 | 50 | - | - | 350 | - | - | 15 | 12 | - |
| 30 | 412 | 12 | - | M 6 | 50 | - | - | 400 | - | - | 15 | 12 | - |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | Mängdrabatt | ||||
|---|---|---|---|---|---|---|---|---|
| -10% | -20% | |||||||
| GN668A BL 120-M5 | Bygelhandtag, aluminium, trumlad | 67,90 kr | 84,88 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN668A BL 160-M5 | Bygelhandtag, aluminium, trumlad | 76,90 kr | 96,13 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN668A BL 180-M5 | Bygelhandtag, aluminium, trumlad | 79,90 kr | 99,88 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN668A BL 200-M5 | Bygelhandtag, aluminium, trumlad | 80,30 kr | 100,38 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN668A SW 120-M5 | Bygelhandtag, aluminium, svart | 89,90 kr | 112,38 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN668A SW 160-M5 | Bygelhandtag, aluminium, svart | 101,00 kr | 126,25 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN668A SW 180-M5 | Bygelhandtag, aluminium, svart | 104,50 kr | 130,63 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN668A SW 200-M5 | Bygelhandtag, aluminium, svart | 112,00 kr | 140,00 kr | 20 st | 100 st | Kontakta oss för att beställa | ||
| GN668-20-130-A-SR | Bygelhandtag, aluminium, silver | 75,90 kr | 94,88 kr | — | — | Kontakta oss för att beställa | ||
| GN668-20-130-B-BL | Bygelhandtag, aluminium, trumlad | 92,20 kr | 115,25 kr | — | — | Kontakta oss för att beställa | ||
| GN668-20-130-B-SR | Bygelhandtag, aluminium, silver | 113,00 kr | 141,25 kr | — | — | Kontakta oss för att beställa | ||
| GN668-20-130-B-SW | Bygelhandtag, aluminium, svart | 113,00 kr | 141,25 kr | — | — | Kontakta oss för att beställa | ||
| GN668-20-170-A-SR | Bygelhandtag, aluminium, silver | 84,30 kr | 105,38 kr | — | — | Kontakta oss för att beställa | ||
| GN668-20-170-B-BL | Bygelhandtag, aluminium, trumlad | 100,00 kr | 125,00 kr | — | — | Kontakta oss för att beställa | ||
| GN668-20-170-B-SR | Bygelhandtag, aluminium, silver | 122,50 kr | 153,13 kr | — | — | Kontakta oss för att beställa | ||
| GN668-20-170-B-SW | Bygelhandtag, aluminium, svart | 122,50 kr | 153,13 kr | — | — | Kontakta oss för att beställa | ||
| GN668-20-190-A-SR | Bygelhandtag, aluminium, silver | 87,20 kr | 109,00 kr | — | — | Kontakta oss för att beställa | ||
| GN668-20-190-B-BL | Bygelhandtag, aluminium, trumlad | 103,00 kr | 128,75 kr | — | — | Kontakta oss för att beställa | ||
| GN668-20-190-B-SR | Bygelhandtag, aluminium, silver | 125,00 kr | 156,25 kr | — | — | Kontakta oss för att beställa | ||
| GN668-20-190-B-SW | Bygelhandtag, aluminium, svart | 125,00 kr | 156,25 kr | — | — | Kontakta oss för att beställa | ||
| GN668-20-210-A-SR | Bygelhandtag, aluminium, silver | 97,00 kr | 121,25 kr | — | — | Kontakta oss för att beställa | ||
| GN668-20-210-B-BL | Bygelhandtag, aluminium, trumlad | 105,00 kr | 131,25 kr | — | — | Kontakta oss för att beställa | ||
| GN668-20-210-B-SR | Bygelhandtag, aluminium, silver | 135,50 kr | 169,38 kr | — | — | Kontakta oss för att beställa | ||
| GN668-20-210-B-SW | Bygelhandtag, aluminium, svart | 135,50 kr | 169,38 kr | — | — | Kontakta oss för att beställa | ||
| GN668-30-262-A-BL | Bygelhandtag, aluminium, trumlad | 212,00 kr | 265,00 kr | — | — | Kontakta oss för att beställa | ||
| GN668-30-262-A-SR | Bygelhandtag, aluminium, silver | 264,00 kr | 330,00 kr | — | — | Kontakta oss för att beställa | ||
| GN668-30-262-A-SW | Bygelhandtag, aluminium, svart | 264,00 kr | 330,00 kr | — | — | Kontakta oss för att beställa | ||
| GN668-30-312-A-BL | Bygelhandtag, aluminium, trumlad | 221,00 kr | 276,25 kr | — | — | Kontakta oss för att beställa | ||
| GN668-30-312-A-SR | Bygelhandtag, aluminium, silver | 280,00 kr | 350,00 kr | — | — | Kontakta oss för att beställa | ||
| GN668-30-312-A-SW | Bygelhandtag, aluminium, svart | 280,00 kr | 350,00 kr | — | — | Kontakta oss för att beställa | ||
| GN668-30-362-A-BL | Bygelhandtag, aluminium, trumlad | 240,00 kr | 300,00 kr | — | — | Kontakta oss för att beställa | ||
| GN668-30-362-A-SR | Bygelhandtag, aluminium, silver | 302,00 kr | 377,50 kr | — | — | Kontakta oss för att beställa | ||
| GN668-30-362-A-SW | Bygelhandtag, aluminium, svart | 302,00 kr | 377,50 kr | — | — | Kontakta oss för att beställa | ||
| GN668-30-412-A-BL | Bygelhandtag, aluminium, trumlad | 255,00 kr | 318,75 kr | — | — | Kontakta oss för att beställa | ||
| GN668-30-412-A-SR | Bygelhandtag, aluminium, silver | 318,00 kr | 397,50 kr | — | — | Kontakta oss för att beställa | ||
| GN668-30-412-A-SW | Bygelhandtag, aluminium, svart | 318,00 kr | 397,50 kr | — | — | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
