Ställbar spännspak GN6337.3 med gängad tapp, frikoppling genom tryck
Ställbar spännspak med gängad tapp, frikoppling genom tryck.

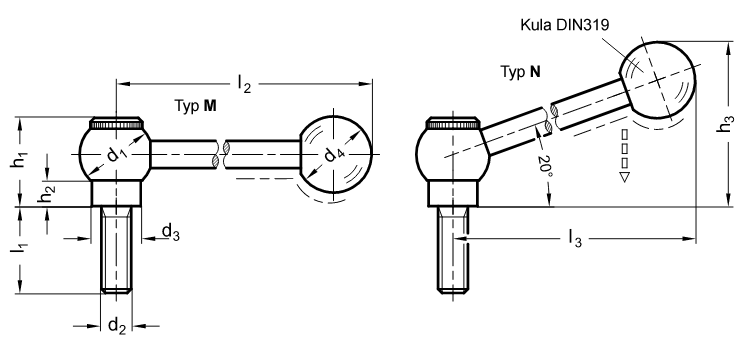

Till skillnad från våra övriga spännspakar, vilka frikopplas genom att dra i spaken, frikopplas GN99.2 genom att i stället trycka på spaken (se ritning).

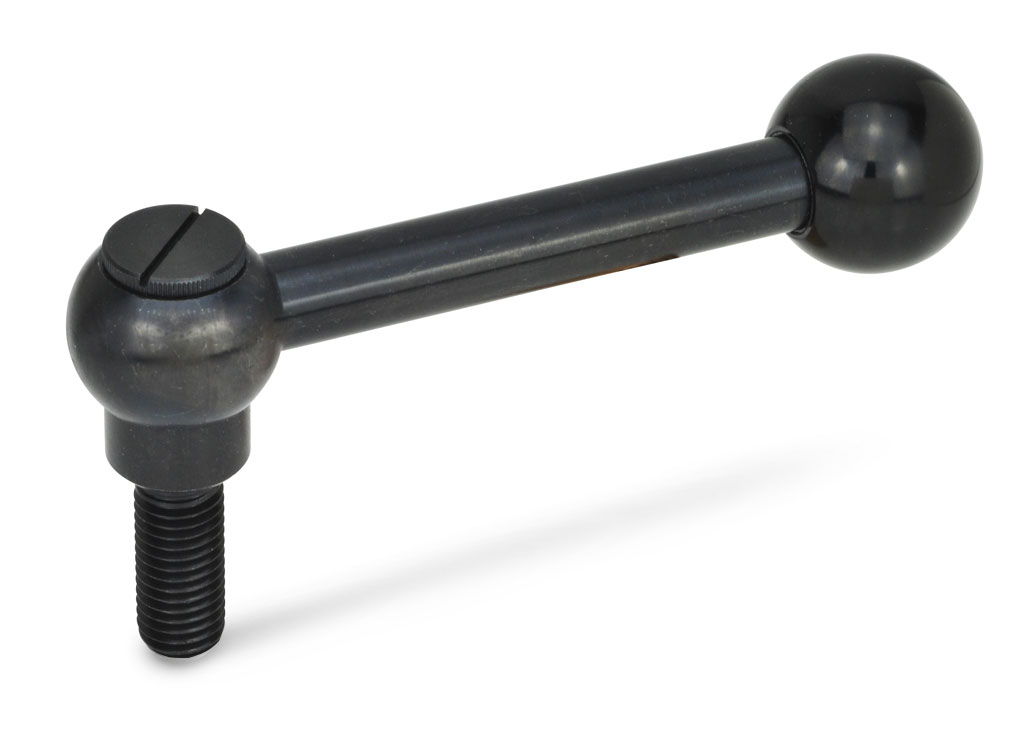

Typ M: rak spak.

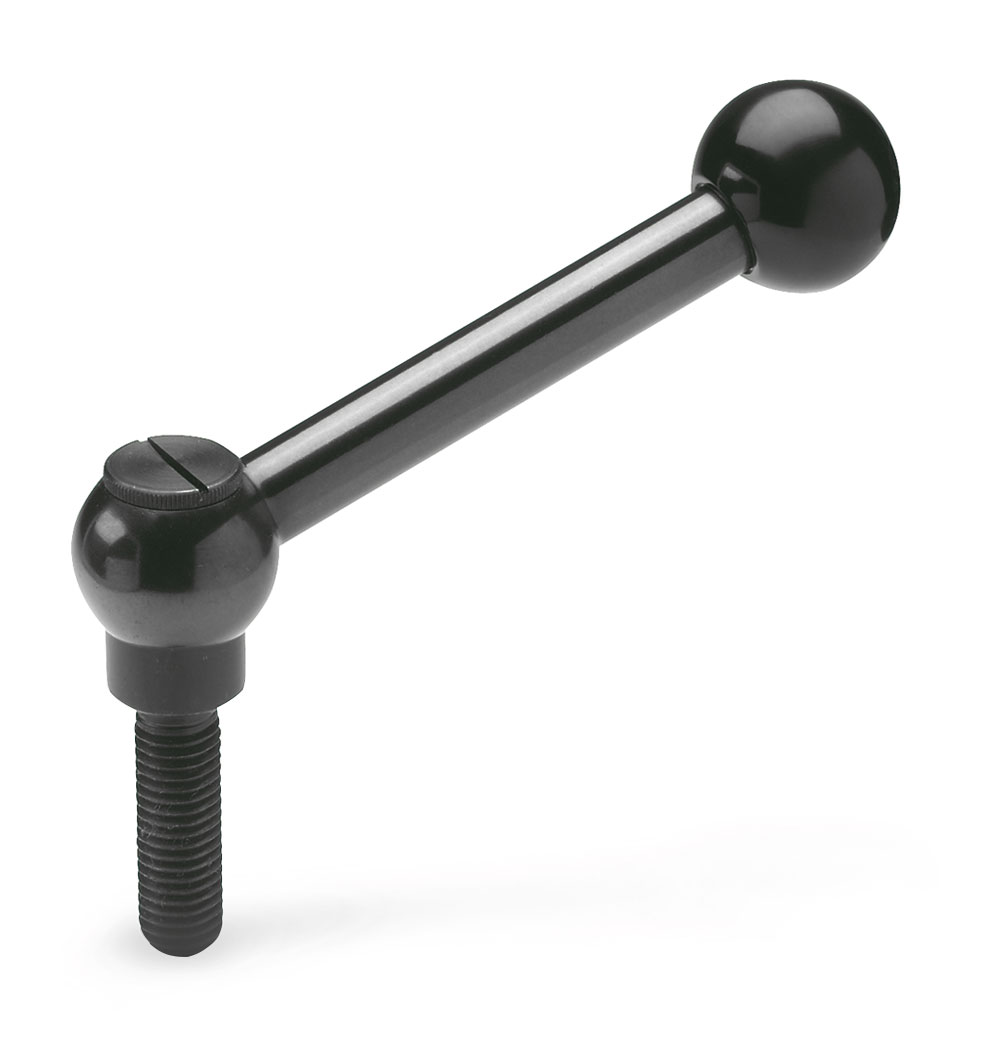

Typ N: vinklad spak.
Beställningsexempel: GN6337.3-25-M10-20-M
Relaterade produkter
CAD-filer
| d1 | d2 | l1 | d3 | d4 | h1 | h2 | h3 ≈ | l2 | l3 ≈ | |||||
| 20 | M 8 | 20 | 25 | 32 | 40 | 50 | 63 | 13,5 | 20 | 25 | 8 | 46 | 74 | 70 |
| 25 | M 10 | 20 | 25 | 32 | 40 | 50 | 63 | 16 | 25 | 29 | 8 | 58 | 93 | 87 |
| 28 | M 12 | 25 | 32 | 40 | 50 | 63 | 80 | 19 | 30 | 33,5 | 10,5 | 70,5 | 116 | 109 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN6337.3-20-M8-20-M | Ställbar spännspak | 156,50 kr | 195,63 kr | Kontakta oss för att beställa | ||
| GN6337.3-20-M8-20-N | Ställbar spännspak | 156,50 kr | 195,63 kr | Kontakta oss för att beställa | ||
| GN6337.3-20-M8-25-M | Ställbar spännspak | 163,50 kr | 204,38 kr | Kontakta oss för att beställa | ||
| GN6337.3-20-M8-25-N | Ställbar spännspak | 163,50 kr | 204,38 kr | Kontakta oss för att beställa | ||
| GN6337.3-20-M8-32-M | Ställbar spännspak | 160,50 kr | 200,63 kr | Kontakta oss för att beställa | ||
| GN6337.3-20-M8-32-N | Ställbar spännspak | 160,50 kr | 200,63 kr | Kontakta oss för att beställa | ||
| GN6337.3-20-M8-40-M | Ställbar spännspak | 162,00 kr | 202,50 kr | Kontakta oss för att beställa | ||
| GN6337.3-20-M8-40-N | Ställbar spännspak | 162,00 kr | 202,50 kr | Kontakta oss för att beställa | ||
| GN6337.3-20-M8-50-M | Ställbar spännspak | 162,50 kr | 203,13 kr | Kontakta oss för att beställa | ||
| GN6337.3-20-M8-50-N | Ställbar spännspak | 162,50 kr | 203,13 kr | Kontakta oss för att beställa | ||
| GN6337.3-20-M8-63-M | Ställbar spännspak | 180,00 kr | 225,00 kr | Kontakta oss för att beställa | ||
| GN6337.3-20-M8-63-N | Ställbar spännspak | 180,00 kr | 225,00 kr | Kontakta oss för att beställa | ||
| GN6337.3-25-M10-20-M | Ställbar spännspak | 215,00 kr | 268,75 kr | Kontakta oss för att beställa | ||
| GN6337.3-25-M10-20-N | Ställbar spännspak | 215,00 kr | 268,75 kr | Kontakta oss för att beställa | ||
| GN6337.3-25-M10-25-M | Ställbar spännspak | 211,00 kr | 263,75 kr | Kontakta oss för att beställa | ||
| GN6337.3-25-M10-25-N | Ställbar spännspak | 211,00 kr | 263,75 kr | Kontakta oss för att beställa | ||
| GN6337.3-25-M10-32-M | Ställbar spännspak | 212,00 kr | 265,00 kr | Kontakta oss för att beställa | ||
| GN6337.3-25-M10-32-N | Ställbar spännspak | 212,00 kr | 265,00 kr | Kontakta oss för att beställa | ||
| GN6337.3-25-M10-40-M | Ställbar spännspak | 221,00 kr | 276,25 kr | Kontakta oss för att beställa | ||
| GN6337.3-25-M10-40-N | Ställbar spännspak | 221,00 kr | 276,25 kr | Kontakta oss för att beställa | ||
| GN6337.3-25-M10-50-M | Ställbar spännspak | 220,00 kr | 275,00 kr | Kontakta oss för att beställa | ||
| GN6337.3-25-M10-50-N | Ställbar spännspak | 220,00 kr | 275,00 kr | Kontakta oss för att beställa | ||
| GN6337.3-25-M10-63-M | Ställbar spännspak | 220,00 kr | 275,00 kr | Kontakta oss för att beställa | ||
| GN6337.3-25-M10-63-N | Ställbar spännspak | 220,00 kr | 275,00 kr | Kontakta oss för att beställa | ||
| GN6337.3-28-M12-25-M | Ställbar spännspak | 362,00 kr | 452,50 kr | Kontakta oss för att beställa | ||
| GN6337.3-28-M12-25-N | Ställbar spännspak | 362,00 kr | 452,50 kr | Kontakta oss för att beställa | ||
| GN6337.3-28-M12-32-M | Ställbar spännspak | 364,00 kr | 455,00 kr | Kontakta oss för att beställa | ||
| GN6337.3-28-M12-32-N | Ställbar spännspak | 364,00 kr | 455,00 kr | Kontakta oss för att beställa | ||
| GN6337.3-28-M12-40-M | Ställbar spännspak | 366,00 kr | 457,50 kr | Kontakta oss för att beställa | ||
| GN6337.3-28-M12-40-N | Ställbar spännspak | 366,00 kr | 457,50 kr | Kontakta oss för att beställa | ||
| GN6337.3-28-M12-50-M | Ställbar spännspak | 368,00 kr | 460,00 kr | Kontakta oss för att beställa | ||
| GN6337.3-28-M12-50-N | Ställbar spännspak | 368,00 kr | 460,00 kr | Kontakta oss för att beställa | ||
| GN6337.3-28-M12-63-M | Ställbar spännspak | 372,00 kr | 465,00 kr | Kontakta oss för att beställa | ||
| GN6337.3-28-M12-63-N | Ställbar spännspak | 372,00 kr | 465,00 kr | Kontakta oss för att beställa | ||
| GN6337.3-28-M12-80-M | Ställbar spännspak | 387,00 kr | 483,75 kr | Kontakta oss för att beställa | ||
| GN6337.3-28-M12-80-N | Ställbar spännspak | 387,00 kr | 483,75 kr | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
