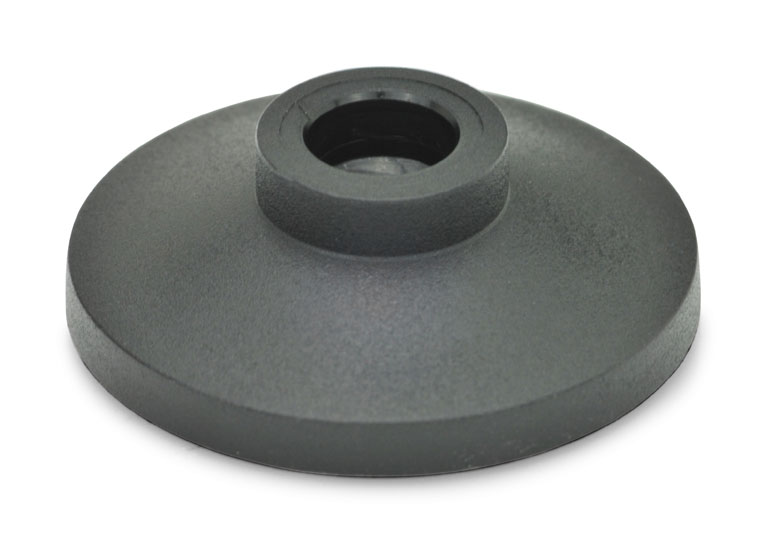

Tryckplatta GN631 i termoplast
Tryckplatta i termoplast (polyacetal).
Svart, matt struktur.
Beställningsexempel GN631 15-M8
CAD-filer

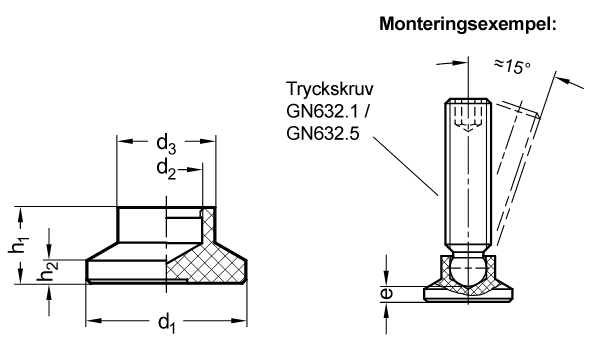

| d1 | d2 | d3 | e ≈ | h1 | h2 | Tryckskruv GN632.1 / GN 632.5 |
| 15 | 4,5 | 8,6 | 3,6 | 7,6 | 2,5 | M 6 |
| 15 | 6,1 | 8,6 | 2,5 | 7,6 | 2,5 | M 8 |
| 18 | 4,5 | 10,8 | 5,2 | 9,2 | 2,5 | M 6 |
| 18 | 6,1 | 10,8 | 4,2 | 9,2 | 2,5 | M 8 |
| 18 | 7,8 | 10,8 | 3,8 | 9,2 | 2,5 | M 10 |
| 21 | 4,5 | 12,8 | 6 | 10 | 3 | M 6 |
| 21 | 6,1 | 12,8 | 5 | 10 | 3 | M 8 |
| 21 | 7,8 | 12,8 | 4,3 | 10 | 3 | M 10 |
| 21 | 9,4 | 12,8 | 3,4 | 10 | 3 | M 12 |
| 25 | 4,5 | 13 | 6,5 | 10,5 | 3 | M 6 |
| 25 | 6,1 | 13 | 5,5 | 10,5 | 3 | M 8 |
| 25 | 7,8 | 13 | 4,6 | 10,5 | 3 | M 10 |
| 25 | 9,4 | 13 | 3,6 | 10,5 | 3 | M 12 |
| 32 | 4,5 | 14 | 7 | 11 | 3 | M 6 |
| 32 | 6,1 | 14 | 6 | 11 | 3 | M 8 |
| 32 | 7,8 | 14 | 5 | 11 | 3 | M 10 |
| 32 | 9,4 | 14 | 4,2 | 11 | 3 | M 12 |
| 40 | 6,1 | 16 | 8 | 13 | 4 | M 8 |
| 40 | 7,8 | 16 | 7 | 13 | 4 | M 10 |
| 40 | 9,4 | 16 | 6,2 | 13 | 4 | M 12 |
| 50 | 6,1 | 16 | 10,4 | 15,5 | 4 | M 8 |
| 50 | 7,8 | 16 | 9,3 | 15,5 | 4 | M 10 |
| 50 | 9,4 | 16 | 8,7 | 15,5 | 4 | M 12 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | Mängdrabatt | ||||
|---|---|---|---|---|---|---|---|---|
| -10% | -20% | |||||||
| GN631 15-M8 | Tryckplatta, plast | 9,35 kr | 11,69 kr | 100 st | 500 st | Kontakta oss för att beställa | ||
| GN631 18-M10 | Tryckplatta, plast | 9,95 kr | 12,44 kr | 100 st | 500 st | Kontakta oss för att beställa | ||
| GN631 21-M12 | Tryckplatta, plast | 10,90 kr | 13,63 kr | 100 st | 500 st | Kontakta oss för att beställa | ||
| GN631-15-4,5 | Tryckplatta, plast | 9,35 kr | 11,69 kr | 100 st | 500 st | Kontakta oss för att beställa | ||
| GN631-18-4,5 | Tryckplatta, plast | 10,30 kr | 12,88 kr | 100 st | 500 st | Kontakta oss för att beställa | ||
| GN631-18-6,1 | Tryckplatta, plast | 9,72 kr | 12,15 kr | 100 st | 500 st | Kontakta oss för att beställa | ||
| GN631-21-4,5 | Tryckplatta, plast | 10,90 kr | 13,63 kr | 100 st | 500 st | Kontakta oss för att beställa | ||
| GN631-21-6,1 | Tryckplatta, plast | 10,90 kr | 13,63 kr | 100 st | 500 st | Kontakta oss för att beställa | ||
| GN631-21-7,8 | Tryckplatta, plast | 10,90 kr | 13,63 kr | 100 st | 500 st | Kontakta oss för att beställa | ||
| GN631-25-4,5 | Tryckplatta, plast | 13,60 kr | 17,00 kr | 100 st | 500 st | Kontakta oss för att beställa | ||
| GN631-25-6,1 | Tryckplatta, plast | 13,60 kr | 17,00 kr | 100 st | 500 st | Kontakta oss för att beställa | ||
| GN631-25-7,8 | Tryckplatta, plast | 13,60 kr | 17,00 kr | 100 st | 500 st | Kontakta oss för att beställa | ||
| GN631-25-9,4 | Tryckplatta, plast | 13,60 kr | 17,00 kr | 100 st | 500 st | Kontakta oss för att beställa | ||
| GN631-32-4,5 | Tryckplatta, plast | 17,00 kr | 21,25 kr | 100 st | 500 st | Kontakta oss för att beställa | ||
| GN631-32-6,1 | Tryckplatta, plast | 17,00 kr | 21,25 kr | 100 st | 500 st | Kontakta oss för att beställa | ||
| GN631-32-7,8 | Tryckplatta, plast | 17,00 kr | 21,25 kr | 100 st | 500 st | Kontakta oss för att beställa | ||
| GN631-32-9,4 | Tryckplatta, plast | 17,00 kr | 21,25 kr | 100 st | 500 st | Kontakta oss för att beställa | ||
| GN631-40-6,1 | Tryckplatta, plast | 20,50 kr | 25,63 kr | 100 st | 500 st | Kontakta oss för att beställa | ||
| GN631-40-7,8 | Tryckplatta, plast | 20,50 kr | 25,63 kr | 100 st | 500 st | Kontakta oss för att beställa | ||
| GN631-40-9,4 | Tryckplatta, plast | 20,50 kr | 25,63 kr | 100 st | 500 st | Kontakta oss för att beställa | ||
| GN631-50-6,1 | Tryckplatta, plast | 24,40 kr | 30,50 kr | 100 st | 500 st | Kontakta oss för att beställa | ||
| GN631-50-7,8 | Tryckplatta, plast | 24,40 kr | 30,50 kr | 100 st | 500 st | Kontakta oss för att beställa | ||
| GN631-50-9,4 | Tryckplatta, plast | 24,40 kr | 30,50 kr | 100 st | 500 st | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
