Inställningsbult GN617.1
Låsbar

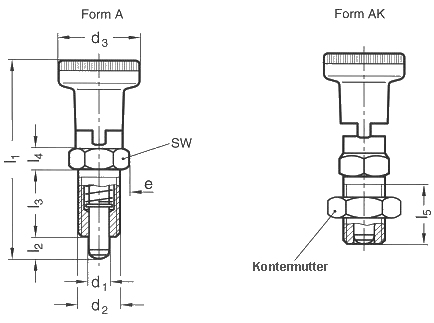

Form A med knopp
Form AK med knopp och kontermutter
Form NI rostfri med knopp
Form NIK rostfri med knopp och kontermutter
Stål
Brunerad
eller
Rostfritt stål
Knopp i termoplast
Svart, matt struktur
Stiftet i stål, slipat och nitrerat
Beställningsexempel GN617.1 AK 5
| d1 -0,02/-0,04 | d2 | d3 | e | l1 | l2 ±0,5 | l3 | l4 | l5 min. | sw |
| 5 | M 10 X 1 | 21 | 13,8 | 49 | 5 | 17 | 5 | 15 | 12 |
| 6 | M 12 X 1,5 | 25 | 16,2 | 59 | 6 | 20 | 6 | 17 | 14 |
| 8 | M 16 X 1,5 | 31 | 21,9 | 73,5 | 7 | 26 | 8 | 23 | 19 |
| 10 | M 20X1,5 | 31 | 25,4 | 91 | 10 | 33 | 10 | 30 | 22 |
| Mängdrabatt | ||||
|---|---|---|---|---|
| Art.nr | Benämning | Kr/st ex.moms | -10% | -20% |
| GN617.1 A 5 | Låsbar inst.bult, M10X1 | 93.30 | 20 st | 100 st |
| GN617.1 A 6 | Låsbar inst.bult, M12X1,5 | 102.20 | 20 st | 100 st |
| GN617.1 A 8 | Låsbar inst.bult, M16X1,5 | 122.80 | 20 st | 100 st |
| GN617.1 A 10 | Låsbar inst.bult, M20X1,5 | 216.40 | 20 st | 100 st |
| GN617.1 AK 5 | Låsbar inst.bult, M10X1 | 95.60 | 20 st | 100 st |
| GN617.1 AK 6 | Låsbar inst.bult, M12X1,5 | 105.20 | 20 st | 100 st |
| GN617.1 AK 8 | Låsbar inst.bult, M16X1,5 | 129.20 | 20 st | 100 st |
| GN617.1 AK 10 | Låsbar inst.bult, M20X1,5 | 224.70 | 20 st | 100 st |
| GN617.1 NI 5 | Låsbar inst.bult, M10X1, rfr | 140.20 | 10 st | 50 st |
| GN617.1 NI 6 | Låsbar inst.bult, M12X1,5, rfr | 163.00 | 10 st | 50 st |
| GN617.1 NI 8 | Låsbar inst.bult, M16X1,5, rfr | 226.70 | 10 st | 50 st |
| GN617.1 NI 10 | Låsbar inst.bult, M20X1,5, rfr | 399.00 | 10 st | 50 st |
| GN617.1 NIK 5 | Låsbar inst.bult, M10X1, rfr | 142.40 | 10 st | 50 st |
| GN617.1 NIK 6 | Låsbar inst.bult, M12X1,5, rfr | 167.40 | 10 st | 50 st |
| GN617.1 NIK 8 | Låsbar inst.bult, M16X1,5, rfr | 236.20 | 10 st | 50 st |
| GN617.1 NIK 10 | Låsbar inst.bult, M20X1,5, rfr | 412.00 | 10 st | 50 st |
