Fjädrande tryckstycke GN614.5 för hål med grova toleranser
Fjädrande tryckstycke i svart polyacetal med slitsat utförande, lämpad för en håldiameter med lägre precision.
Typ KU: rostfri, härdad kula.
Typ KD: kula i polyacetal (POM).
Fjäder i rostfritt stål.
Max. arbetstemperatur: 50° C.
Beställningsexempel: GN614.5 KU 6
CAD-filer

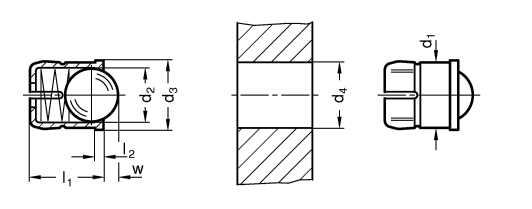

| d1 +0,1 | d2 | d3 | d4 +0,2 | l1 ±0,2 | l2 | w | Fjäderkraft (N) ≈ | Fjäderkraft (N) ≈ |
| Viloläge | Intryckt | |||||||
| 4 | 3 | 4,6 | 4 | 5 | 1 | 0,8 | 3 | 6,5 |
| 5 | 4 | 5,6 | 5 | 6 | 1 | 1 | 6 | 9,4 |
| 6 | 5 | 6,5 | 6 | 7 | 1 | 1,6 | 6,2 | 12,6 |
| 8 | 6,5 | 8,5 | 8 | 9 | 1 | 1,9 | 10 | 20,4 |
| 10 | 8 | 11 | 10 | 13,5 | 1,5 | 2,4 | 11,9 | 22,3 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | Mängdrabatt | |||
|---|---|---|---|---|---|---|---|
| -10% | -20% | ||||||
| GN614.5 KU 4 | Fjädr. tryckstycke, rfr kula | 11,70 kr | 14,63 kr | 100 st | 500 st | ||
| GN614.5 KU 5 | Fjädr. tryckstycke, rfr kula | 12,80 kr | 16,00 kr | 100 st | 500 st | ||
| GN614.5 KU 6 | Fjädr. tryckstycke, rfr kula | 12,70 kr | 15,88 kr | 100 st | 500 st | ||
| GN614.5 KU 8 | Fjädr. tryckstycke, rfr kula | 14,60 kr | 18,25 kr | 100 st | 500 st | ||
| GN614.5 KU 10 | Fjädr. tryckstycke, rfr kula | 24,20 kr | 30,25 kr | 100 st | 500 st | ||
| GN614.5 KD 10 | Fjädr. tryckstycke, POM | 30,40 kr | 38,00 kr | 100 st | 500 st | ||
| GN614.5 KD 4 | Fjädr. tryckstycke, POM | 15,50 kr | 19,38 kr | 100 st | 500 st | ||
| GN614.5 KD 5 | Fjädr. tryckstycke, POM | 16,70 kr | 20,88 kr | 100 st | 500 st | ||
| GN614.5 KD 6 | Fjädr. tryckstycke, POM | 17,60 kr | 22,00 kr | 100 st | 500 st | ||
| GN614.5 KD 8 | Fjädr. tryckstycke, POM | 19,10 kr | 23,88 kr | 100 st | 500 st | ||
Scrolla i sidled för fler kolumner
