Inställningsbult GN612
Inställningsbult i brunerat eller rostfritt stål.
Form A utan kontermutter.
Form AK med kontermutter.
Form B med plastöverdraget handtag.
Form BK med plastöverdraget handtag och kontermutter.
Form NI i rostfritt stål.
Form NIK i rostfritt stål med kontermutter i rostfritt stål.
Form NIB i rostfritt stål med plastöverdraget handtag
Form NIBK i rostfritt stål med plastöverdraget handtag och kontermutter.
Slipat och nitrerat stift.
Beställningsexempel GN612 NIBK 10 (10 anger diametern på stiftet)

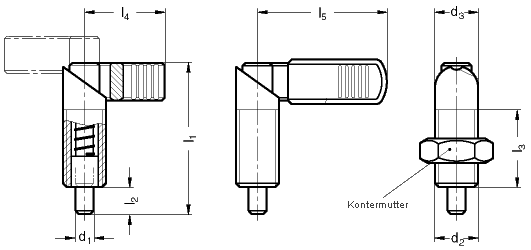

| d1 -0,02/-0,04 | d2 | d3 | l1 | l2 ±0,5 | l3 +1,5 | l4 | l5 |
| 5 | M12X1,5 | 12 | 47 | 8 | 26 | 26 | 32 |
| 6 | M12X1,5 | 12 | 47 | 8 | 26 | 26 | 32 |
| 6 | M16X1,5 | 16 | 56 | 10 | 30 | 32 | 42 |
| 8 | M12X1,5 | 12 | 47 | 8 | 26 | 26 | 32 |
| 8 | M16X1,5 | 16 | 56 | 10 | 30 | 32 | 42 |
| 8 | M20X1,5 | 20 | 69 | 12 | 36 | 37 | 52 |
| 10 | M16X1,5 | 16 | 56 | 10 | 30 | 32 | 42 |
| 10 | M20X1,5 | 20 | 69 | 12 | 36 | 37 | 52 |
| 12 | M20X1,5 | 20 | 69 | 12 | 36 | 37 | 52 |
| Mängdrabatt | ||||
|---|---|---|---|---|
| Art.nr | Benämning | Kr/st ex.moms | -10% | -20% |
| GN612-12 A 5 | Inställningsbult, M12x1,5 | 159.60 | 10 st | 50 st |
| GN612-12 A 6 | Inställningsbult, M12x1,5 | 163.50 | 10 st | 50 st |
| GN612-12 A 8 | Inställningsbult, M12x1,5 | 160.10 | 10 st | 50 st |
| GN612-16 A 6 | Inställningsbult, M16x1,5 | 174.80 | 10 st | 50 st |
| GN612-16 A 8 | Inställningsbult, M16x1,5 | 178.00 | 10 st | 50 st |
| GN612-16 A 10 | Inställningsbult, M16x1,5 | 174.80 | 10 st | 50 st |
| GN612 A 8 | Inställningsbult, M20x1,5 | 212.10 | 10 st | 50 st |
| GN612 A 10 | Inställningsbult, M20x1,5 | 203.70 | 10 st | 50 st |
| GN612 A 12 | Inställningsbult, M20x1,5 | 210.70 | 10 st | 50 st |
| GN612-12 AK 5 | Inställningsbult, M12x1,5 | 149.40 | 10 st | 50 st |
| GN612-12 AK 6 | Inställningsbult, M12x1,5 | 149.40 | 10 st | 50 st |
| GN612-12 AK 8 | Inställningsbult, M12x1,5 | 149.40 | 10 st | 50 st |
| GN612-16 AK 6 | Inställningsbult, M16x1,5 | 189.60 | 10 st | 50 st |
| GN612-16 AK 8 | Inställningsbult, M16x1,5 | 189.60 | 10 st | 50 st |
| GN612-16 AK 10 | Inställningsbult, M16x1,5 | 189.60 | 10 st | 50 st |
| GN612 AK 8 | Inställningsbult, M20x1,5 | 207.00 | 10 st | 50 st |
| GN612 AK 10 | Inställningsbult, M20x1,5 | 215.70 | 10 st | 50 st |
| GN612 AK 12 | Inställningsbult, M20x1,5 | 220.70 | 10 st | 50 st |
| GN612-12 B 5 | Inställningsbult, M12x1,5 | 187.50 | 10 st | 50 st |
| GN612-12 B 6 | Inställningsbult, M12x1,5 | 186.30 | 10 st | 50 st |
| GN612-12 B 8 | Inställningsbult, M12x1,5 | 190.50 | 10 st | 50 st |
| GN612-16 B 6 | Inställningsbult, M16x1,5 | 199.10 | 10 st | 50 st |
| GN612-16 B 8 | Inställningsbult, M16x1,5 | 201.50 | 10 st | 50 st |
| GN612-16 B 10 | Inställningsbult, M16x1,5 | 199.10 | 10 st | 50 st |
| GN612 B 8 | Inställningsbult, M20x1,5 | 240.80 | 10 st | 50 st |
| GN612 B 10 | Inställningsbult, M20x1,5 | 233.20 | 10 st | 50 st |
| GN612 B 12 | Inställningsbult, M20x1,5 | 236.40 | 10 st | 50 st |
| GN612-12 BK 5 | Inställningsbult, M12x1,5 | 179.80 | 10 st | 50 st |
| GN612-12 BK 6 | Inställningsbult, M12x1,5 | 179.80 | 10 st | 50 st |
| GN612-12 BK 8 | Inställningsbult, M12x1,5 | 179.80 | 10 st | 50 st |
| GN612-16 BK 6 | Inställningsbult, M16x1,5 | 221.20 | 10 st | 50 st |
| GN612-16 BK 8 | Inställningsbult, M16x1,5 | 221.20 | 10 st | 50 st |
| GN612-16 BK 10 | Inställningsbult, M16x1,5 | 221.20 | 10 st | 50 st |
| GN612 BK 8 | Inställningsbult, M20x1,5 | 243.50 | 10 st | 50 st |
| GN612 BK 10 | Inställningsbult, M20x1,5 | 245.30 | 10 st | 50 st |
| GN612 BK 12 | Inställningsbult, M20x1,5 | 247.20 | 10 st | 50 st |
| GN612-12 NI 5 | Inställningsbult, M12x1,5 | 201.80 | 10 st | 50 st |
| GN612-12 NI 6 | Inställningsbult, M12x1,5 | 208.20 | 10 st | 50 st |
| GN612-12 NI 8 | Inställningsbult, M12x1,5 | 203.40 | 10 st | 50 st |
| GN612-16 NI 6 | Inställningsbult, M16x1,5 | 251.40 | 10 st | 50 st |
| GN612-16 NI 8 | Inställningsbult, M16x1,5 | 251.10 | 10 st | 50 st |
| GN612-16 NI 10 | Inställningsbult, M16x1,5 | 246.60 | 10 st | 50 st |
| GN612 NI 8 | Inställningsbult, M20x1,5 | 329.90 | 10 st | 50 st |
| GN612 NI 10 | Inställningsbult, M20x1,5 | 335.30 | 10 st | 50 st |
| GN612 NI 12 | Inställningsbult, M20x1,5 | 336.50 | 10 st | 50 st |
| GN612-12 NIK 5 | Inställningsbult, M12x1,5 | 185.60 | 10 st | 50 st |
| GN612-12 NIK 6 | Inställningsbult, M12x1,5 | 185.60 | 10 st | 50 st |
| GN612-12 NIK 8 | Inställningsbult, M12x1,5 | 185.60 | 10 st | 50 st |
| GN612-16 NIK 6 | Inställningsbult, M16x1,5 | 277.80 | 10 st | 50 st |
| GN612-16 NIK 8 | Inställningsbult, M16x1,5 | 277.80 | 10 st | 50 st |
| GN612-16 NIK 10 | Inställningsbult, M16x1,5 | 277.80 | 10 st | 50 st |
| GN612 NIK 8 | Inställningsbult, M20x1,5 | 321.80 | 10 st | 50 st |
| GN612 NIK 10 | Inställningsbult, M20x1,5 | 323.80 | 10 st | 50 st |
| GN612 NIK 12 | Inställningsbult, M20x1,5 | 325.80 | 10 st | 50 st |
| GN612-12 NIB 5 | Inställningsbult, M12x1,5 | 229.10 | 10 st | 50 st |
| GN612-12 NIB 6 | Inställningsbult, M12x1,5 | 229.10 | 10 st | 50 st |
| GN612-12 NIB 8 | Inställningsbult, M12x1,5 | 230.10 | 10 st | 50 st |
| GN612-16 NIB 6 | Inställningsbult, M16x1,5 | 273.00 | 10 st | 50 st |
| GN612-16 NIB 8 | Inställningsbult, M16x1,5 | 273.10 | 10 st | 50 st |
| GN612-16 NIB 10 | Inställningsbult, M16x1,5 | 269.80 | 10 st | 50 st |
| GN612 NIB 8 | Inställningsbult, M20x1,5 | 357.00 | 10 st | 50 st |
| GN612 NIB 10 | Inställningsbult, M20x1,5 | 363.00 | 10 st | 50 st |
| GN612 NIB 12 | Inställningsbult, M20x1,5 | 342.80 | 10 st | 50 st |
| GN612-12 NIBK 5 | Inställningsbult, M12x1,5 | 198.50 | 10 st | 50 st |
| GN612-12 NIBK 6 | Inställningsbult, M12x1,5 | 198.50 | 10 st | 50 st |
| GN612-12 NIBK 8 | Inställningsbult, M12x1,5 | 198.50 | 10 st | 50 st |
| GN612-16 NIBK 6 | Inställningsbult, M16x1,5 | 283.80 | 10 st | 50 st |
| GN612-16 NIBK 8 | Inställningsbult, M16x1,5 | 283.80 | 10 st | 50 st |
| GN612-16 NIBK 10 | Inställningsbult, M16x1,5 | 283.80 | 10 st | 50 st |
| GN612 NIBK 8 | Inställningsbult, M20x1,5 | 327.80 | 10 st | 50 st |
| GN612 NIBK 10 | Inställningsbult, M20x1,5 | 329.70 | 10 st | 50 st |
| GN612 NIBK 12 | Inställningsbult, M20x1,5 | 331.60 | 10 st | 50 st |
