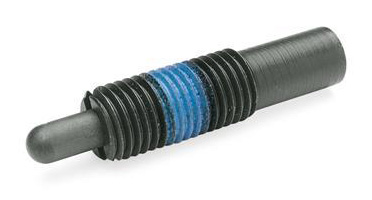

Fjädrande tryckskruv GN611 med gänglåsning
Fjädrande tryckskruv i brunerat eller rostfritt stål.
Polyamidbaserad gänglåsning (-60°C...+120°C).
Typ L: brunerat stål, normal fjäderkraft.
Typ LS: brunerat stål, förstärkt fjäderkraft.
Typ LN: rostfritt stål, normal fjäderkraft.
Typ LSN: rostfritt stål, förstärkt fjäderkraft.
Den ungefärliga fjäderkraften i tabellen avser stiftets yttre respektive inre läge.
Beställningsexempel: GN611-M12-10-LSN
Se även skruvmejsel GN611.5
CAD-filer
| d1 | w | d2 | d3 | l1 | l2 | Insexfattning | Fjäderkraft, typ L / LN (N), inre-yttre läge ≈ | Fjäderkraft, typ LS / LSN (N), inre-yttre läge ≈ | Passande skruvmejsel |
| M 10 | 8 | 4 | 7.8 | 35 | 25 | 3 | 6-16 | 12-22 | GN611.5-M10 |
| M 12 | 10 | 5.5 | 9.5 | 43 | 35 | 4 | 4-18 | 7-46 | GN611.5-M12 |
| M 16 | 10 | 8 | 13.4 | 48 | 35 | 6 | 7-24 | 10-43 | GN611.5-M16 |
| M 16 | 15 | 8 | 13.4 | 58 | 35 | 6 | 9-33 | 10-57 | GN611.5-M16 |
| M 16 | 20 | 8 | 13.4 | 58 | 35 | 6 | 4-23 | - | GN611.5-M16 |
| M 16 | 20 | 8 | 13.4 | 83 | 35 | 6 | - | 18-72 | GN611.5-M16 |
| M 16 | 25 | 8 | 13.4 | 98 | 35 | 6 | 13-41 | 20-70 | GN611.5-M16 |
| M 16 | 30 | 8 | 13.4 | 98 | 35 | 6 | 13-47 | 20-80 | GN611.5-M16 |
| M 16 | 40 | 8 | 13.4 | 148 | 35 | 6 | 13-63 | 21-113 | GN611.5-M16 |
| M 16 | 50 | 8 | 13.4 | 148 | 35 | 6 | 7-43 | 13-75 | GN611.5-M16 |
| M 24 | 15 | 10 | 19.6 | 60 | 45 | 8 | 14-87 | 40-192 | GN611.5-M24 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN611-M10-8-L | Lång fj. tryckskruv m. låsning | 296,00 kr | 370,00 kr | |||
| GN611-M10-8-LN | Lång fj. tryckskruv m. låsning, rfr | 412,00 kr | 515,00 kr | |||
| GN611-M10-8-LS | Lång fj. tryckskruv m. låsning, först. | 302,00 kr | 377,50 kr | |||
| GN611-M10-8-LSN | Lång fj. tryckskruv m. låsning, först. rfr | 401,00 kr | 501,25 kr | |||
| GN611-M12-10-L | Lång fj. tryckskruv m. låsning | 328,00 kr | 410,00 kr | |||
| GN611-M12-10-LN | Lång fj. tryckskruv m. låsning, rfr | 469,00 kr | 586,25 kr | |||
| GN611-M12-10-LS | Lång fj. tryckskruv m. låsning, först. | 339,00 kr | 423,75 kr | |||
| GN611-M12-10-LSN | Lång fj. tryckskruv m. låsning, först. rfr | 447,00 kr | 558,75 kr | |||
| GN611-M16-10-L | Lång fj. tryckskruv m. låsning | 350,00 kr | 437,50 kr | |||
| GN611-M16-10-LN | Lång fj. tryckskruv m. låsning, rfr | 542,00 kr | 677,50 kr | |||
| GN611-M16-10-LS | Lång fj. tryckskruv m. låsning, först. | 355,00 kr | 443,75 kr | |||
| GN611-M16-10-LSN | Lång fj. tryckskruv m. låsning, först. rfr | 549,00 kr | 686,25 kr | |||
| GN611-M16-15-L | Lång fj. tryckskruv m. låsning | 405,00 kr | 506,25 kr | |||
| GN611-M16-15-LN | Lång fj. tryckskruv m. låsning, rfr | 608,00 kr | 760,00 kr | |||
| GN611-M16-15-LS | Lång fj. tryckskruv m. låsning, först. | 412,00 kr | 515,00 kr | |||
| GN611-M16-15-LSN | Lång fj. tryckskruv m. låsning, först. rfr | 580,00 kr | 725,00 kr | |||
| GN611-M16-20-L | Lång fj. tryckskruv m. låsning | 420,00 kr | 525,00 kr | |||
| GN611-M16-20-LN | Lång fj. tryckskruv m. låsning, rfr | 618,00 kr | 772,50 kr | |||
| GN611-M16-20-LS | Lång fj. tryckskruv m. låsning, först. | 441,00 kr | 551,25 kr | |||
| GN611-M16-20-LSN | Lång fj. tryckskruv m. låsning, först. rfr | 567,00 kr | 708,75 kr | |||
| GN611-M16-25-L | Lång fj. tryckskruv m. låsning | 479,00 kr | 598,75 kr | |||
| GN611-M16-25-LN | Lång fj. tryckskruv m. låsning, rfr | 740,00 kr | 925,00 kr | |||
| GN611-M16-25-LS | Lång fj. tryckskruv m. låsning, först. | 486,00 kr | 607,50 kr | |||
| GN611-M16-25-LSN | Lång fj. tryckskruv m. låsning, först. rfr | 753,00 kr | 941,25 kr | |||
| GN611-M16-30-L | Lång fj. tryckskruv m. låsning | 636,00 kr | 795,00 kr | |||
| GN611-M16-30-LN | Lång fj. tryckskruv m. låsning, rfr | 853,00 kr | 1 066,25 kr | |||
| GN611-M16-30-LS | Lång fj. tryckskruv m. låsning, först. | 644,00 kr | 805,00 kr | |||
| GN611-M16-30-LSN | Lång fj. tryckskruv m. låsning, först. rfr | 822,00 kr | 1 027,50 kr | |||
| GN611-M16-40-L | Lång fj. tryckskruv m. låsning | 749,00 kr | 936,25 kr | |||
| GN611-M16-40-LN | Lång fj. tryckskruv m. låsning, rfr | 1 046,00 kr | 1 307,50 kr | |||
| GN611-M16-40-LS | Lång fj. tryckskruv m. låsning, först. | 755,00 kr | 943,75 kr | |||
| GN611-M16-40-LSN | Lång fj. tryckskruv m. låsning, först. rfr | 1 041,00 kr | 1 301,25 kr | |||
| GN611-M16-50-L | Lång fj. tryckskruv m. låsning | 777,00 kr | 971,25 kr | |||
| GN611-M16-50-LN | Lång fj. tryckskruv m. låsning, rfr | 1 091,00 kr | 1 363,75 kr | |||
| GN611-M16-50-LS | Lång fj. tryckskruv m. låsning, först. | 785,00 kr | 981,25 kr | |||
| GN611-M16-50-LSN | Lång fj. tryckskruv m. låsning, först. rfr | 1 047,00 kr | 1 308,75 kr | |||
| GN611-M24-15-L | Lång fj. tryckskruv m. låsning | 667,00 kr | 833,75 kr | |||
| GN611-M24-15-LN | Lång fj. tryckskruv m. låsning, rfr | 998,00 kr | 1 247,50 kr | |||
| GN611-M24-15-LS | Lång fj. tryckskruv m. låsning, först. | 675,00 kr | 843,75 kr | |||
| GN611-M24-15-LSN | Lång fj. tryckskruv m. låsning, först. rfr | 952,00 kr | 1 190,00 kr | |||
Scrolla i sidled för fler kolumner
