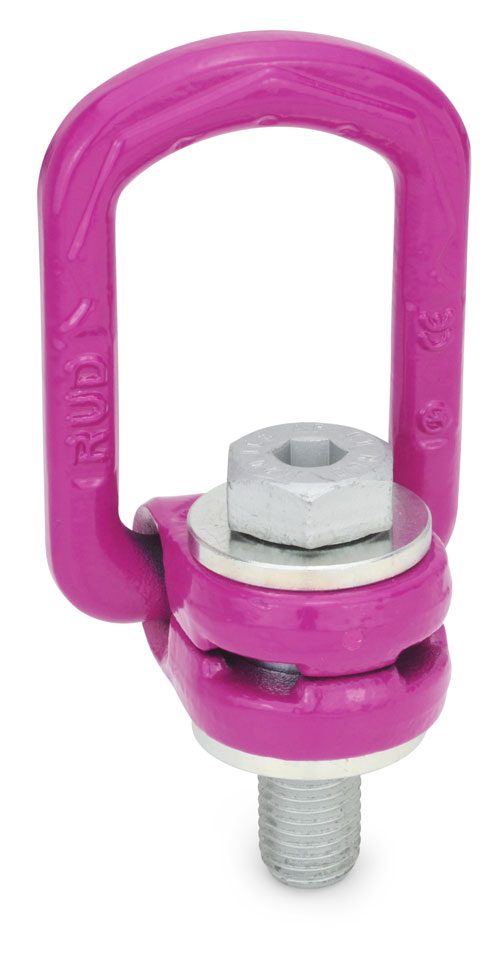

Svirvlande lyftring GN586.1
Svirvlande lyftring i smitt stål.
Ring i pulverlackerat stål (1.6541). 100% elektromagnetiskt draghållfasthetstestad enligt EN1677.
Seghärdat, pulverlackerat fäste. 100% elektromagnetiskt draghållfasthetstestad.

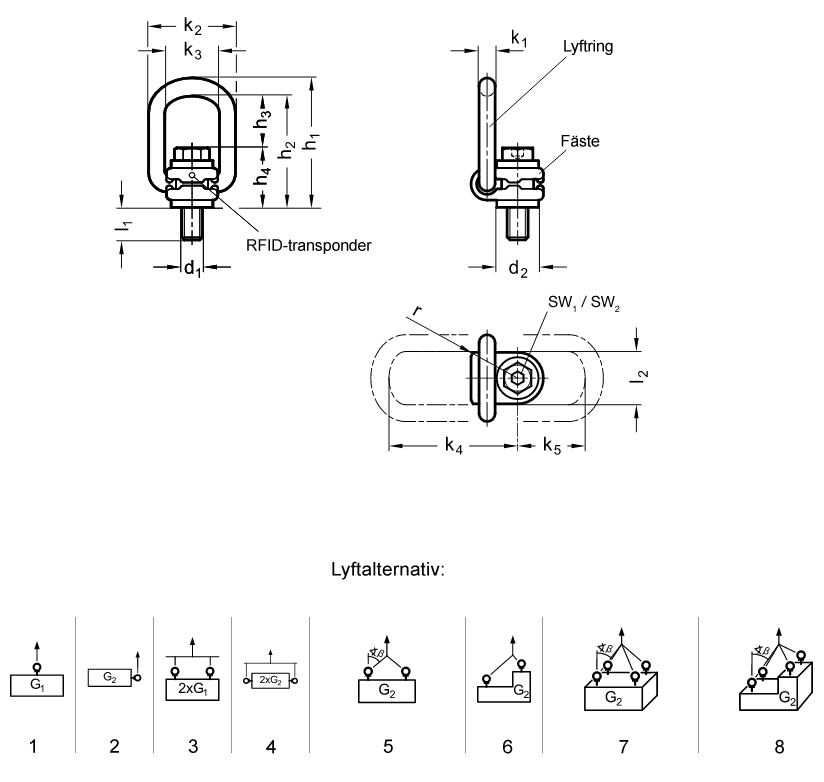

Lyftringar GN586.1 kan fällas och roteras, och klarar full last i alla godkända riktningar (se ritning). De erbjuder en hög lastkapacitet och är testade för att uppfylla säkerhetsnormer (säkerhetsfaktor 4). Den angivna lastkapaciteten som listas i tabellen är tydligt markerad på fästbulten och gäller för den mest ogynnsamma lasttillämpningen av de lyftalternativ som visas.
Lyftringarna överensstämmer med maskindirektivet 2006 / 42 / EG och är BG-testade.
Maximal belastning enligt tabellen gäller vid en arbetstemperatur på -40 °C till +100 °C.
Anliggningsytan måste vara plan och vinkelrät mot det gängade hålet. När lyftringen är ordentligt monterad måste den kunna rotera fritt 360° och får inte vila på kanter eller annan lyftutrustning. Lyftringen är inte lämpliga för permanent roterande rörelser under belastning.
Den integrerade RFID-transpondern markerar och identifierar tydligt lyft- och slingutrustningen, t.ex. under den föreskrivna regelbundna inspektionen.
En bruksanvisning med ytterligare riktlinjer medföljer varje lyftring.
För ytterligare dokumentation, vänligen kontakta oss.
Beställningsexempel: GN586.1-M16
CAD-filer
| d1 | d2 | h1 | h2 | h3 | h4 | k1 | k2 | k3 | k4 | k5 | l1 | l2 | r | sw1 | sw2 | Åtdragningsmoment (Nm) | Max. belastning (WLL) |
| M 8 | 24 | 87 | 75 | 40 | 35 | 12 | 52 | 34 | 75 | 45 | 11 | 30 | 32 | 13 | 5 | 30 | 0.63 ton |
| M 10 | 24 | 87 | 75 | 39 | 36 | 12 | 52 | 34 | 75 | 45 | 15 | 30 | 32 | 17 | 6 | 60 | 0.9 ton |
| M 12 | 26 | 87 | 75 | 38 | 37 | 12 | 52 | 34 | 75 | 45 | 18 | 32 | 32 | 19 | 8 | 150 | 1.35 ton |
| M 16 | 30 | 99 | 85 | 39 | 46 | 13,5 | 56 | 38 | 86 | 47 | 22 | 34,5 | 38 | 24 | 10 | 150 | 2 ton |
| M 20 | 45 | 127 | 110 | 55 | 55 | 16,5 | 82 | 54 | 113 | 64 | 32 | 50 | 48 | 30 | 12 | 400 | 3.5 ton |
| M 24 | 45 | 143 | 125 | 67 | 58 | 18 | 82 | 54 | 130 | 78 | 37 | 50 | 48 | 36 | 14 | 760 | 4.5 ton |
| M 30 | 60 | 170 | 147 | 67 | 80 | 22,5 | 103 | 65 | 151 | 80 | 49 | 60 | 67 | 46 | 17 | 1000 | 6.7 ton |
| * vid det mest ogynsamma lyftalternativet | |||||||||||||||||
| Lyftalternativ | 1 | 2 | 3 | 4 | 5 | 5 | 6 | 7 | 7 | 8 | |||||||
| Antal lyftpunkter | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 3 eller 4 | 3 eller 4 | 3 eller 4 | |||||||
| Vinkel | 0° till 7° | 90° | 0° | 90° | 0° till 45° | 45° till 60° | asymmetriskt | 0° till 45° | 45° till 60° | asymmetriskt | |||||||
| Faktor | 1 | 1 | 2 | 2 | 1,4 | 1 | 1 | 2,1 | 1,5 | 1 | |||||||
| M 8 | 0,63 t | 0,63 t | 1.26 t | 1.26 t | 0.88 t | 0.63 t | 0.63 t | 1.32 t | 0.95 t | 0.63 t | |||||||
| M 10 | 0.90 t | 0.90 t | 1.80 t | 1.80 t | 1.30 t | 0.90 t | 0.90 t | 1.90 t | 1.35 t | 0.90 t | |||||||
| M 12 | 1.35 t | 1.35 t | 2.70 t | 2.70 t | 1.90 t | 1.35 t | 1.35 t | 2.84 t | 2.00 t | 1.35 t | |||||||
| M 16 | 2.00 t | 2.00 t | 4.00 t | 4.00 t | 2.80 t | 2.00 t | 2.00 t | 4.25 t | 3.00 t | 2.00 t | |||||||
| M 20 | 3.50 t | 3.50 t | 7.00 t | 7.00 t | 4.90 t | 3.50 t | 3.50 t | 7.35 t | 5.25 t | 3.50 t | |||||||
| M 24 | 4.50 t | 4.50 t | 9.00 t | 9.00 t | 6.30 t | 4.50 t | 4.50 t | 9.50 t | 6.75 t | 4.50 t | |||||||
| M 30 | 6.70 t | 6.70 t | 13.40 t | 13.40 t | 9.50 t | 6.70 t | 6.70 t | 14.10 t | 10.00 t | 6.70 t |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN586.1-M10 | Lyftring | 1 655,00 kr | 2 068,75 kr | Kontakta oss för att beställa | ||
| GN586.1-M12 | Lyftring | 1 686,00 kr | 2 107,50 kr | Kontakta oss för att beställa | ||
| GN586.1-M16 | Lyftring | 1 924,00 kr | 2 405,00 kr | Kontakta oss för att beställa | ||
| GN586.1-M20 | Lyftring | 2 128,00 kr | 2 660,00 kr | Kontakta oss för att beställa | ||
| GN586.1-M24 | Lyftring | 2 193,00 kr | 2 741,25 kr | Kontakta oss för att beställa | ||
| GN586.1-M30 | Lyftring | 4 039,00 kr | 5 048,75 kr | Kontakta oss för att beställa | ||
| GN586.1-M8 | Lyftring | 1 691,00 kr | 2 113,75 kr | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
