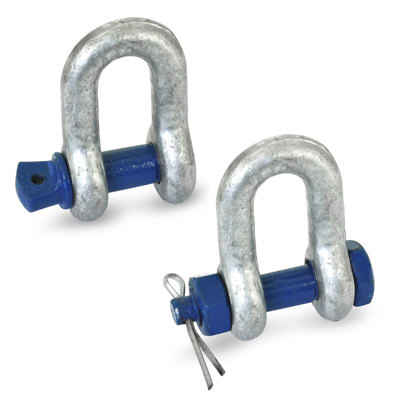

Schackel GN584 i varmförzinkat stål
Varmförzinkad schackel i rakt utförande, tillverkad i enlighet med US Federal Specification RR-C-271.
Säkerhetsfaktor 6. Den klassade storleken och det nominella lastvärdet (WLL) är angivet på schackeln, vilket underlättar val av lämplig lyftutrustning. Generellt sett får det nominella lastvärdet inte överskridas.
Utförandet med mutter och saxpinne (typ B) rekommenderas normalt sett för permanenta förbindelser. Bulten kan rotera, och muttern är säkrad mot oavsiktligt lossning.
Bruksanvisning innehållande ytterligare riktlinjer medföljer varje schackel.
För ytterligare dokumentation, vänligen kontakta oss.
Beställningsexempel: GN584-10-B
Vi erbjuder även schacklar i enklare utförande, ej avsedda för lyft.
CAD-filer

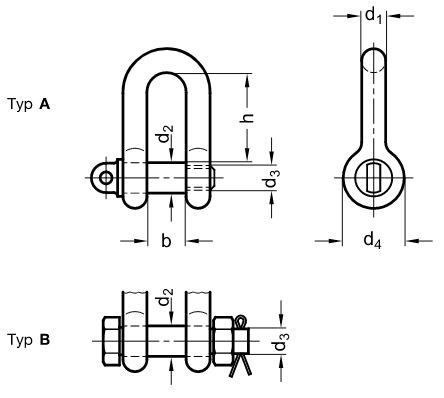

| d1 | b ±3 | d2 ±0,5 | d3 (UNC-gänga) | d4 | h | Max. belastning (WLL) | |
| 6 | 1/4" | 12 | 8 | 5/16 x 18* | 17 | 22 | 0.50 t [5.0 kN] |
| 8 | 5/16" | 13 | 10 | 3/8 x 16* | 21 | 26 | 0.75 t [7.5 kN] |
| 10 | 3/8" | 16 | 12 | 7/16 x 14* | 26 | 31 | 1.00 t [10.0 kN] |
| 11 | 7/16" | 18 | 14 | 1/2 x 13* | 28 | 36 | 1.50 t [15.0 kN] |
| 13 | 1/2" | 21 | 16 | 5/8 x 11* | 30 | 41 | 2.00 t [20.0 kN] |
| 16 | 5/8" | 27 | 19 | 3/4 x 10* | 42 | 51 | 3.25 t [32.5 kN] |
| 19 | 3/4" | 32 | 22 | 7/8 x 9* | 48 | 60 | 4.75 t [47.5 kN] |
| 22 | 7/8" | 36 | 25 | 1 x 8* | 57 | 71 | 6.50 t [65.0 kN] |
| 25 | 1" | 43 | 28 | 1 1/8 x 7* | 62 | 81 | 8.50 t [85.0 kN] |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN584-10-A | Schackel | 47,00 kr | 58,75 kr | Kontakta oss för att beställa | ||
| GN584-10-B | Schackel | 54,00 kr | 67,50 kr | Kontakta oss för att beställa | ||
| GN584-11-A | Schackel | 50,50 kr | 63,13 kr | Kontakta oss för att beställa | ||
| GN584-11-B | Schackel | 65,90 kr | 82,38 kr | Kontakta oss för att beställa | ||
| GN584-13-A | Schackel | 67,90 kr | 84,88 kr | Kontakta oss för att beställa | ||
| GN584-13-B | Schackel | 79,40 kr | 99,25 kr | Kontakta oss för att beställa | ||
| GN584-16-A | Schackel | 124,00 kr | 155,00 kr | Kontakta oss för att beställa | ||
| GN584-16-B | Schackel | 138,00 kr | 172,50 kr | Kontakta oss för att beställa | ||
| GN584-19-A | Schackel | 183,00 kr | 228,75 kr | Kontakta oss för att beställa | ||
| GN584-19-B | Schackel | 189,00 kr | 236,25 kr | Kontakta oss för att beställa | ||
| GN584-22-A | Schackel | 286,00 kr | 357,50 kr | Kontakta oss för att beställa | ||
| GN584-22-B | Schackel | 316,00 kr | 395,00 kr | Kontakta oss för att beställa | ||
| GN584-25-A | Schackel | 378,00 kr | 472,50 kr | Kontakta oss för att beställa | ||
| GN584-25-B | Schackel | 400,00 kr | 500,00 kr | Kontakta oss för att beställa | ||
| GN584-6-A | Schackel | 32,20 kr | 40,25 kr | Kontakta oss för att beställa | ||
| GN584-6-B | Schackel | 35,20 kr | 44,00 kr | Kontakta oss för att beställa | ||
| GN584-8-A | Schackel | 36,20 kr | 45,25 kr | Kontakta oss för att beställa | ||
| GN584-8-B | Schackel | 41,20 kr | 51,50 kr | Kontakta oss för att beställa | ||
