Svirvlande lyftögla GN581 med gängad tapp

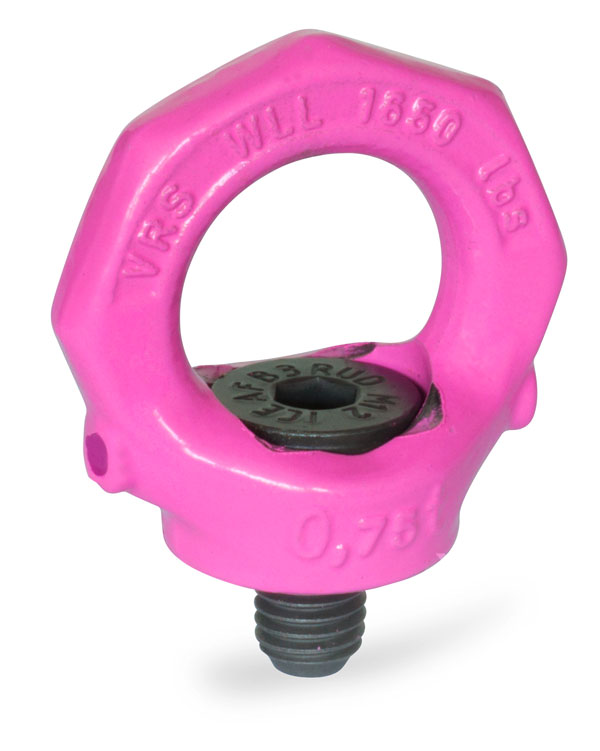

Svirvlande lyftögla med gängad tapp.

Lyftöglor GN581 har ett roterande lager, vilket tillåter belastningens riktning att justeras automatiskt och förhindrar att lyftöglan oavsiktligt lossnar eller dras åt för hårt (vilket potentiellt kan hända med lyftöglor enligt DIN580). Lyftöglan har en hög lastkapacitet och har testats för att uppfylla säkerhetsstandarder (säkerhetsfaktor 4). Den angivna lastkapaciteten i tabellen ovan är tydligt märkt på ringen, och gäller för den mest ogynnsamma belastningen av de angivna i tabellen.
Lyftöglorna uppfyller maskindirektivet 2006/42/EG och är BG-testade.

Den integrerade RFID-transpondern markerar och identifierar tydligt lyftpunkten, till exempel under den föreskrivna regelbundna inspektionen.
Sexkantsskruven kan inte tas bort från ringen.
Anliggningsytan måste vara plan och i rät vinkel mot det gängade hålet; försänkningen måste vara ≤ den nominella gängdiametern. När den är inskruvad måste skruvens krage vara i direkt kontakt med anliggningsytan (använd inte brickor) och öglan måste kunna rotera fritt 360°. Före lasten appliceras, vrid lyftöglan i kraftens riktning. Lyftöglan är inte lämplig för frekventa rotationscykler under belastning. De angivna lastvärdena gäller för en minsta inskruvningslängd på 1,5 × nominell gängdiameter i stål med en minsta draghållfasthet på 37 kp/mm², vid en omgivningstemperatur på -40° C till +100° C.

Typ B är lämplig för montering utan behov av verktyg: genom att sätta in en nyckel i skruvens sexkantshål kan skruven vridas in och ut för hand.

Material:
Ring i pulverlackerat stål (1.6541). 100% elektromagnetiskt draghållfasthetstestad enligt EN1677.
Skruv med hållfasthetsklass 10.9. 100% elektromagnetiskt draghållfasthetstestad.

Instruktioner medföljer varje lyftögla. För ytterligare dokumentation, vänligen kontakta oss.

Beställningsexempel: GN581-M16-B
