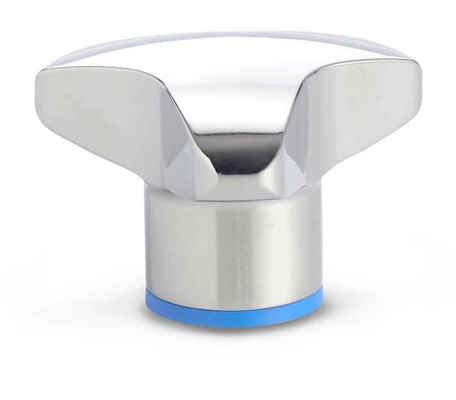

Rostfritt, syrafast trekantsvred GN5445 i hygienutförande
Rostfritt, syrafast trekantsvred, lämpligt för exempelvis livsmedelsindustrin, läkemedelsindustrin m.m.
Matt eller polerat utförande.
Tätningsring i hydrerat nitrilgummi (HNBR) eller etenpropengummi (EPDM).
MT: matt.
PL: polerad.
H: HNBR.
E: EPDM.
Beställningsexempel: GN5445-50-M10-MT-H
CAD-filer
| d1 | d2 | d3 | d4 | h1 | h2 | t min. |
| 40 | M 6 | 18 | 18.8 | 26 | 15 | 12 |
| 40 | M 8 | 18 | 18.8 | 26 | 15 | 15 |
| 50 | M 8 | 21 | 21.8 | 30 | 17 | 15 |
| 50 | M 10 | 21 | 21.8 | 30 | 17 | 18 |
| Art.nr | Benämning | Kr/st ex.moms |
|---|---|---|
| GN5445-40-M6-MT-E | Trekantsvred, syrafast, hygien, matt, EPDM | 335.00 |
| GN5445-40-M8-MT-E | Trekantsvred, syrafast, hygien, matt, EPDM | 335.00 |
| GN5445-50-M8-MT-E | Trekantsvred, syrafast, hygien, matt, EPDM | 423.00 |
| GN5445-50-M10-MT-E | Trekantsvred, syrafast, hygien, matt, EPDM | 423.00 |
| GN5445-40-M6-MT-H | Trekantsvred, syrafast, hygien, matt, HNBR | 336.00 |
| GN5445-40-M8-MT-H | Trekantsvred, syrafast, hygien, matt, HNBR | 336.00 |
| GN5445-50-M8-MT-H | Trekantsvred, syrafast, hygien, matt, HNBR | 422.00 |
| GN5445-50-M10-MT-H | Trekantsvred, syrafast, hygien, matt, HNBR | 422.00 |
| GN5445-40-M6-PL-E | Trekantsvred, syrafast, hygien, pol, EPDM | 333.90 |
| GN5445-40-M8-PL-E | Trekantsvred, syrafast, hygien, pol, EPDM | 333.90 |
| GN5445-50-M8-PL-E | Trekantsvred, syrafast, hygien, pol, EPDM | 419.00 |
| GN5445-50-M10-PL-E | Trekantsvred, syrafast, hygien, pol, EPDM | 419.00 |
| GN5445-40-M6-PL-H | Trekantsvred, syrafast, hygien, pol, HNBR | 336.00 |
| GN5445-40-M8-PL-H | Trekantsvred, syrafast, hygien, pol, HNBR | 336.00 |
| GN5445-50-M8-PL-H | Trekantsvred, syrafast, hygien, pol, HNBR | 417.00 |
| GN5445-50-M10-PL-H | Trekantsvred, syrafast, hygien, pol, HNBR | 417.00 |
