Kulrullar

Kulrulle GN509 i förzinkat stål

Kulrulle i förzinkad stålplåt.
Kula i polerat stål.

Beställningsexempel: GN509-22-SBL

CAD-filer

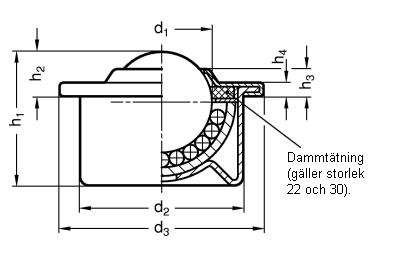

Ritning - kulrulle i förzinkat stål
Storlekd1d2d3h1 ±0,3h2 ±0,3h3 ±0,3h4Max. belastning \[N\]
1515,824 ±0,06531219,552,9500
2222,236 ±0,084529,59,862,91200
3030,145 ±0,15537,813,873,72000
Art.nrBenämningKr/st ex.moms
GN509-15-SBLKulrulle, stålbleck67.30
GN509-22-SBLKulrulle, stålbleck120.10
GN509-30-SBLKulrulle, stålbleck210.90
