Vridbar rörkoppling GN490 i eloxerad eller slipad aluminium
Vridbar rörkoppling i eloxerad eller slipad aluminium.
Rörkopplingen klämmer fast stängerna eller rören via ett prisma, vilket tillåter en grövre Ø-tolerans.
Den tryckande fjädern (rostfri) gör det lättare att justera inställningen.
Typ A med rostfri insexskruv DIN912.
Typ B med ställbar låsspak.

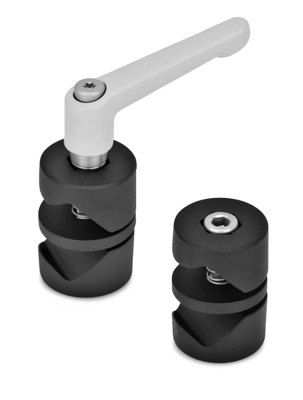

SW: pulverlackerad svart (RAL 9005).

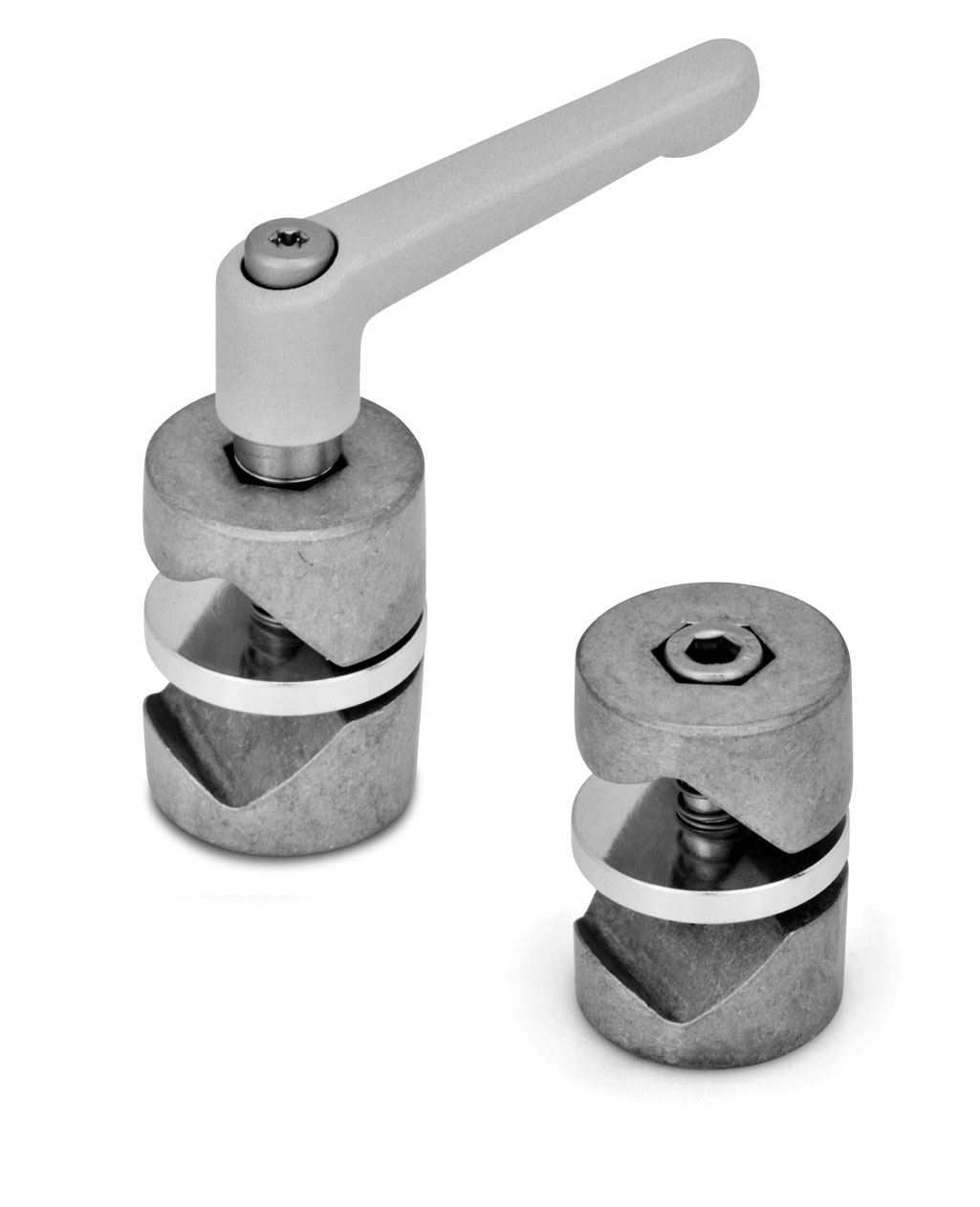

MT: slipad.
Beställningsexempel: GN490-10-10-B-MT
Relaterade produkter
CAD-filer
| d1 | d2 | d3 | d4 | l1 | l2 | l3 | l4 | l5 | m |
| 8 | 8 | M 6 | 28 | 33 | 35 | 45 | 14 | 5 | 13 |
| 10 | 10 | M 8 | 32 | 45 | 45 | 63 | 20 | 5 | 15 |
| 12 | 12 | M 8 | 36 | 47 | 45 | 63 | 21 | 5 | 17 |
| 14 | 14 | M 8 | 46 | 57 | 55 | 78 | 25,5 | 6 | 20 |
| 15 | 15 | M 10 | 46 | 57 | 55 | 78 | 25,5 | 6 | 21 |
| 16 | 16 | M 10 | 46 | 57 | 55 | 78 | 25,5 | 6 | 22 |
| 18 | 18 | M 10 | 56 | 63 | 55 | 78 | 28,5 | 6 | 24 |
| 20 | 20 | M 10 | 56 | 65 | 55 | 78 | 28,5 | 8 | 28 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN490-10-10-A-MT | Vridbar rörkoppling, aluminium, slipad | 135,50 kr | 169,38 kr | Kontakta oss för att beställa | ||
| GN490-10-10-A-SW | Vridbar rörkoppling, aluminium, svart | 201,00 kr | 251,25 kr | Kontakta oss för att beställa | ||
| GN490-10-10-B-MT | Vridbar rörkoppling, aluminium, slipad | 227,00 kr | 283,75 kr | Kontakta oss för att beställa | ||
| GN490-10-10-B-SW | Vridbar rörkoppling, aluminium, svart | 287,00 kr | 358,75 kr | Kontakta oss för att beställa | ||
| GN490-12-12-A-MT | Vridbar rörkoppling, aluminium, slipad | 158,00 kr | 197,50 kr | Kontakta oss för att beställa | ||
| GN490-12-12-A-SW | Vridbar rörkoppling, aluminium, svart | 229,00 kr | 286,25 kr | Kontakta oss för att beställa | ||
| GN490-12-12-B-MT | Vridbar rörkoppling, aluminium, slipad | 246,00 kr | 307,50 kr | Kontakta oss för att beställa | ||
| GN490-12-12-B-SW | Vridbar rörkoppling, aluminium, svart | 311,00 kr | 388,75 kr | Kontakta oss för att beställa | ||
| GN490-14-14-A-MT | Vridbar rörkoppling, aluminium, slipad | 195,00 kr | 243,75 kr | Kontakta oss för att beställa | ||
| GN490-14-14-A-SW | Vridbar rörkoppling, aluminium, svart | 274,00 kr | 342,50 kr | Kontakta oss för att beställa | ||
| GN490-14-14-B-MT | Vridbar rörkoppling, aluminium, slipad | 404,00 kr | 505,00 kr | Kontakta oss för att beställa | ||
| GN490-14-14-B-SW | Vridbar rörkoppling, aluminium, svart | 475,00 kr | 593,75 kr | Kontakta oss för att beställa | ||
| GN490-15-15-A-MT | Vridbar rörkoppling, aluminium, slipad | 211,00 kr | 263,75 kr | Kontakta oss för att beställa | ||
| GN490-15-15-A-SW | Vridbar rörkoppling, aluminium, svart | 297,00 kr | 371,25 kr | Kontakta oss för att beställa | ||
| GN490-15-15-B-MT | Vridbar rörkoppling, aluminium, slipad | 416,00 kr | 520,00 kr | Kontakta oss för att beställa | ||
| GN490-15-15-B-SW | Vridbar rörkoppling, aluminium, svart | 490,00 kr | 612,50 kr | Kontakta oss för att beställa | ||
| GN490-16-16-A-MT | Vridbar rörkoppling, aluminium, slipad | 224,00 kr | 280,00 kr | Kontakta oss för att beställa | ||
| GN490-16-16-A-SW | Vridbar rörkoppling, aluminium, svart | 311,00 kr | 388,75 kr | Kontakta oss för att beställa | ||
| GN490-16-16-B-MT | Vridbar rörkoppling, aluminium, slipad | 379,00 kr | 473,75 kr | Kontakta oss för att beställa | ||
| GN490-16-16-B-SW | Vridbar rörkoppling, aluminium, svart | 433,00 kr | 541,25 kr | Kontakta oss för att beställa | ||
| GN490-18-18-A-MT | Vridbar rörkoppling, aluminium, slipad | 257,00 kr | 321,25 kr | Kontakta oss för att beställa | ||
| GN490-18-18-A-SW | Vridbar rörkoppling, aluminium, svart | 372,00 kr | 465,00 kr | Kontakta oss för att beställa | ||
| GN490-18-18-B-MT | Vridbar rörkoppling, aluminium, slipad | 463,00 kr | 578,75 kr | Kontakta oss för att beställa | ||
| GN490-18-18-B-SW | Vridbar rörkoppling, aluminium, svart | 566,00 kr | 707,50 kr | Kontakta oss för att beställa | ||
| GN490-20-20-A-MT | Vridbar rörkoppling, aluminium, slipad | 261,00 kr | 326,25 kr | Kontakta oss för att beställa | ||
| GN490-20-20-A-SW | Vridbar rörkoppling, aluminium, svart | 377,00 kr | 471,25 kr | Kontakta oss för att beställa | ||
| GN490-20-20-B-MT | Vridbar rörkoppling, aluminium, slipad | 475,00 kr | 593,75 kr | Kontakta oss för att beställa | ||
| GN490-20-20-B-SW | Vridbar rörkoppling, aluminium, svart | 579,00 kr | 723,75 kr | Kontakta oss för att beställa | ||
| GN490-8-8-A-MT | Vridbar rörkoppling, aluminium, slipad | 127,00 kr | 158,75 kr | Kontakta oss för att beställa | ||
| GN490-8-8-A-SW | Vridbar rörkoppling, aluminium, svart | 188,50 kr | 235,63 kr | Kontakta oss för att beställa | ||
| GN490-8-8-B-MT | Vridbar rörkoppling, aluminium, slipad | 199,00 kr | 248,75 kr | Kontakta oss för att beställa | ||
| GN490-8-8-B-SW | Vridbar rörkoppling, aluminium, svart | 257,00 kr | 321,25 kr | Kontakta oss för att beställa | ||
