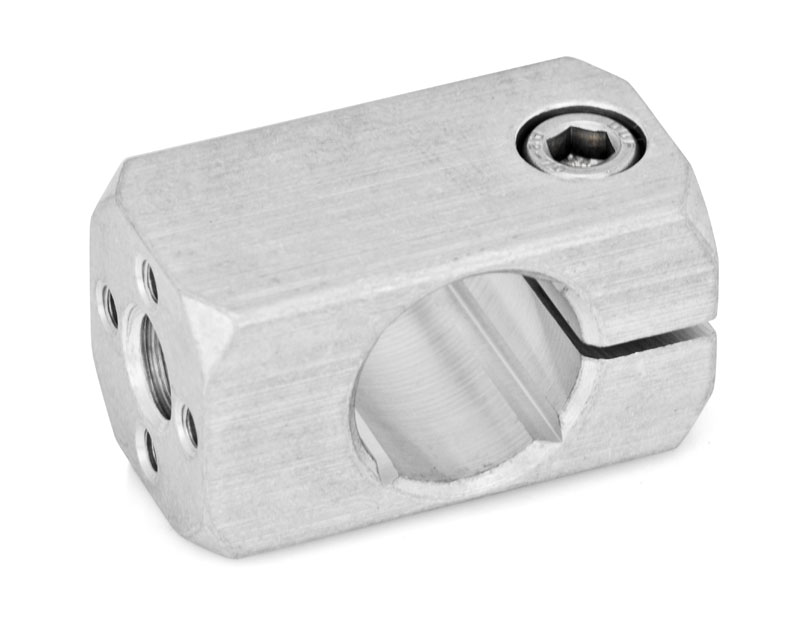

Rörkoppling GN478 i aluminium

Påbyggnadshållare GN478

Påbyggnadshållare i svarteloxerad aluminium med gänga.
Insexskruv i rostfritt stål.
Det rör som används får ej ha en tolerans grövre än h11.
Lämplig att använda i kombination med sensorhållare GN479 eller fästbleck GN479.1.
Vi kan även leverera en passande låsspak (GN511) om så önskas.

Beställningsexempel: GN478-B12-M5-ELS

CAD-filer

Ritning rörkoppling med gänga
d1d2d3kml1l2l3sPassande låsspak
8M 5\-\-M 414\-2513,57,5\-GN 511-M4-14
10M 5M 6M 8M 516\-301788GN 511-M5-16
12M 5M 6M 8M 516\-3217910GN 511-M5-16
15M 6M 8\-M 620144020,51212GN 511-M6-20
16M 6M 8\-M 620144020,511,5\-GN 511-M6-20
20M 8M 10\-M 625174521,51216GN 511-M6-25
Art.nrBenämningKr/st ex.moms
GN478-B8-M5-ELSPåbyggnadshållare109.20
GN478-B10-M5-ELSPåbyggnadshållare116.30
GN478-B10-M6-ELSPåbyggnadshållare116.30
GN478-B10-M8-ELSPåbyggnadshållare116.30
GN478-B12-M5-ELSPåbyggnadshållare115.70
GN478-B12-M6-ELSPåbyggnadshållare115.70
GN478-B12-M8-ELSPåbyggnadshållare115.70
GN478-B15-M6-ELSPåbyggnadshållare168.60
GN478-B15-M8-ELSPåbyggnadshållare168.60
GN478-B16-M6-ELSPåbyggnadshållare167.00
GN478-B16-M8-ELSPåbyggnadshållare167.00
GN478-B20-M8-ELSPåbyggnadshållare192.00
GN478-B20-M10-ELSPåbyggnadshållare192.00
