Rörkoppling GN477 i svarteloxerad eller slipad aluminium

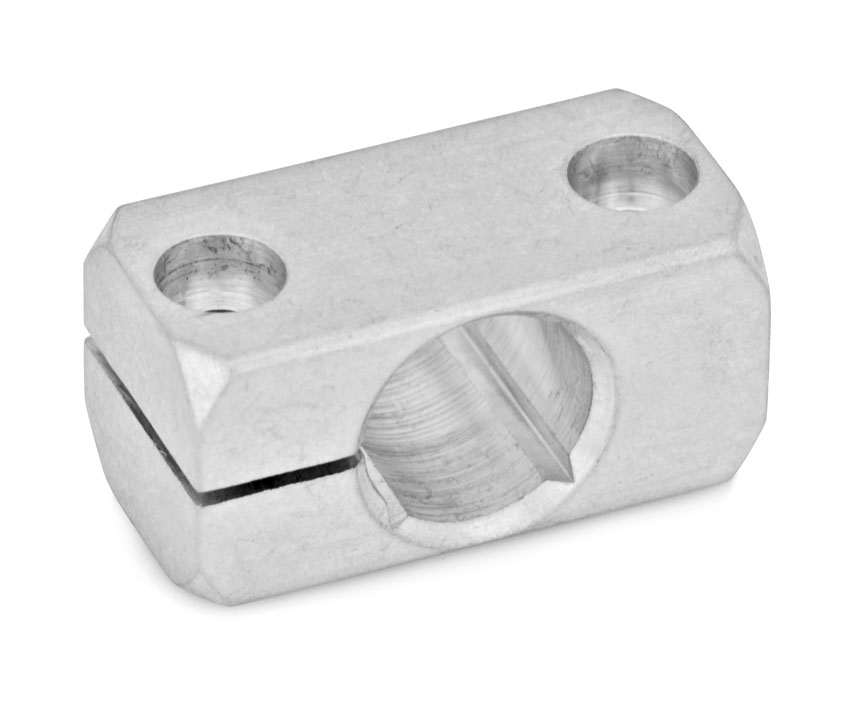

Rörkoppling i svarteloxerad eller slipad aluminium.
Det rör som används får ej ha en tolerans grövre än h11.
Vi kan även leverera en passande låsspak (GN511) om så önskas.
Beställningsexempel: GN477-B20-ELS
CAD-filer

d1 | d2 | k | l1 | l2 | m | s | Passande låsspak för d2 |
8 | M 4 | 14 | 31,5 | 10 | 22 | - | GN511-M4-20 |
10 | M 5 | 16 | 38 | 10,5 | 27 | 8 | GN511-M5-25 |
12 | M 5 | 16 | 38 | 10,5 | 27 | 10 | GN511-M5-25 |
15 | M 6 | 20 | 45 | 14 | 32 | 12 | GN511-M6-25 |
16 | M 6 | 20 | 45 | 14 | 32 | - | GN511-M6-25 |
20 | M 6 | 25 | 50 | 19 | 36 | 16 | GN511-M6-32 |
Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
---|---|---|---|---|---|---|
GN477-B10-ELS | Rörkoppling | 101,00 kr | 126,25 kr | |||
GN477-B10-MT | Rörkoppling | 80,40 kr | 100,50 kr | |||
GN477-B12-ELS | Rörkoppling | 110,50 kr | 138,13 kr | |||
GN477-B12-MT | Rörkoppling | 89,80 kr | 112,25 kr | |||
GN477-B15-ELS | Rörkoppling | 125,00 kr | 156,25 kr | |||
GN477-B15-MT | Rörkoppling | 101,00 kr | 126,25 kr | |||
GN477-B16-ELS | Rörkoppling | 114,50 kr | 143,13 kr | |||
GN477-B16-MT | Rörkoppling | 90,90 kr | 113,63 kr | |||
GN477-B20-ELS | Rörkoppling | 147,50 kr | 184,38 kr | |||
GN477-B20-MT | Rörkoppling | 121,50 kr | 151,88 kr | |||
GN477-B8-ELS | Rörkoppling | 96,00 kr | 120,00 kr | |||
GN477-B8-MT | Rörkoppling | 75,40 kr | 94,25 kr |
Scrolla i sidled för fler kolumner
