Vridbar rörkoppling GN475 i slipad eller eloxerad aluminium
Vridbar rörkoppling i svarteloxerad aluminium med insexskruvar i rostfritt stål.
Det rör som används får ej ha en tolerans grövre än h11.
Vi kan även leverera en passande låsspak (GN511) om så önskas.
Beställningsexempel: GN475-B12-B12-MT
CAD-filer

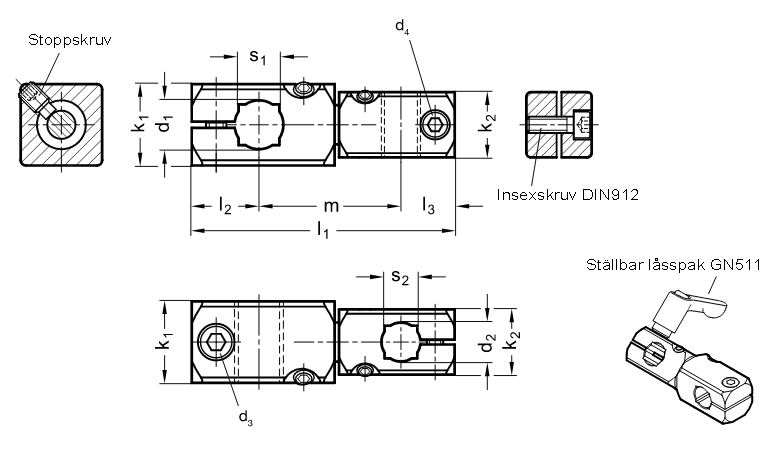

| d1 | d2 | d3 | d4 | k1 | k2 | l1 | l2 | l3 | m | s1 | s2 | Passande låsspak | |
| För d3 | För d4 | ||||||||||||
| 8 | 8 | M 4 | M 4 | 16 | 16 | 52,5 | 13 | 13 | 26,5 | - | - | GN511-M4-16 | GN 511-M4-16 |
| 10 | 8 | M 5 | M 4 | 20 | 16 | 58 | 15,5 | 13 | 29,5 | 8 | - | GN511-M5-20 | GN 511-M4-16 |
| 10 | 10 | M 5 | M 5 | 20 | 20 | 63,5 | 15,5 | 15,5 | 32,5 | 8 | 8 | GN511-M5-20 | GN511-M5-20 |
| 12 | 8 | M 5 | M 4 | 20 | 16 | 62 | 16,5 | 13 | 32,5 | 10 | - | GN 511-M5-20 | GN 511-M4-16 |
| 12 | 12 | M 5 | M 5 | 20 | 20 | 71,5 | 16,5 | 16,5 | 38,5 | 10 | 10 | GN511-M5-20 | GN511-M5-20 |
| 15 | 10 | M 6 | M 5 | 20 | 16 | 75,5 | 20 | 15,5 | 40 | 12 | 8 | GN511-M6-25 | GN511-M5-20 |
| 15 | 12 | M 6 | M 5 | 25 | 20 | 79,5 | 20 | 16,5 | 43 | 12 | 10 | GN511-M6-25 | GN511-M5-20 |
| 15 | 15 | M 6 | M 6 | 25 | 25 | 87,5 | 20 | 20 | 47,5 | 12 | 12 | GN511-M6-25 | GN511-M6-25 |
| 16 | 12 | M 6 | M 5 | 25 | 20 | 81 | 20 | 16,5 | 44,5 | - | 10 | GN511-M6-25 | GN511-M5-20 |
| 16 | 16 | M 6 | M 6 | 25 | 25 | 90,5 | 20 | 20 | 50,5 | - | - | GN511-M6-25 | GN511-M6-25 |
| 20 | 15 | M 6 | M 6 | 30 | 25 | 95 | 22 | 20 | 53 | 16 | 12 | GN511-M6-30 | GN511-M6-25 |
| 20 | 16 | M 6 | M 6 | 30 | 25 | 96,5 | 22 | 20 | 54,5 | 16 | - | GN511-M6-30 | GN511-M6-25 |
| 20 | 20 | M 6 | M 6 | 30 | 30 | 102,5 | 22 | 22 | 58,5 | 16 | 16 | GN511-M6-30 | GN511-M6-30 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN475-B10-B10-ELS | Vridbar rörkoppling, aluminium, eloxerad | 349,00 kr | 436,25 kr | Kontakta oss för att beställa | ||
| GN475-B10-B10-MT | Vridbar rörkoppling, aluminium, slipad | 318,00 kr | 397,50 kr | Kontakta oss för att beställa | ||
| GN475-B10-B8-ELS | Vridbar rörkoppling, aluminium, matt | 332,00 kr | 415,00 kr | Kontakta oss för att beställa | ||
| GN475-B10-B8-MT | Vridbar rörkoppling, aluminium, slipad | 300,00 kr | 375,00 kr | Kontakta oss för att beställa | ||
| GN475-B12-B12-ELS | Vridbar rörkoppling, aluminium, eloxerad | 382,00 kr | 477,50 kr | Kontakta oss för att beställa | ||
| GN475-B12-B12-MT | Vridbar rörkoppling, aluminium, slipad | 354,00 kr | 442,50 kr | Kontakta oss för att beställa | ||
| GN475-B12-B8-ELS | Vridbar rörkoppling, aluminium, eloxerad | 349,00 kr | 436,25 kr | Kontakta oss för att beställa | ||
| GN475-B12-B8-MT | Vridbar rörkoppling, aluminium, slipad | 320,00 kr | 400,00 kr | Kontakta oss för att beställa | ||
| GN475-B15-B10-ELS | Vridbar rörkoppling, aluminium, eloxerad | 396,00 kr | 495,00 kr | Kontakta oss för att beställa | ||
| GN475-B15-B10-MT | Vridbar rörkoppling, aluminium, slipad | 360,00 kr | 450,00 kr | Kontakta oss för att beställa | ||
| GN475-B15-B12-ELS | Vridbar rörkoppling, aluminium, eloxerad | 411,00 kr | 513,75 kr | Kontakta oss för att beställa | ||
| GN475-B15-B12-MT | Vridbar rörkoppling, aluminium, slipad | 379,00 kr | 473,75 kr | Kontakta oss för att beställa | ||
| GN475-B15-B15-ELS | Vridbar rörkoppling, aluminium, eloxerad | 420,00 kr | 525,00 kr | Kontakta oss för att beställa | ||
| GN475-B15-B15-MT | Vridbar rörkoppling, aluminium, slipad | 381,00 kr | 476,25 kr | Kontakta oss för att beställa | ||
| GN475-B16-B12-ELS | Vridbar rörkoppling, aluminium, eloxerad | 392,00 kr | 490,00 kr | Kontakta oss för att beställa | ||
| GN475-B16-B12-MT | Vridbar rörkoppling, aluminium, slipad | 360,00 kr | 450,00 kr | Kontakta oss för att beställa | ||
| GN475-B16-B16-ELS | Vridbar rörkoppling, aluminium, eloxerad | 399,00 kr | 498,75 kr | Kontakta oss för att beställa | ||
| GN475-B16-B16-MT | Vridbar rörkoppling, aluminium, slipad | 360,00 kr | 450,00 kr | Kontakta oss för att beställa | ||
| GN475-B20-B15-ELS | Vridbar rörkoppling, aluminium, matt | 486,00 kr | 607,50 kr | Kontakta oss för att beställa | ||
| GN475-B20-B15-MT | Vridbar rörkoppling, aluminium, slipad | 444,00 kr | 555,00 kr | Kontakta oss för att beställa | ||
| GN475-B20-B16-ELS | Vridbar rörkoppling, aluminium, matt | 451,00 kr | 563,75 kr | Kontakta oss för att beställa | ||
| GN475-B20-B16-MT | Vridbar rörkoppling, aluminium, slipad | 408,00 kr | 510,00 kr | Kontakta oss för att beställa | ||
| GN475-B20-B20-ELS | Vridbar rörkoppling, aluminium, matt | 501,00 kr | 626,25 kr | Kontakta oss för att beställa | ||
| GN475-B20-B20-MT | Vridbar rörkoppling, aluminium, slipad | 456,00 kr | 570,00 kr | Kontakta oss för att beställa | ||
| GN475-B8-B8-ELS | Vridbar rörkoppling, aluminium, eloxerad | 314,00 kr | 392,50 kr | Kontakta oss för att beställa | ||
| GN475-B8-B8-MT | Vridbar rörkoppling, aluminium, slipad | 284,00 kr | 355,00 kr | Kontakta oss för att beställa | ||
