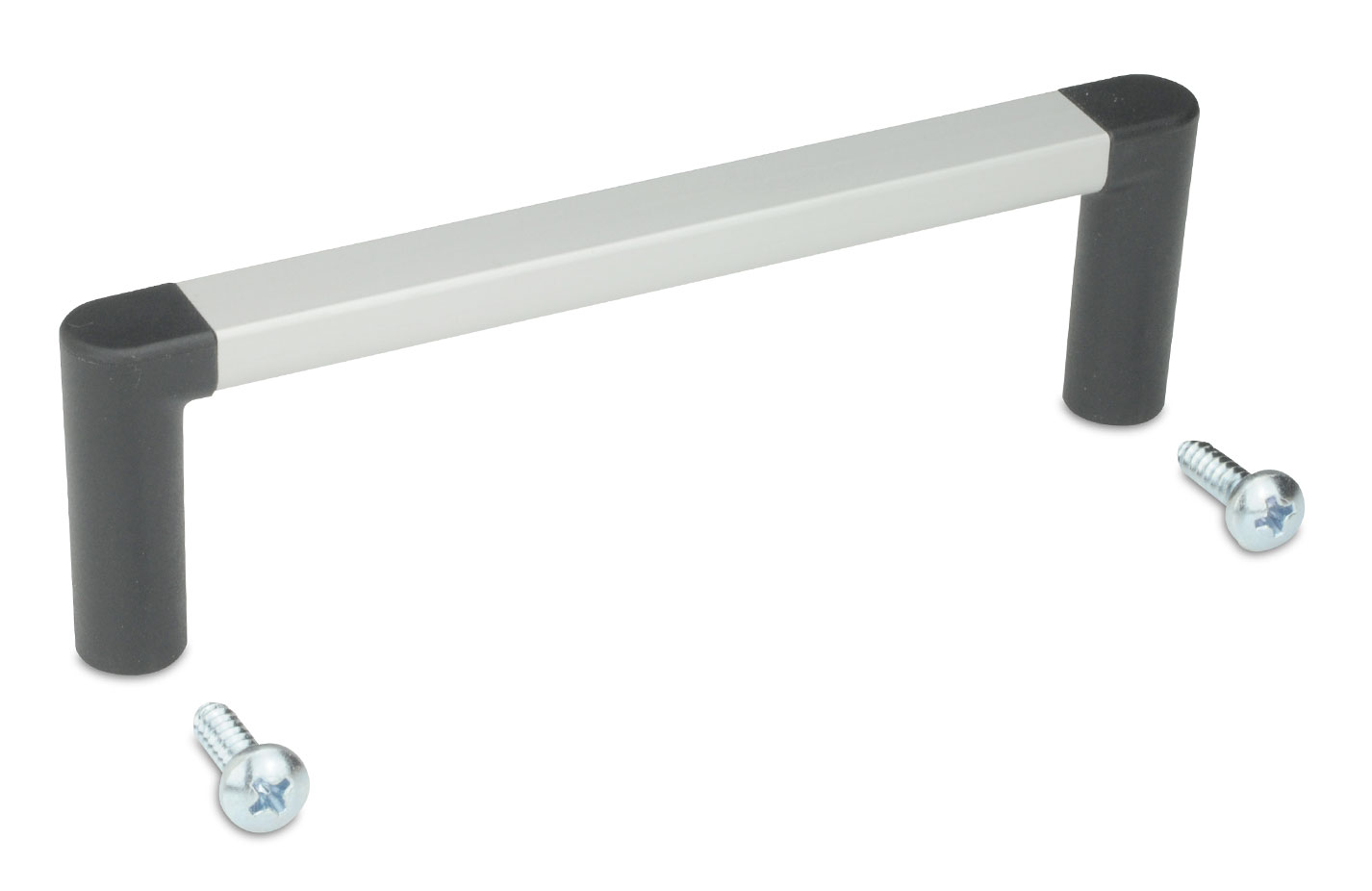

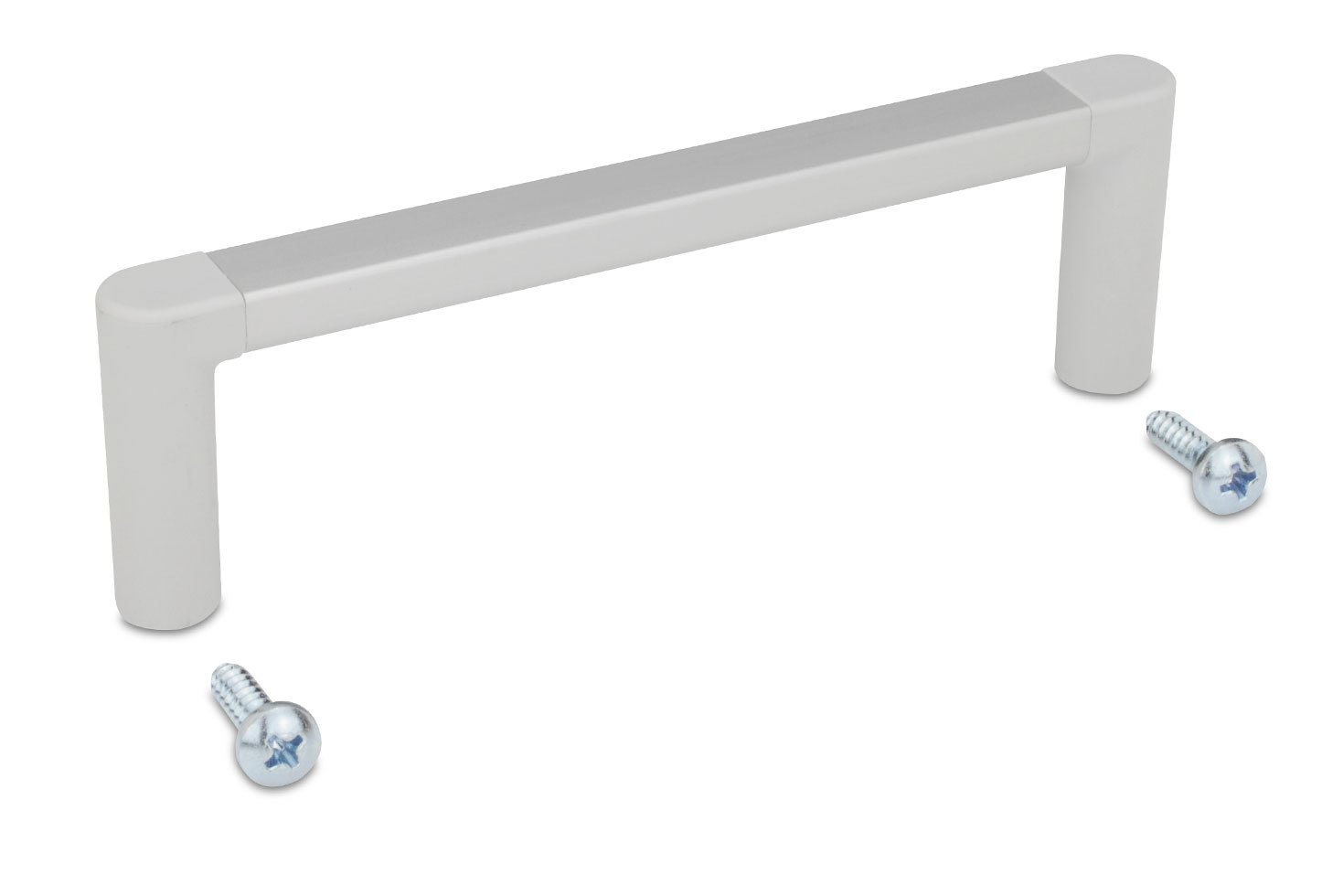

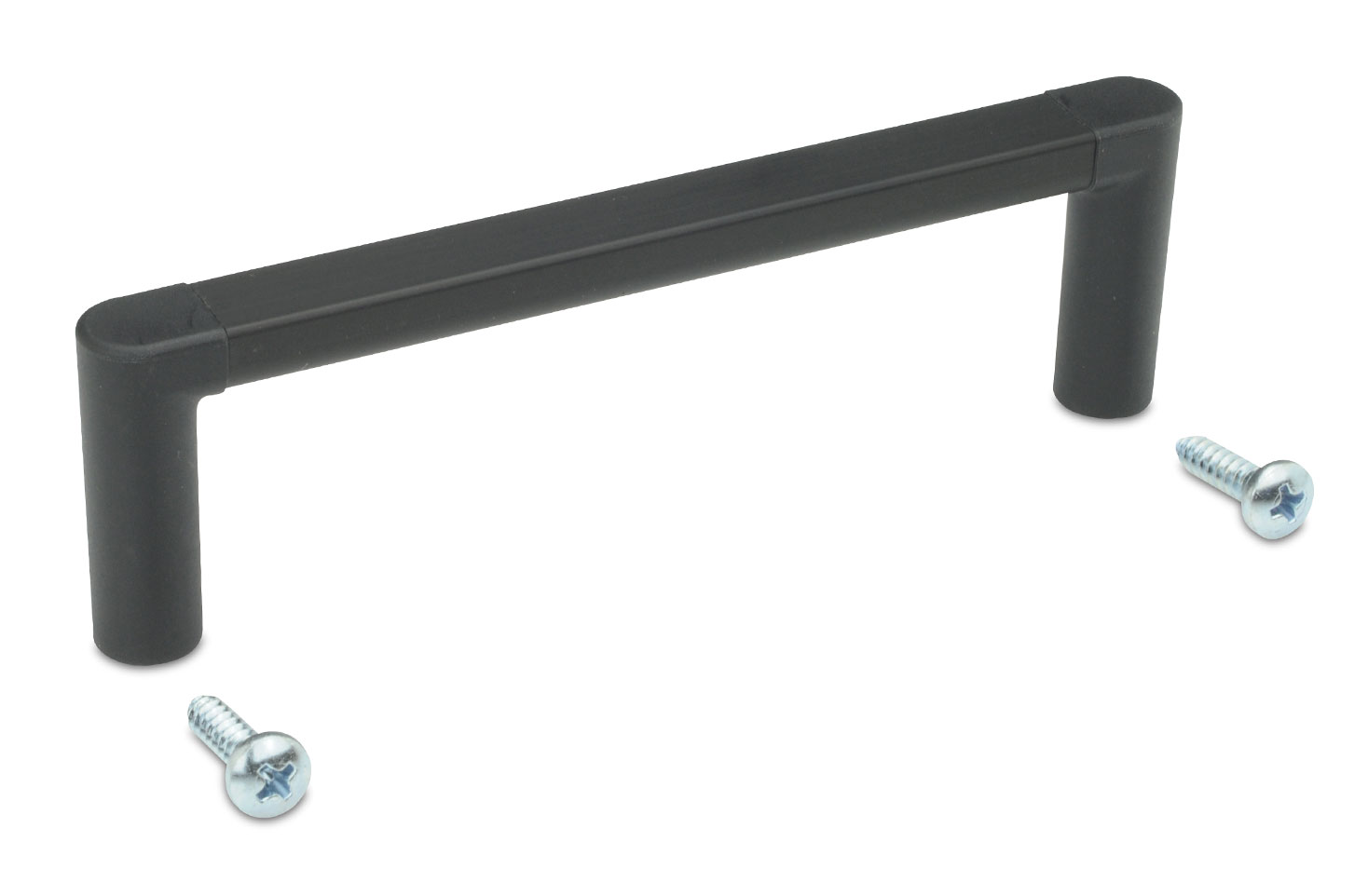

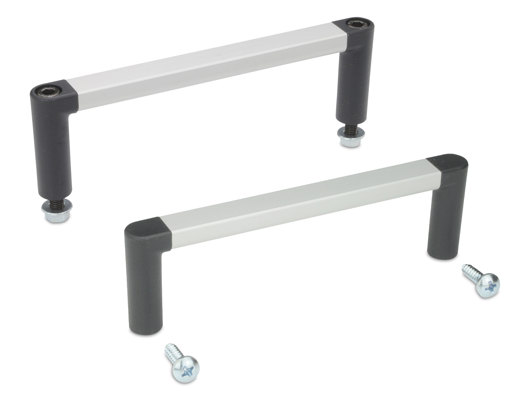

Handtag GN423 för 19" rack
Bygelhandtag för 19" rack.
Grepp i aluminium.
Fästen i glasfiberarmerad polyamid.
Typ A för montering från baksidan/insidan. Skruvar medföljer.

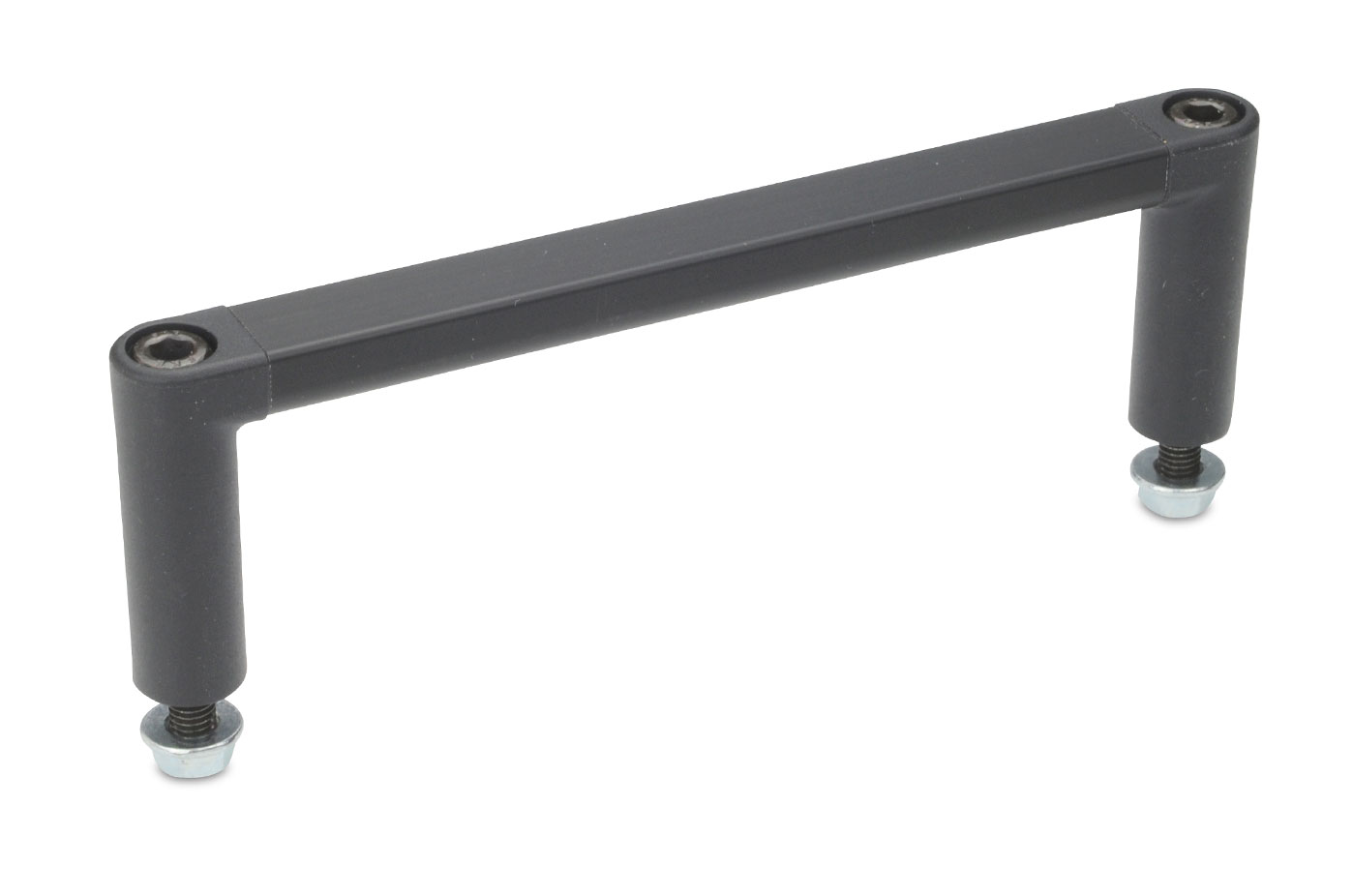

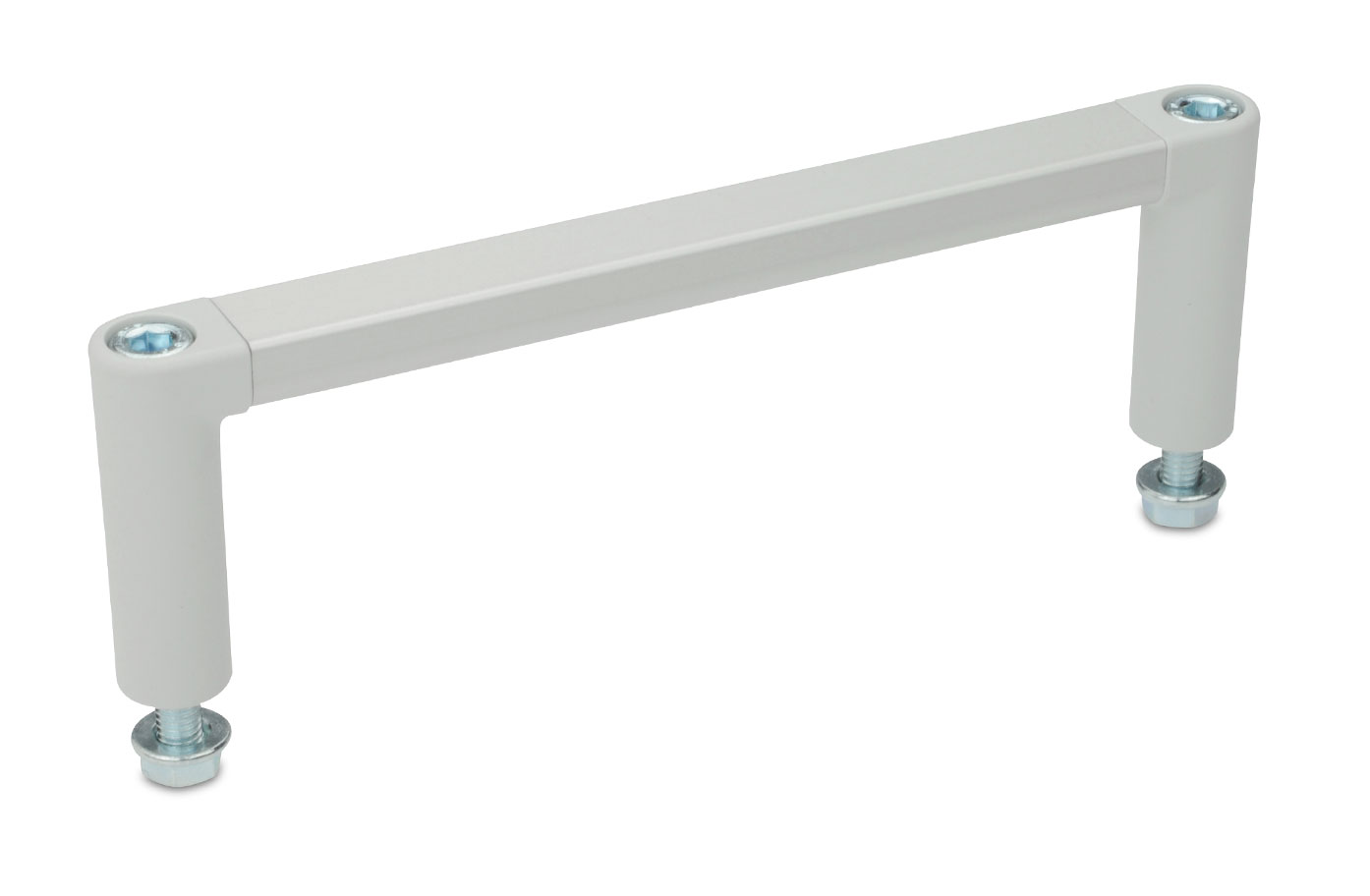

Typ B för montering från framsidan/utsidan. Skruvar och muttrar medföljer.
ELS: eloxerad aluminium, svarta fästen.
ELG: eloxerad aluminium, ljusgrå fästen.
Beställningsexempel: GN423-12-120-B-ELG
CAD-filer

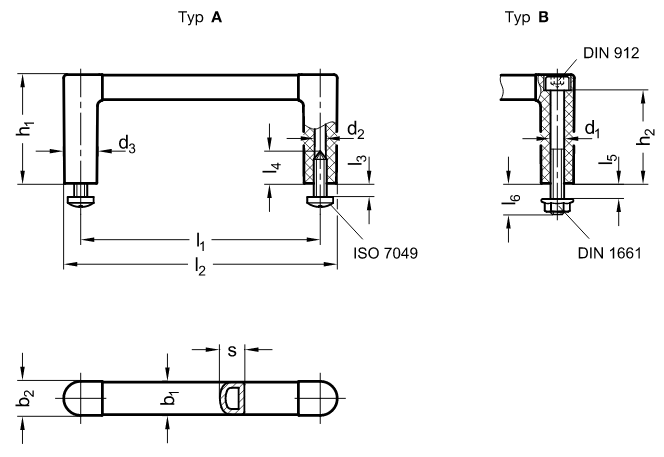

| b1 | l1 ±0,25 | b2 | d1 | d2 | d3 | h1 | h2 | l2 | l3 max. | l4 min. | l5 max. | l6 | s | HE (höjdenhet) |
| 12 | 55 | 12,5 | M 5 | 4,3 | 12,5 | 40 | 34,5 | 67,5 | 5 | 14 | 5 | 10,5 | 9 | 2 |
| 12 | 88 | 12,5 | M 5 | 4,3 | 12,5 | 40 | 34,5 | 100,5 | 5 | 14 | 5 | 10,5 | 9 | 3 |
| 12 | 100 | 12,5 | M 5 | 4,3 | 12,5 | 40 | 34,5 | 112,5 | 5 | 14 | 5 | 10,5 | 9 | 3 |
| 12 | 120 | 12,5 | M 5 | 4,3 | 12,5 | 40 | 34,5 | 132,5 | 5 | 14 | 5 | 10,5 | 9 | 4 |
| 12 | 180 | 12,5 | M 5 | 4,3 | 12,5 | 40 | 34,5 | 192,5 | 5 | 14 | 5 | 10,5 | 9 | 5 |
| 12 | 235 | 12,5 | M 5 | 4,3 | 12,5 | 40 | 34,5 | 247,5 | 5 | 14 | 5 | 10,5 | 9 | 6 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN423-12-100-A-ELG | Handtag för 19" rack | 80,20 kr | 100,25 kr | Kontakta oss för att beställa | ||
| GN423-12-100-A-ELS | Handtag för 19" rack | 80,20 kr | 100,25 kr | Kontakta oss för att beställa | ||
| GN423-12-100-A-ESS | Handtag för 19" rack | 80,20 kr | 100,25 kr | Kontakta oss för att beställa | ||
| GN423-12-100-B-ELG | Handtag för 19" rack | 76,10 kr | 95,13 kr | Kontakta oss för att beställa | ||
| GN423-12-100-B-ELS | Handtag för 19" rack | 76,10 kr | 95,13 kr | Kontakta oss för att beställa | ||
| GN423-12-100-B-ESS | Handtag för 19" rack | 76,10 kr | 95,13 kr | Kontakta oss för att beställa | ||
| GN423-12-120-A-ELG | Handtag för 19" rack | 81,90 kr | 102,38 kr | Kontakta oss för att beställa | ||
| GN423-12-120-A-ELS | Handtag för 19" rack | 81,90 kr | 102,38 kr | Kontakta oss för att beställa | ||
| GN423-12-120-A-ESS | Handtag för 19" rack | 81,90 kr | 102,38 kr | Kontakta oss för att beställa | ||
| GN423-12-120-B-ELG | Handtag för 19" rack | 77,40 kr | 96,75 kr | Kontakta oss för att beställa | ||
| GN423-12-120-B-ELS | Handtag för 19" rack | 77,40 kr | 96,75 kr | Kontakta oss för att beställa | ||
| GN423-12-120-B-ESS | Handtag för 19" rack | 77,40 kr | 96,75 kr | Kontakta oss för att beställa | ||
| GN423-12-180-A-ELG | Handtag för 19" rack | 86,20 kr | 107,75 kr | Kontakta oss för att beställa | ||
| GN423-12-180-A-ELS | Handtag för 19" rack | 86,20 kr | 107,75 kr | Kontakta oss för att beställa | ||
| GN423-12-180-A-ESS | Handtag för 19" rack | 86,20 kr | 107,75 kr | Kontakta oss för att beställa | ||
| GN423-12-180-B-ELG | Handtag för 19" rack | 81,70 kr | 102,13 kr | Kontakta oss för att beställa | ||
| GN423-12-180-B-ELS | Handtag för 19" rack | 81,70 kr | 102,13 kr | Kontakta oss för att beställa | ||
| GN423-12-180-B-ESS | Handtag för 19" rack | 81,70 kr | 102,13 kr | Kontakta oss för att beställa | ||
| GN423-12-235-A-ELG | Handtag för 19" rack | 90,20 kr | 112,75 kr | Kontakta oss för att beställa | ||
| GN423-12-235-A-ELS | Handtag för 19" rack | 90,20 kr | 112,75 kr | Kontakta oss för att beställa | ||
| GN423-12-235-A-ESS | Handtag för 19" rack | 90,20 kr | 112,75 kr | Kontakta oss för att beställa | ||
| GN423-12-235-B-ELG | Handtag för 19" rack | 86,20 kr | 107,75 kr | Kontakta oss för att beställa | ||
| GN423-12-235-B-ELS | Handtag för 19" rack | 86,20 kr | 107,75 kr | Kontakta oss för att beställa | ||
| GN423-12-235-B-ESS | Handtag för 19" rack | 86,20 kr | 107,75 kr | Kontakta oss för att beställa | ||
| GN423-12-55-A-ELG | Handtag för 19" rack | 71,80 kr | 89,75 kr | Kontakta oss för att beställa | ||
| GN423-12-55-A-ELS | Handtag för 19" rack | 71,80 kr | 89,75 kr | Kontakta oss för att beställa | ||
| GN423-12-55-A-ESS | Handtag för 19" rack | 71,80 kr | 89,75 kr | Kontakta oss för att beställa | ||
| GN423-12-55-B-ELG | Handtag för 19" rack | 73,10 kr | 91,38 kr | Kontakta oss för att beställa | ||
| GN423-12-55-B-ELS | Handtag för 19" rack | 73,10 kr | 91,38 kr | Kontakta oss för att beställa | ||
| GN423-12-55-B-ESS | Handtag för 19" rack | 73,10 kr | 91,38 kr | Kontakta oss för att beställa | ||
| GN423-12-88-A-ELG | Handtag för 19" rack | 79,20 kr | 99,00 kr | Kontakta oss för att beställa | ||
| GN423-12-88-A-ELS | Handtag för 19" rack | 79,20 kr | 99,00 kr | Kontakta oss för att beställa | ||
| GN423-12-88-A-ESS | Handtag för 19" rack | 79,20 kr | 99,00 kr | Kontakta oss för att beställa | ||
| GN423-12-88-B-ELG | Handtag för 19" rack | 74,70 kr | 93,38 kr | Kontakta oss för att beställa | ||
| GN423-12-88-B-ELS | Handtag för 19" rack | 74,70 kr | 93,38 kr | Kontakta oss för att beställa | ||
| GN423-12-88-B-ESS | Handtag för 19" rack | 74,70 kr | 93,38 kr | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
