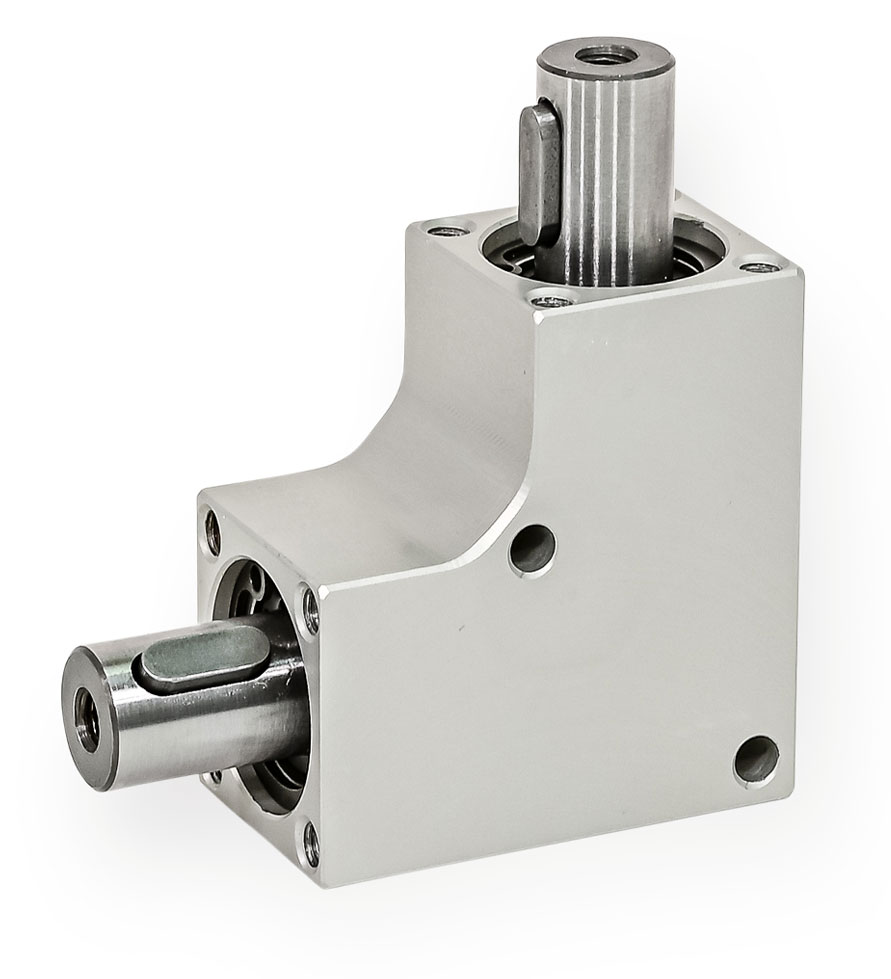

Vinkelväxel GN3971 i aluminium
Vinkelväxel (90°) i eloxerad aluminium.
Kugghjul i ythärdat stål.
Tätade kullager (2RS).
Arbetstemperatur: -20 °C till 60 °C.
Beställningsexempel: GN3971-30-L-12-AN
CAD-filer

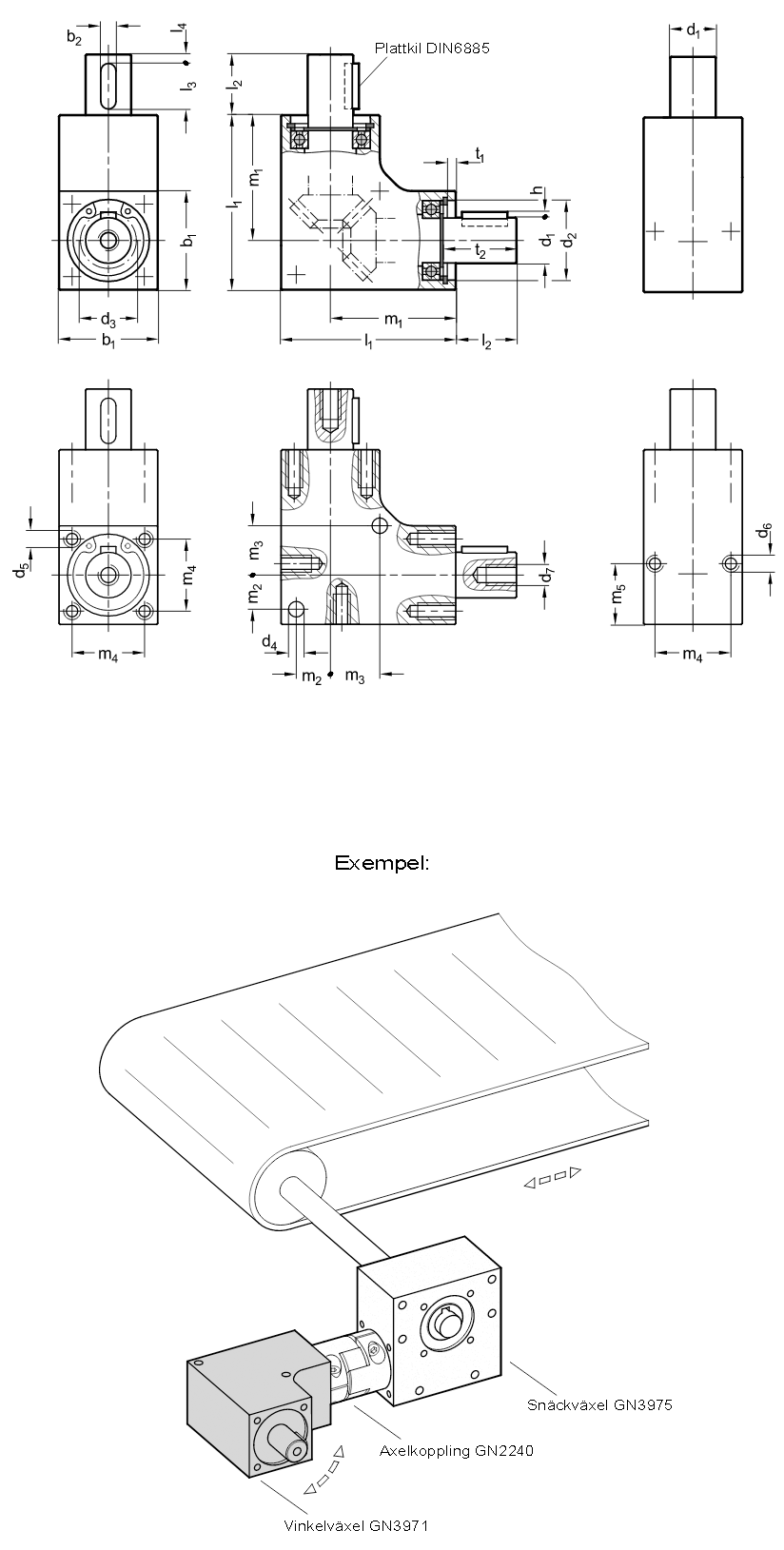

| b1 | d1 j6 | b2 | d2 | d3** | h | l1 | l2 | l3 | l4 | m1 | t1 | t2 |
| 18 | 6 | 2 | 13 | - | 0,8 | 32 | 12 | 8 | 2 | 23 | 2,1 | 15,4 |
| 20 | 8 | 2 | 16 | 9,2 | 0,8 | 35 | 12 | 8 | 2 | 25 | 1,95 | 15,3 |
| 24 | 10 | 4* | 19 | 11,8 | 1,5 | 42 | 16 | 12 | 3 | 30 | 2 | 18 |
| 26 | 12 | 4 | 21 | 13,6 | 1,5 | 46 | 16 | 12 | 3 | 33 | 2 | 19,5 |
| 30 | 12 | 4 | 24 | 16,4 | 1,5 | 53 | 16 | 12 | 3 | 38 | 2,1 | 18,3 |
| 32 | 12 | 4 | 28 | 19,8 | 1,5 | 56 | 16 | 12 | 3 | 40 | 2,1 | 18,3 |
| 35 | 12 | 4 | 30 | 20,4 | 1,5 | 60 | 16 | 12 | 3 | 42,5 | 2,1 | 18,3 |
| * Avviker från DIN6885 | ||||||||||||
| ** Teoretiskt användbar navdiameter | ||||||||||||
| b1 | d4 | d5*** | d6*** | d7**** | m2 | m3 | m4 | m5 | ||||
| 18 | 3,1 | M 3 | M 3 | M 3 | 6 | 8,5 | 13 | 11 | ||||
| 20 | 3,1 | M 3 | M 3 | M 3 | 7 | 10 | 15 | 10 | ||||
| 24 | 4,1 | M 4 | M 4 | M 4 | 8 | 12 | 18 | 16 | ||||
| 26 | 4,1 | M 4 | M 4 | M 5 | 9 | 13 | 20 | 16 | ||||
| 30 | 4,1 | M 4 | M 4 | M 5 | 11 | 15 | 22 | 16 | ||||
| 32 | 4,1 | M 4 | M 4 | M 5 | 12 | 17 | 24 | 16 | ||||
| 35 | 4,1 | M 4 | M 4 | M 5 | 13,5 | 17,5 | 26 | 16 | ||||
| *** Användbart gängdjup: min. 2 x d5 / d6 | ||||||||||||
| **** Användbart gängdjup: min. 1,6 x d6 | ||||||||||||
| Storlek (b1) | Max. vridmoment (Nm) | Max. radiell belastning (N)* | Max. axiell belastning (N)** | |||||||||
| Vid 100 varv/min. | Vid 500 varv/min. | Vid 1000 varv/min. | ||||||||||
| 18 | 0.35 | 0.1 | 0.05 | 60 | 60 | |||||||
| 20 | 0.75 | 0.3 | 0.15 | 100 | 100 | |||||||
| 24 | 2.5 | 1 | 0.5 | 120 | 120 | |||||||
| 26 | 4 | 1.5 | 0.75 | 140 | 140 | |||||||
| 30 | 5 | 2 | 1 | 240 | 240 | |||||||
| 32 | 8 | 3 | 1.5 | 550 | 550 | |||||||
| 35 | 10 | 4 | 2 | 550 | 550 | |||||||
| * Vid axiell belastning = 0 | ||||||||||||
| ** Vid radiell belastning = 0 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN3971-18-L-6-AN | Vinkelväxel | 2 289,00 kr | 2 861,25 kr | Kontakta oss för att beställa | ||
| GN3971-20-L-8-AN | Vinkelväxel | 2 323,00 kr | 2 903,75 kr | Kontakta oss för att beställa | ||
| GN3971-24-L-10-AN | Vinkelväxel | 2 298,00 kr | 2 872,50 kr | Kontakta oss för att beställa | ||
| GN3971-26-L-12-AN | Vinkelväxel | 2 468,00 kr | 3 085,00 kr | Kontakta oss för att beställa | ||
| GN3971-30-L-12-AN | Vinkelväxel | 2 543,00 kr | 3 178,75 kr | Kontakta oss för att beställa | ||
| GN3971-32-L-12-AN | Vinkelväxel | 2 697,00 kr | 3 371,25 kr | Kontakta oss för att beställa | ||
| GN3971-35-L-12-AN | Vinkelväxel | 2 824,00 kr | 3 530,00 kr | Kontakta oss för att beställa | ||
