Positionssensor GN3380

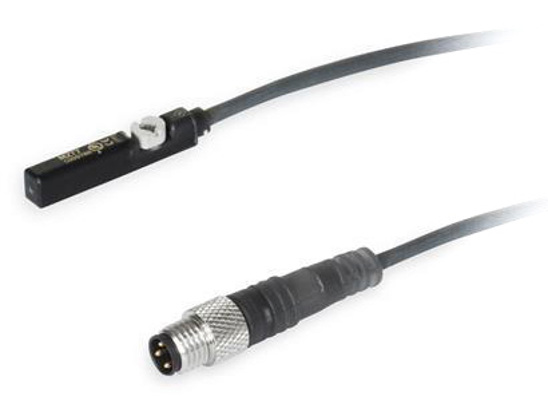

Positionssensor GN 3380 detekterar kolvpositionen i pneumatiska cylindrar med magnetisk kolv. När brytpunkten uppnås levererar sensorelektroniken en hög signal, exempelvis till en maskinstyrning, och indikerar även detta läge via den integrerade lysdioden.

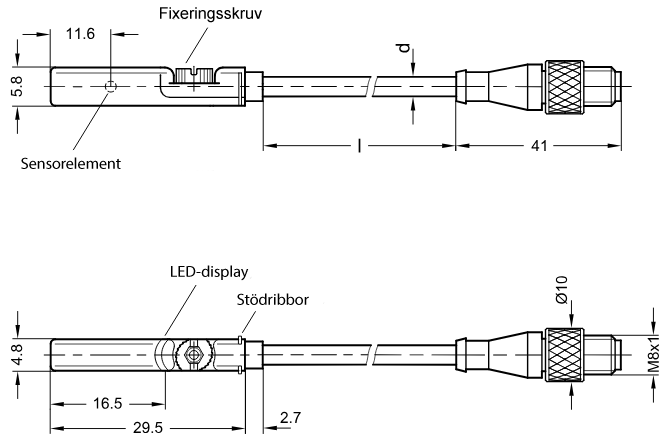

Vid montering förs sensorn in i spåret uppifrån. De sidomonterade stödribborna förhindrar att den faller ut. Genom att dra åt fästskruven ett kvarts varv låses sensorn snabbt och pålitligt i spåret.

Hus i plast.
Kabel i polyuretan.
Kontakt i plast, 3-polig.
Lettrad skruvförbindning i nickelpläterad mässing (fri rotation).
Arbetstemperatur -30 °C till +80 °C.
Skyddsklass IP 65 / IP 67.

Normalt öppen.
Utgångstyp: PNP.
Matningsspänning: 10 V DC – 30 V DC.
Kontinuerlig ström Ia: ≤ 100 mA.
Kopplingsfrekvens: 1000 Hz.
Effektförbrukning: ≤ 8 mA.
Spänningsfall: ≤ 2 V.
Responssensitivitet: 3 mT.
Hysteres: < 0,8 mT.
Repeternoggrannhet: ≤ 0,1 mT.
Stöt- och vibrationsbeständighet: 30 g, 11 ms / 10 … 55 Hz, 1 mm.
EMC: enligt EN 60947-5-2.
Indikering av kopplingsläge: LED.
Skydd mot felpolaritet: ja.
Kortslutningsskydd: ja.

Beställningsexempel: GN3380-T-S-0,3
