Bygelhandtag GN333.1
Bygelhandtag med grepp i aluminium.
Ändstycken i zinktryckgods.
Sidotäcklock i ljusgrå plast.
Typ A med gängade bottenhål.
Typ B med genomgående (ej gängade) hål.
SW: pulverlackerat (svart, RAL 9005) rör och fästen.
EL: pulverlackerade fästen (svart, RAL 9005) och eloxerat (natur) rör.
ES: pulverlackerade fästen (silver, RAL 9006) och eloxerat (natur) rör.
Typ B: skruvar, muttrar och brickor i förzinkat stål medföljer.
Beställningsexempel: GN333.1-20-180-A-EL
CAD-filer

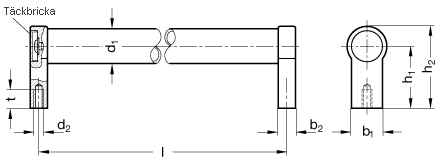

| d1 | l1 ±0,25 | d2 | d3 | b1 | b2 | h1 | h2 | h3 | l2 max. | l3 | t min. | ||||||
| 20 | 180 | 200 | 250 | 300 | 350 | 400 | - | M 6 | - | 24 | 12 | 42 | 54 | - | - | - | 12 |
| 28 | 200 | 250 | 300 | 350 | 400 | 500 | 600 | M 8 | M 6 | 25 | 14 | 50 | 66 | 7 | 6 | 13 | 15 |
| 30 | 200 | 300 | 350 | 400 | 500 | 600 | 1000 | M 8 | - | 27 | 17 | 51 | 68 | - | - | - | 15 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN333.1 ASW 200-M8 | Bygelhandtag, alum. mattsvart | 217,00 kr | 271,25 kr | Kontakta oss för att beställa | ||
| GN333.1 ASW 250-M8 | Bygelhandtag, alum. mattsvart | 230,00 kr | 287,50 kr | Kontakta oss för att beställa | ||
| GN333.1 ASW 300-M8 | Bygelhandtag, alum. mattsvart | 244,00 kr | 305,00 kr | Kontakta oss för att beställa | ||
| GN333.1 ASW 400-M8 | Bygelhandtag, alum. mattsvart | 263,00 kr | 328,75 kr | Kontakta oss för att beställa | ||
| GN333.1 ASW 500-M8 | Bygelhandtag, alum. mattsvart | 293,00 kr | 366,25 kr | Kontakta oss för att beställa | ||
| GN333.1 ASW 600-M8 | Bygelhandtag, alum. mattsvart | 313,00 kr | 391,25 kr | Kontakta oss för att beställa | ||
| GN333.1-20-180-A-EL | Bygelhandtag | 172,00 kr | 215,00 kr | Kontakta oss för att beställa | ||
| GN333.1-20-180-A-ES | Bygelhandtag | 172,00 kr | 215,00 kr | Kontakta oss för att beställa | ||
| GN333.1-20-180-A-SW | Bygelhandtag | 158,50 kr | 198,13 kr | Kontakta oss för att beställa | ||
| GN333.1-20-200-A-EL | Bygelhandtag | 175,50 kr | 219,38 kr | Kontakta oss för att beställa | ||
| GN333.1-20-200-A-ES | Bygelhandtag | 175,50 kr | 219,38 kr | Kontakta oss för att beställa | ||
| GN333.1-20-200-A-SW | Bygelhandtag | 162,00 kr | 202,50 kr | Kontakta oss för att beställa | ||
| GN333.1-20-250-A-EL | Bygelhandtag | 186,50 kr | 233,13 kr | Kontakta oss för att beställa | ||
| GN333.1-20-250-A-ES | Bygelhandtag | 186,50 kr | 233,13 kr | Kontakta oss för att beställa | ||
| GN333.1-20-250-A-SW | Bygelhandtag | 172,50 kr | 215,63 kr | Kontakta oss för att beställa | ||
| GN333.1-20-300-A-EL | Bygelhandtag | 192,50 kr | 240,63 kr | Kontakta oss för att beställa | ||
| GN333.1-20-300-A-ES | Bygelhandtag | 192,50 kr | 240,63 kr | Kontakta oss för att beställa | ||
| GN333.1-20-300-A-SW | Bygelhandtag | 178,00 kr | 222,50 kr | Kontakta oss för att beställa | ||
| GN333.1-20-350-A-EL | Bygelhandtag | 204,00 kr | 255,00 kr | Kontakta oss för att beställa | ||
| GN333.1-20-350-A-ES | Bygelhandtag | 204,00 kr | 255,00 kr | Kontakta oss för att beställa | ||
| GN333.1-20-350-A-SW | Bygelhandtag | 189,50 kr | 236,88 kr | Kontakta oss för att beställa | ||
| GN333.1-20-400-A-EL | Bygelhandtag | 217,00 kr | 271,25 kr | Kontakta oss för att beställa | ||
| GN333.1-20-400-A-ES | Bygelhandtag | 217,00 kr | 271,25 kr | Kontakta oss för att beställa | ||
| GN333.1-20-400-A-SW | Bygelhandtag | 201,00 kr | 251,25 kr | Kontakta oss för att beställa | ||
| GN333.1-28-200-A-EL | Bygelhandtag | 237,00 kr | 296,25 kr | Kontakta oss för att beställa | ||
| GN333.1-28-200-A-ES | Bygelhandtag | 237,00 kr | 296,25 kr | Kontakta oss för att beställa | ||
| GN333.1-28-200-B-EL | Bygelhandtag | 217,00 kr | 271,25 kr | Kontakta oss för att beställa | ||
| GN333.1-28-200-B-ES | Bygelhandtag | 217,00 kr | 271,25 kr | Kontakta oss för att beställa | ||
| GN333.1-28-200-B-SW | Bygelhandtag | 208,00 kr | 260,00 kr | Kontakta oss för att beställa | ||
| GN333.1-28-250-A-EL | Bygelhandtag | 251,00 kr | 313,75 kr | Kontakta oss för att beställa | ||
| GN333.1-28-250-A-ES | Bygelhandtag | 251,00 kr | 313,75 kr | Kontakta oss för att beställa | ||
| GN333.1-28-250-B-EL | Bygelhandtag | 231,00 kr | 288,75 kr | Kontakta oss för att beställa | ||
| GN333.1-28-250-B-ES | Bygelhandtag | 231,00 kr | 288,75 kr | Kontakta oss för att beställa | ||
| GN333.1-28-250-B-SW | Bygelhandtag | 221,00 kr | 276,25 kr | Kontakta oss för att beställa | ||
| GN333.1-28-300-A-EL | Bygelhandtag | 261,00 kr | 326,25 kr | Kontakta oss för att beställa | ||
| GN333.1-28-300-A-ES | Bygelhandtag | 261,00 kr | 326,25 kr | Kontakta oss för att beställa | ||
| GN333.1-28-300-B-EL | Bygelhandtag | 242,00 kr | 302,50 kr | Kontakta oss för att beställa | ||
| GN333.1-28-300-B-ES | Bygelhandtag | 242,00 kr | 302,50 kr | Kontakta oss för att beställa | ||
| GN333.1-28-300-B-SW | Bygelhandtag | 235,00 kr | 293,75 kr | Kontakta oss för att beställa | ||
| GN333.1-28-350-A-EL | Bygelhandtag | 280,00 kr | 350,00 kr | Kontakta oss för att beställa | ||
| GN333.1-28-350-A-ES | Bygelhandtag | 280,00 kr | 350,00 kr | Kontakta oss för att beställa | ||
| GN333.1-28-350-A-SW | Bygelhandtag | 259,00 kr | 323,75 kr | Kontakta oss för att beställa | ||
| GN333.1-28-350-B-EL | Bygelhandtag | 261,00 kr | 326,25 kr | Kontakta oss för att beställa | ||
| GN333.1-28-350-B-ES | Bygelhandtag | 261,00 kr | 326,25 kr | Kontakta oss för att beställa | ||
| GN333.1-28-350-B-SW | Bygelhandtag | 249,00 kr | 311,25 kr | Kontakta oss för att beställa | ||
| GN333.1-28-400-A-EL | Bygelhandtag | 285,00 kr | 356,25 kr | Kontakta oss för att beställa | ||
| GN333.1-28-400-A-ES | Bygelhandtag | 285,00 kr | 356,25 kr | Kontakta oss för att beställa | ||
| GN333.1-28-400-B-EL | Bygelhandtag | 266,00 kr | 332,50 kr | Kontakta oss för att beställa | ||
| GN333.1-28-400-B-ES | Bygelhandtag | 266,00 kr | 332,50 kr | Kontakta oss för att beställa | ||
| GN333.1-28-400-B-SW | Bygelhandtag | 254,00 kr | 317,50 kr | Kontakta oss för att beställa | ||
| GN333.1-28-500-A-EL | Bygelhandtag | 315,00 kr | 393,75 kr | Kontakta oss för att beställa | ||
| GN333.1-28-500-A-ES | Bygelhandtag | 315,00 kr | 393,75 kr | Kontakta oss för att beställa | ||
| GN333.1-28-500-B-EL | Bygelhandtag | 296,00 kr | 370,00 kr | Kontakta oss för att beställa | ||
| GN333.1-28-500-B-ES | Bygelhandtag | 296,00 kr | 370,00 kr | Kontakta oss för att beställa | ||
| GN333.1-28-500-B-SW | Bygelhandtag | 285,00 kr | 356,25 kr | Kontakta oss för att beställa | ||
| GN333.1-28-600-A-EL | Bygelhandtag | 346,00 kr | 432,50 kr | Kontakta oss för att beställa | ||
| GN333.1-28-600-A-ES | Bygelhandtag | 346,00 kr | 432,50 kr | Kontakta oss för att beställa | ||
| GN333.1-28-600-B-EL | Bygelhandtag | 328,00 kr | 410,00 kr | Kontakta oss för att beställa | ||
| GN333.1-28-600-B-ES | Bygelhandtag | 328,00 kr | 410,00 kr | Kontakta oss för att beställa | ||
| GN333.1-28-600-B-SW | Bygelhandtag | 308,00 kr | 385,00 kr | Kontakta oss för att beställa | ||
| GN333.1-30-1000-A-EL | Bygelhandtag | 546,00 kr | 682,50 kr | Kontakta oss för att beställa | ||
| GN333.1-30-1000-A-ES | Bygelhandtag | 546,00 kr | 682,50 kr | Kontakta oss för att beställa | ||
| GN333.1-30-1000-A-SW | Bygelhandtag | 509,00 kr | 636,25 kr | Kontakta oss för att beställa | ||
| GN333.1-30-200-A-EL | Bygelhandtag | 266,00 kr | 332,50 kr | Kontakta oss för att beställa | ||
| GN333.1-30-200-A-ES | Bygelhandtag | 266,00 kr | 332,50 kr | Kontakta oss för att beställa | ||
| GN333.1-30-200-A-SW | Bygelhandtag | 243,00 kr | 303,75 kr | Kontakta oss för att beställa | ||
| GN333.1-30-300-A-EL | Bygelhandtag | 293,00 kr | 366,25 kr | Kontakta oss för att beställa | ||
| GN333.1-30-300-A-ES | Bygelhandtag | 293,00 kr | 366,25 kr | Kontakta oss för att beställa | ||
| GN333.1-30-300-A-SW | Bygelhandtag | 274,00 kr | 342,50 kr | Kontakta oss för att beställa | ||
| GN333.1-30-350-A-EL | Bygelhandtag | 318,00 kr | 397,50 kr | Kontakta oss för att beställa | ||
| GN333.1-30-350-A-ES | Bygelhandtag | 318,00 kr | 397,50 kr | Kontakta oss för att beställa | ||
| GN333.1-30-350-A-SW | Bygelhandtag | 291,00 kr | 363,75 kr | Kontakta oss för att beställa | ||
| GN333.1-30-400-A-EL | Bygelhandtag | 328,00 kr | 410,00 kr | Kontakta oss för att beställa | ||
| GN333.1-30-400-A-ES | Bygelhandtag | 328,00 kr | 410,00 kr | Kontakta oss för att beställa | ||
| GN333.1-30-400-A-SW | Bygelhandtag | 298,00 kr | 372,50 kr | Kontakta oss för att beställa | ||
| GN333.1-30-500-A-EL | Bygelhandtag | 360,00 kr | 450,00 kr | Kontakta oss för att beställa | ||
| GN333.1-30-500-A-ES | Bygelhandtag | 360,00 kr | 450,00 kr | Kontakta oss för att beställa | ||
| GN333.1-30-500-A-SW | Bygelhandtag | 325,00 kr | 406,25 kr | Kontakta oss för att beställa | ||
| GN333.1-30-600-A-EL | Bygelhandtag | 377,00 kr | 471,25 kr | Kontakta oss för att beställa | ||
| GN333.1-30-600-A-ES | Bygelhandtag | 377,00 kr | 471,25 kr | Kontakta oss för att beställa | ||
| GN333.1-30-600-A-SW | Bygelhandtag | 347,00 kr | 433,75 kr | Kontakta oss för att beställa | ||
