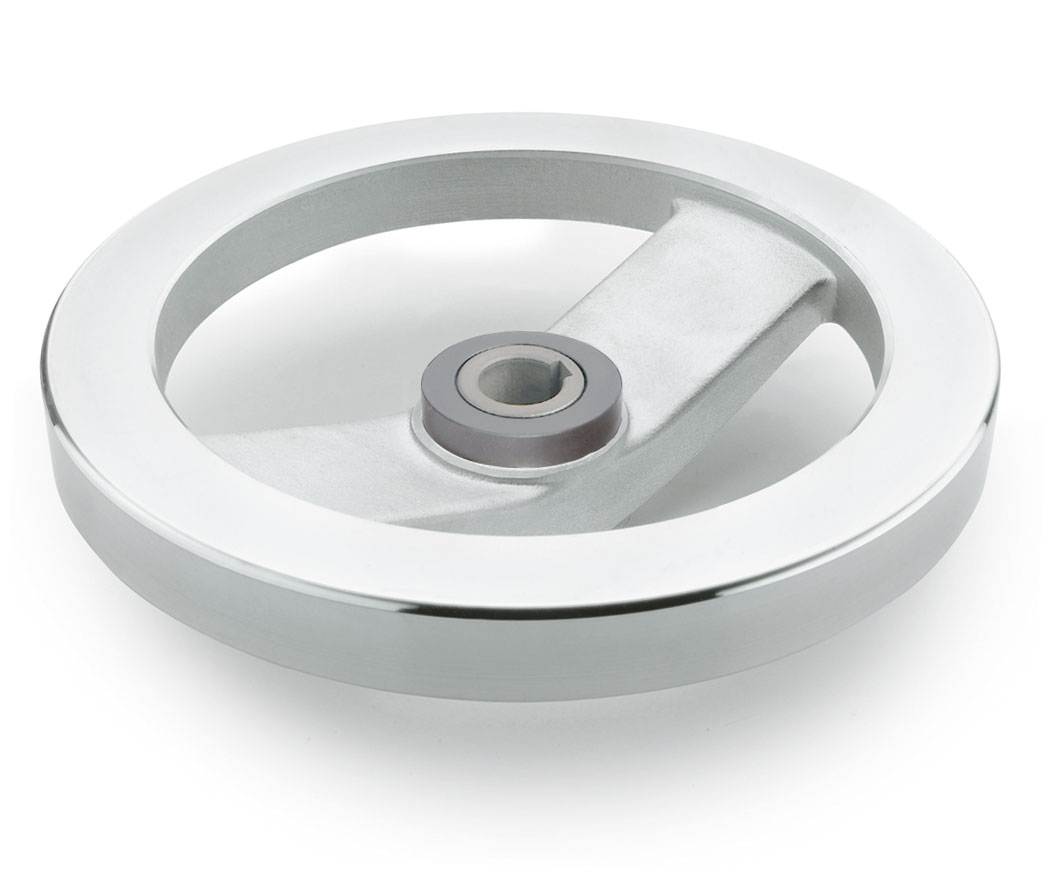

Säkerhetsratt GN322.4 Z i aluminium
Säkerhetsratt i aluminium med friktionslager och bearbetat nav.
Ytterbanan svarvad och polerad.
Kilspår P9 enligt DIN6885/2.
Handtag i svartlackerat stål (matt struktur).
För att minska risken för olycksfall bör maskinrattar på roterande axlar ha en sådan konstruktion att de ej är direkt kopplade till axeln. Säkerhetsratt GN322.4 har en sådan funktion. Ratten är i normalläge frikopplad, men genom axiell förflyttning, antingen genom drag eller tryck, inkopplas två kuggkransar. När ratten släpps frikopplas den åter.
Typ Z / ZI: inkoppling genom drag.
Typ DR: inkoppling genom tryck.
A: utan handtag.
D: med handtag.
Beställningsexempel: GN322.4-140-K14-A-DR
CAD-filer

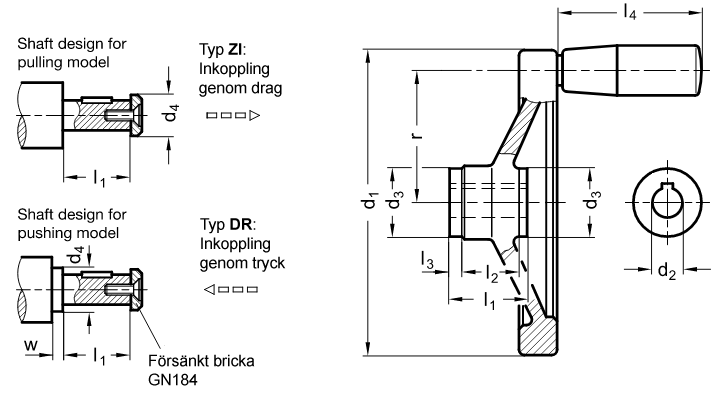

| d1 | d2 H7 | d3 | d4 max. | l1 | l2 | l3 | l4 ≈ | r | w min. | |
| 125 | K 12 | - | 28 | 17 | 28,5 | 18 | 5 | 67,5 | 54 | 4 |
| 140 | K 12 | - | 28 | 17 | 28,5 | 19 | 5 | 67,5 | 61 | 4 |
| 140 | K 14 | K 16 | 32 | 21 | 32,5 | 19 | 6 | 67,5 | 61 | 4 |
| 160 | K 14 | K 16 | 32 | 21 | 32,5 | 20 | 6 | 82,5 | 71 | 4 |
| 200 | K 18 | K 20 | 38 | 26 | 36,5 | 24 | 6 | 82,5 | 89 | 4 |
| 250 | K 22 | - | 45 | 30 | 47,5 | 28 | 12 | 92,5 | 113 | 4 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN322.4 Z 125X12 | Säkerhetsratt,alum.,handt.stål | 1 538,00 kr | 1 922,50 kr | Kontakta oss för att beställa | ||
| GN322.4 Z 140X12 | Säkerhetsratt,alum.,handt.stål | 1 589,00 kr | 1 986,25 kr | Kontakta oss för att beställa | ||
| GN322.4 Z 160X14 | Säkerhetsratt,alum.,handt.stål | 1 729,00 kr | 2 161,25 kr | Kontakta oss för att beställa | ||
| GN322.4 Z 160X16 | Säkerhetsratt,alum.,handt.stål | 1 729,00 kr | 2 161,25 kr | Kontakta oss för att beställa | ||
| GN322.4 Z 200X18 | Säkerhetsratt,alum.,handt.stål | 2 040,00 kr | 2 550,00 kr | Kontakta oss för att beställa | ||
| GN322.4 Z 200X20 | Säkerhetsratt,alum.,handt.stål | 2 040,00 kr | 2 550,00 kr | Kontakta oss för att beställa | ||
| GN322.4 Z 250X22 | Säkerhetsratt,alum.,handt.stål | 2 458,00 kr | 3 072,50 kr | Kontakta oss för att beställa | ||
| GN322.4-125-K12-A-DR | Säkerhetsratt med friktionslager | 1 311,00 kr | 1 638,75 kr | Kontakta oss för att beställa | ||
| GN322.4-125-K12-A-ZI | Säkerhetsratt med friktionslager | 1 311,00 kr | 1 638,75 kr | Kontakta oss för att beställa | ||
| GN322.4-125-K12-D-DR | Säkerhetsratt med friktionslager | 1 538,00 kr | 1 922,50 kr | Kontakta oss för att beställa | ||
| GN322.4-140-K12-A-DR | Säkerhetsratt med friktionslager | 1 368,00 kr | 1 710,00 kr | Kontakta oss för att beställa | ||
| GN322.4-140-K12-A-ZI | Säkerhetsratt med friktionslager | 1 368,00 kr | 1 710,00 kr | Kontakta oss för att beställa | ||
| GN322.4-140-K12-D-DR | Säkerhetsratt med friktionslager | 1 589,00 kr | 1 986,25 kr | Kontakta oss för att beställa | ||
| GN322.4-140-K14-A-DR | Säkerhetsratt med friktionslager | 1 404,00 kr | 1 755,00 kr | Kontakta oss för att beställa | ||
| GN322.4-140-K14-A-ZI | Säkerhetsratt med friktionslager | 1 404,00 kr | 1 755,00 kr | Kontakta oss för att beställa | ||
| GN322.4-140-K14-D-DR | Säkerhetsratt med friktionslager | 1 619,00 kr | 2 023,75 kr | Kontakta oss för att beställa | ||
| GN322.4-140-K14-D-ZI | Säkerhetsratt med friktionslager | 1 619,00 kr | 2 023,75 kr | Kontakta oss för att beställa | ||
| GN322.4-140-K16-A-DR | Säkerhetsratt med friktionslager | 1 404,00 kr | 1 755,00 kr | Kontakta oss för att beställa | ||
| GN322.4-140-K16-A-ZI | Säkerhetsratt med friktionslager | 1 404,00 kr | 1 755,00 kr | Kontakta oss för att beställa | ||
| GN322.4-140-K16-D-DR | Säkerhetsratt med friktionslager | 1 619,00 kr | 2 023,75 kr | Kontakta oss för att beställa | ||
| GN322.4-140-K16-D-ZI | Säkerhetsratt med friktionslager | 1 619,00 kr | 2 023,75 kr | Kontakta oss för att beställa | ||
| GN322.4-160-K14-A-DR | Säkerhetsratt med friktionslager | 1 495,00 kr | 1 868,75 kr | Kontakta oss för att beställa | ||
| GN322.4-160-K14-A-ZI | Säkerhetsratt med friktionslager | 1 495,00 kr | 1 868,75 kr | Kontakta oss för att beställa | ||
| GN322.4-160-K16-A-DR | Säkerhetsratt med friktionslager | 1 495,00 kr | 1 868,75 kr | Kontakta oss för att beställa | ||
| GN322.4-160-K16-A-ZI | Säkerhetsratt med friktionslager | 1 495,00 kr | 1 868,75 kr | Kontakta oss för att beställa | ||
| GN322.4-160-K16-D-DR | Säkerhetsratt med friktionslager | 1 729,00 kr | 2 161,25 kr | Kontakta oss för att beställa | ||
| GN322.4-200-K18-A-DR | Säkerhetsratt med friktionslager | 1 817,00 kr | 2 271,25 kr | Kontakta oss för att beställa | ||
| GN322.4-200-K18-A-ZI | Säkerhetsratt med friktionslager | 1 817,00 kr | 2 271,25 kr | Kontakta oss för att beställa | ||
| GN322.4-200-K18-D-DR | Säkerhetsratt med friktionslager | 2 040,00 kr | 2 550,00 kr | Kontakta oss för att beställa | ||
| GN322.4-200-K20-A-DR | Säkerhetsratt med friktionslager | 1 817,00 kr | 2 271,25 kr | Kontakta oss för att beställa | ||
| GN322.4-200-K20-A-ZI | Säkerhetsratt med friktionslager | 1 817,00 kr | 2 271,25 kr | Kontakta oss för att beställa | ||
| GN322.4-200-K20-D-DR | Säkerhetsratt med friktionslager | 2 040,00 kr | 2 550,00 kr | Kontakta oss för att beställa | ||
| GN322.4-250-K22-A-DR | Säkerhetsratt med friktionslager | 2 225,00 kr | 2 781,25 kr | Kontakta oss för att beställa | ||
| GN322.4-250-K22-A-ZI | Säkerhetsratt med friktionslager | 2 225,00 kr | 2 781,25 kr | Kontakta oss för att beställa | ||
| GN322.4-250-K22-D-DR | Säkerhetsratt med friktionslager | 2 458,00 kr | 3 072,50 kr | Kontakta oss för att beställa | ||
Scrolla i sidled för fler kolumner
