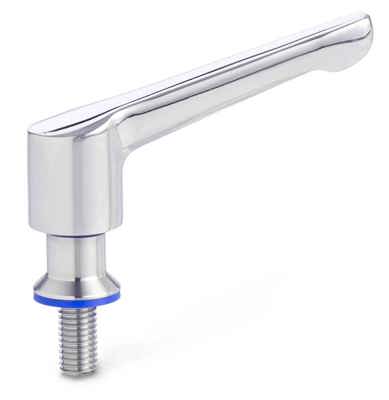

Rostfri låsspak GN305 i hygienutförande med gängad tapp
Rostfri ställbar låsspak, lämplig för exempelvis livsmedelsindustrin, läkemedelsindustrin m.m.
Utvändig gänga.
Blankpolerat utförande.
Tätningsringar i hydrerat nitrilgummi (HNBR).
Temperaturtålighet HNBR: -25 °C ... + 150 °C.
Beställningsexempel: GN305-63-M8-20-PL-H
CAD-filer

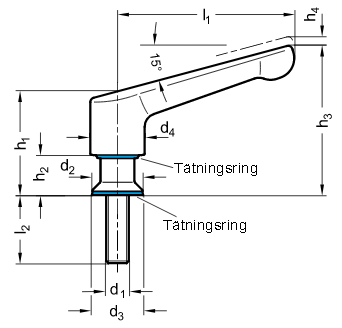

| l1 | d1 | l2 | d2 | d3 | d4 | h1 | h2 | h3 | h4 | ||||
| 63 | M 6 | 12 | 16 | 20 | 25 | 32 | 14 | 14.8 | 19 | 43.8 | 16.3 | 60.1 | 2.5 |
| 63 | M 8 | 12 | 16 | 20 | 25 | 32 | 18 | 18.8 | 19 | 45.8 | 18.3 | 62.1 | 2.5 |
| 78 | M 8 | 12 | 16 | 20 | 25 | 32 | 18 | 18.8 | 24 | 49.3 | 16.5 | 69.3 | 3 |
| 78 | M 10 | 16 | 20 | 25 | 32 | - | 22 | 22.8 | 24 | 51.3 | 18.5 | 71.3 | 3 |
| Art.nr | Benämning | Kr/st ex.moms | Kr/st ink.moms | |||
|---|---|---|---|---|---|---|
| GN305-78-M8-PL-H | Ställb.låsspak,rfr, hygiendesign | 590,00 kr | 737,50 kr | |||
| GN305-63-M6-12-PL-H | Ställb.låsspak,rfr, hygiendesign | 526,00 kr | 657,50 kr | |||
| GN305-63-M6-16-PL-H | Ställb.låsspak,rfr, hygiendesign | 531,00 kr | 663,75 kr | |||
| GN305-63-M6-20-PL-H | Ställb.låsspak,rfr, hygiendesign | 539,00 kr | 673,75 kr | |||
| GN305-63-M6-25-PL-H | Ställb.låsspak,rfr, hygiendesign | 543,00 kr | 678,75 kr | |||
| GN305-63-M6-32-PL-H | Ställb.låsspak,rfr, hygiendesign | 549,00 kr | 686,25 kr | |||
| GN305-63-M8-12-PL-H | Ställb.låsspak,rfr, hygiendesign | 568,00 kr | 710,00 kr | |||
| GN305-63-M8-16-PL-H | Ställb.låsspak,rfr, hygiendesign | 531,00 kr | 663,75 kr | |||
| GN305-63-M8-20-PL-H | Ställb.låsspak,rfr, hygiendesign | 539,00 kr | 673,75 kr | |||
| GN305-63-M8-25-PL-H | Ställb.låsspak,rfr, hygiendesign | 543,00 kr | 678,75 kr | |||
| GN305-63-M8-32-PL-H | Ställb.låsspak,rfr, hygiendesign | 565,00 kr | 706,25 kr | |||
| GN305-78-M8-12-PL-H | Ställb.låsspak,rfr, hygiendesign | 593,00 kr | 741,25 kr | |||
| GN305-78-M8-16-PL-H | Ställb.låsspak,rfr, hygiendesign | 601,00 kr | 751,25 kr | |||
| GN305-78-M8-20-PL-H | Ställb.låsspak,rfr, hygiendesign | 607,00 kr | 758,75 kr | |||
| GN305-78-M8-25-PL-H | Ställb.låsspak,rfr, hygiendesign | 619,00 kr | 773,75 kr | |||
| GN305-78-M8-32-PL-H | Ställb.låsspak,rfr, hygiendesign | 632,00 kr | 790,00 kr | |||
| GN305-78-M10-16-PL-H | Ställb.låsspak,rfr, hygiendesign | 601,00 kr | 751,25 kr | |||
| GN305-78-M10-20-PL-H | Ställb.låsspak,rfr, hygiendesign | 637,00 kr | 796,25 kr | |||
| GN305-78-M10-25-PL-H | Ställb.låsspak,rfr, hygiendesign | 619,00 kr | 773,75 kr | |||
| GN305-78-M10-32-PL-H | Ställb.låsspak,rfr, hygiendesign | 632,00 kr | 790,00 kr | |||
Scrolla i sidled för fler kolumner
