Axiallagrad, ställbar låsspak GN300.4 med gängad tapp
Axiallagrad, ställbar låsspak med gängad tapp.
Handtag i zinktryckgods.
Insats i brunerat stål
Beställningsexempel: GN300.4 S78-M8X21
CAD-filer

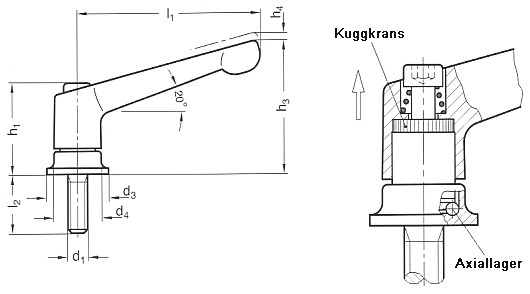

| l1 | d1 | l2 | d3 | d4 | h1 | h3 | h4 |
| 63 | M6 | 27 | 24 | 17.5 | 34.5 | 48.5 | 4 |
| 78 | M8 | 36 | 25 | 21 | 39.5 | 58.5 | 4 |
| 92 | M10 | 47 | 30 | 24 | 46.5 | 68.5 | 4 |
| 108 | M12 | 65 | 35 | 30 | 56.5 | 82 | 5 |
| Art.nr | Benämning | Kr/st ex.moms |
|---|---|---|
| GN300.4 S63-M6-27 | Ställbar låsspak, kullagrad | 268.00 |
| GN300.4 S78-M8-36 | Ställbar låsspak, kullagrad | 292.20 |
| GN300.4 S78-M8X21 | Ställbar låsspak, kullagrad | 286.60 |
| GN300.4 S92-M10-47 | Ställbar låsspak, kullagrad | 331.30 |
| GN300.4 S108-M12-65 | Ställbar låsspak, kullagrad | 404.00 |
